直流变频空调压缩机顶盖温度开关电路工作原理及故障浅析</span>

好人

变频空调压缩机降温有两种方式

①工作时，压缩机排气温度≥103度时，立即降频运行，使温度下降，若>110则压缩机停机，待温度下降后再启动。

②为防止压缩机机身(壳)温度过热，还设有压缩机顶盖温度开关保护电路。

压缩机顶盖温度开关实为常闭式温控器，当机顶温度超过115度时，温控器断开，从而通过CPU切断压缩机供电。只有当温度下降后(≤95度)才能启动。

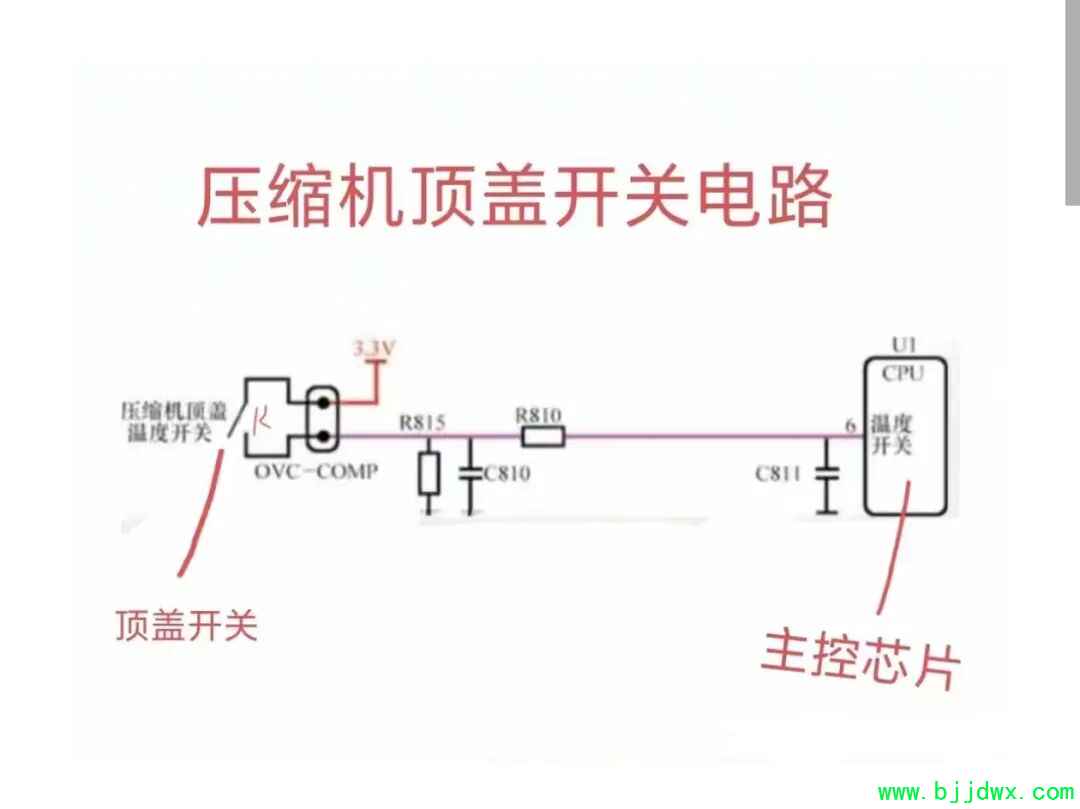

如配图



U1为室外机主控芯片CPU，6脚为压缩机顶盖温度检测脚。k为常闭型温控器触点开关。

工作原理

变频空调正常工作时，由于压缩机顶盖温度适宜，温控器常闭触点K是闭合，+5V通过R810给CPU6脚(温度检测)一个高电平信号，CPU识别为正常。

当空调压缩机异常，温升过高，>115度时，温控器触点开关K就会自动断开。从而将+5V切断，给CPU的⑥脚一个低电平信。此时CPU就会停止压缩机驱动信号输出，压缩机停止工作。并通过通讯电路传到内机报警并显示故障代码！

当压缩机温度下降，≤95度时，K又闭合，CPU的6脚又得到高电平，从而通过CPU控制输出，压缩机又启动！

故障检修也比较简单，

①关电测K触点是否在常闭状态。

是否有接触不良现象。

②测电阻R810是否开路，变值，C810、C811是否正常。

二、市电电压检测电路

当交流220V电压升高，+300v电压也会升高，过高的电会引起模块、主板温升过热、过流、过压损坏。

而220v交流过低(欠压)，又达不到电路工作电压设计需求！

因此空调电路里都设有市电电压检测电路，以实现过压、欠压保护功能。

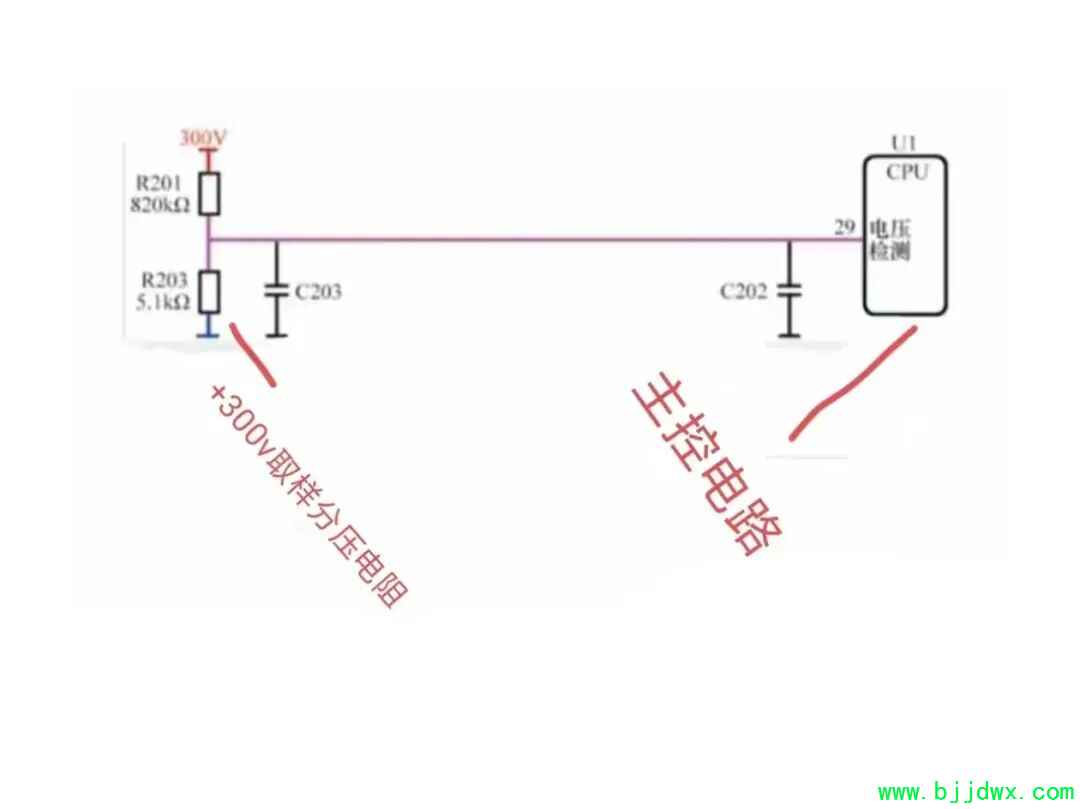

如图示



U1为室外机主控芯片，29脚为市电电压检测脚，当市电过压或欠压时，内部电路就会动作。

电阻R201、R2是+300V电压取样分压电阻，取样电压经电容C202、C203滤波送入CP29脚。

正常CPU29脚电压为+1.85V左右，此时说明+300V电压正常，交流220V电压也正常。

学空调电路，以功能单元电路的形式学习，方便快捷！

每天分享电子知识及维修技巧，仅供参考，多谢支持！
