电阻是电子电路中最基础、最常用的元件之一。它的作用众多，以下是电阻在电路中的九大主要作用，并附有详细解释和实例。

一、限流与保护

这是电阻最基础、最直接的作用。

根据欧姆定律 I = V / R，在电压固定的情况下，电阻越大，电流越小。通过在电路中串联一个电阻，可以限制流过后续元件（如LED、晶体管等）或电路的电流，防止因电流过大而烧毁。

限流电阻值大小要根据具体电路而定，以几十Ω到1K为常见，功率也比较大。

如图示

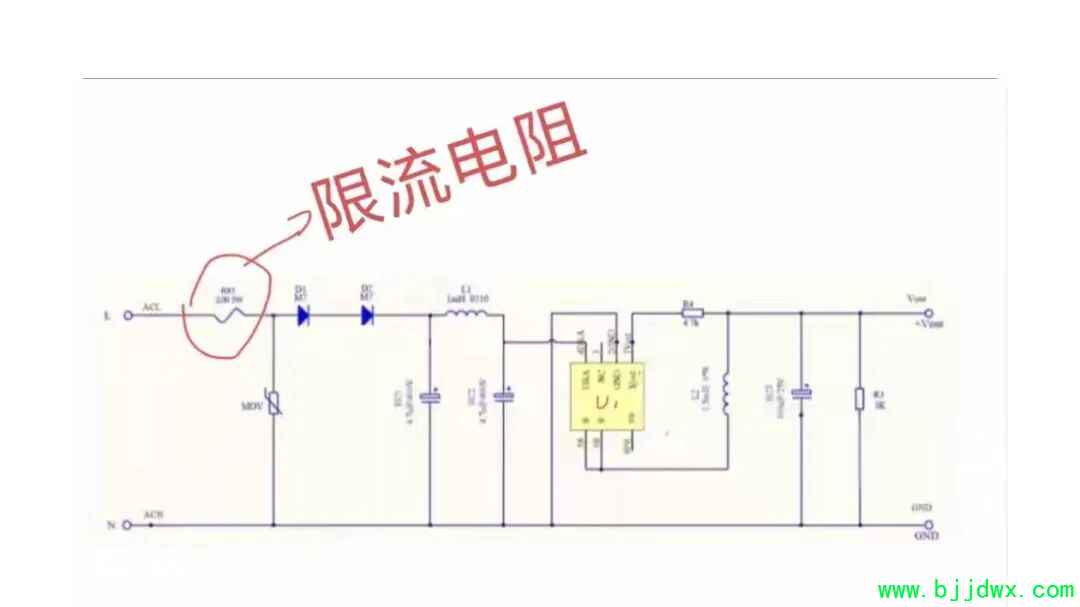

在该电路中，RX1就是限流电阻，阻值22Ω，功率2w。

二、分压

这是模拟电路和信号处理中极其重要的作用。

将两个或更多电阻串联起来，根据每个电阻的阻值比例，从它们的连接点可以获取一个低于输入电压的稳定电压，再送去其它电路。

如图示

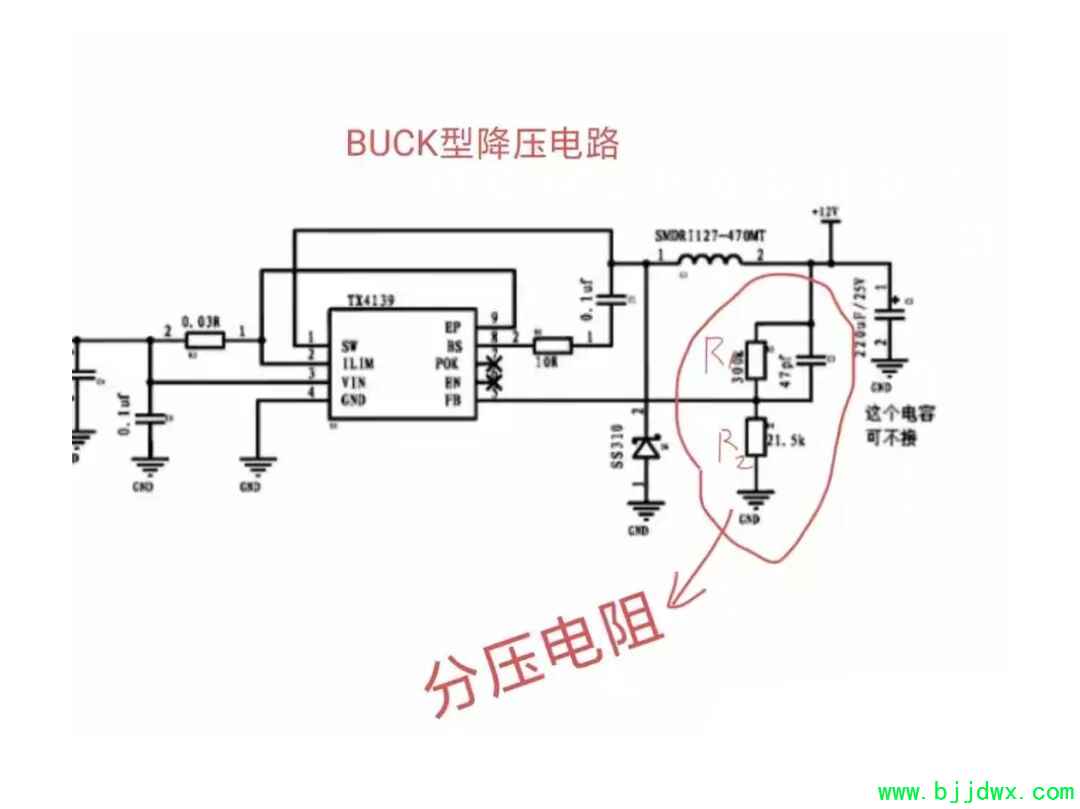

在该BUCK降压电路中，R1、R2是分压电阻，将输出电压分压，形成取样电压送入电源芯片电压反馈脚(FB)。

这在开关电源电路中非常常见。

此外还有电位器，它本身就是一个可调的分压电阻。

再比如电平移位(降压)电阻：如将较高的信号电压（如5V）转换为较低的信号电压（如3.3V），以便与不同工作电压的芯片兼容。

还有为运算放大器提供偏置电压的电阻。

三、上拉电阻与下拉电阻

在数字电路中，用于确保在无主动输出时(无信号)，电路节点处于一个确定的逻辑状态（高电平或低电平）。

上拉电阻：将一个不确定状态的节点通过一个电阻连接到高电平（如Vcc），使其在无信号时保持为高电平。

如图示

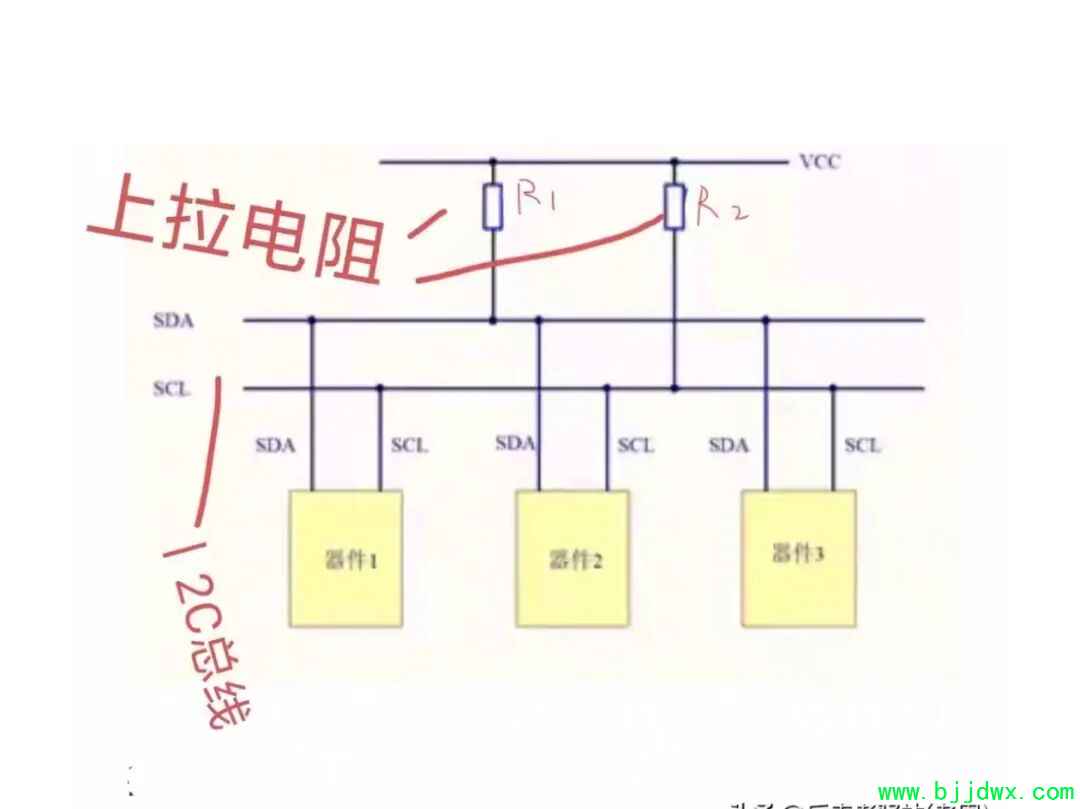

在该l2C总线电路，R1、R2就是上拉电阻。

它们的作用就是在设备空闲状时，使总线两条数据线保持高电平状态。

下拉电阻：将一个不确定状态的节点通过一个电阻连接到低电平（如GND），使其在无信号时保持为低电平。

如图示

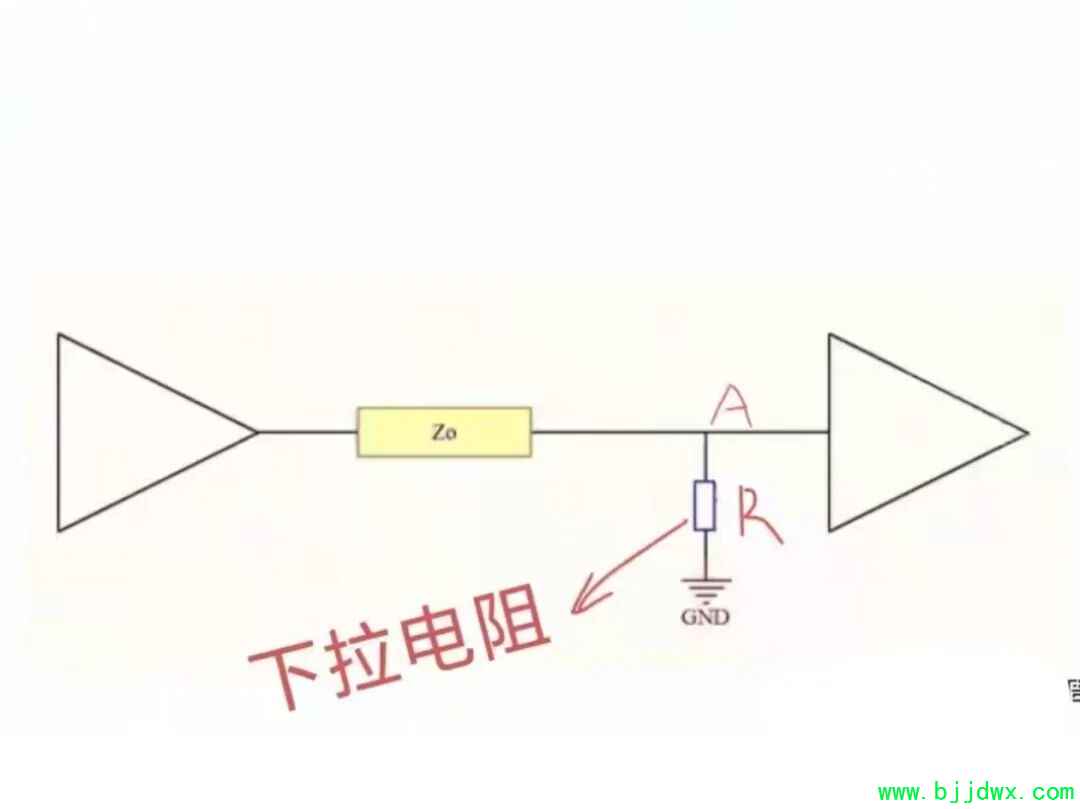

在该电路中，R即为下拉电阻，下端与地相连，在无信号，通过R下拉，使A点保持低电平状态。

再比如微控制器I/O口：当按键未按下时，I/O口通过上拉电阻保持高电平。按键按下时，被拉低到GND，微控制器检测到低电平。

四、加热

我们知道电流流过电阻时，会因焦耳效应产生热量，根据这一原理，电阻又生产出电热器、电饭煲、电烙铁、电水壶等。核心元件就是大功率的发热电阻丝。

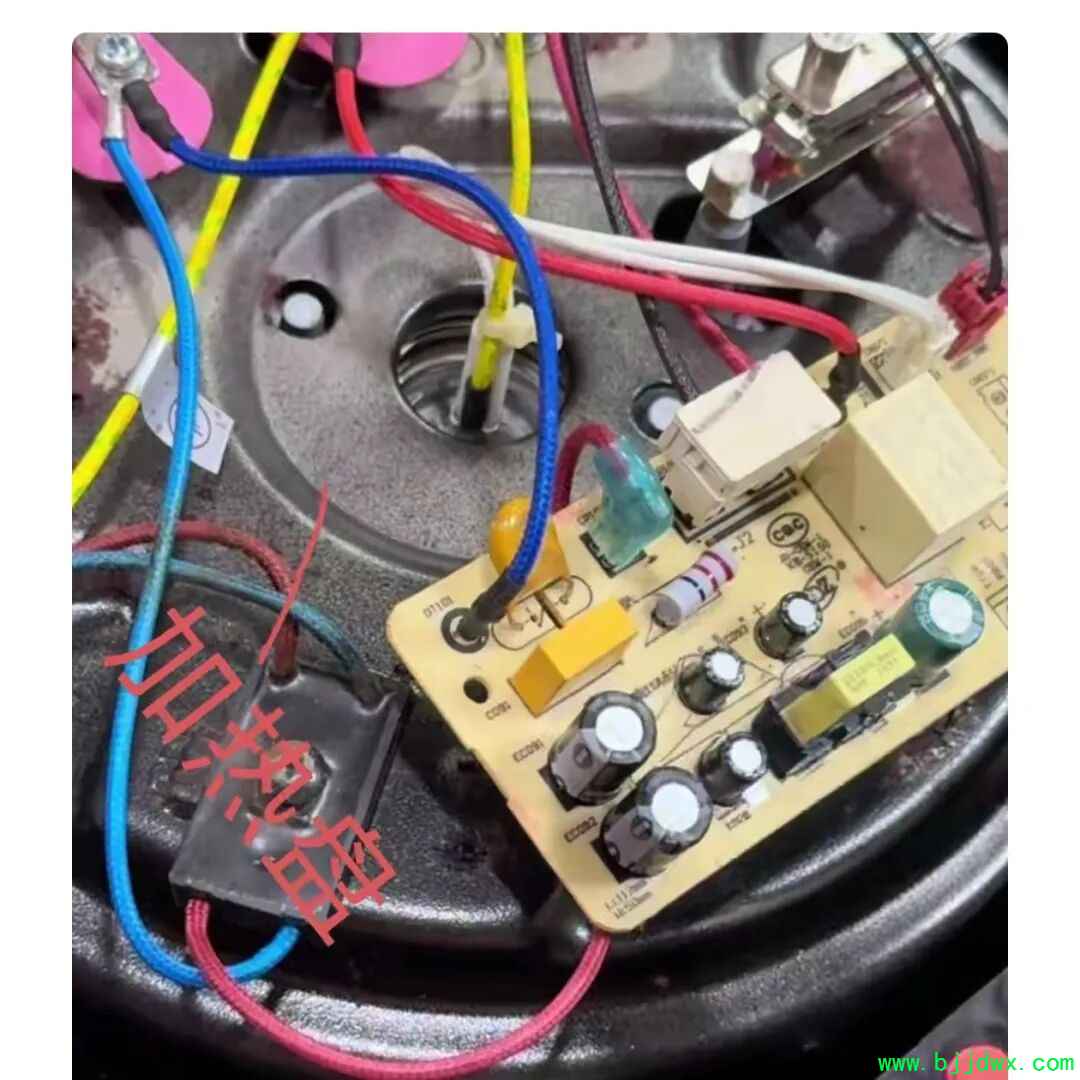

如图示



再比如白炽灯灯丝是一个电阻，通电后发热至白炽状态而发光。

五、检测电流

通过测量一个小阻值电阻上的电压降来间接计算电流。

根据欧姆定律 V = I \ R，在被测电流路径中串联一个精密的“采样电阻”。测量该电阻两端的电压，即可换算出电流 (I = V / R)。

如图示

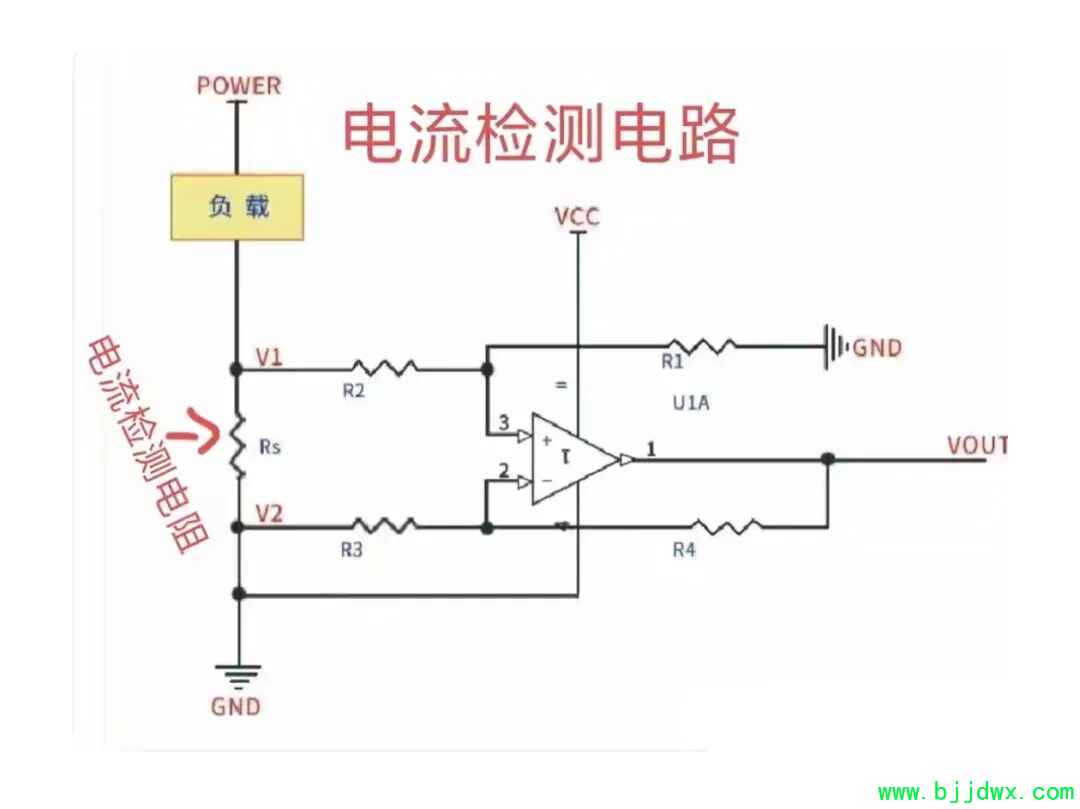

在该电流检测电路中，Rs即为电流检测电阻。

再比如电源管理芯片内部集成采样电阻，用于监测系统功耗和进行过流保护。

电池充电/放电管理通过采样电阻监测充放电电流。

以及万用表的电流档内部使用精密采样电阻进行测量。

六、定时

电阻与电容或电感组合使用，构成决定电路时间常数的RC或RL电路。

电阻的阻值决定了电容充电/放电或电感充能/释能的速度。

比如RC低通/高通滤波器，滤除信号中的高频或低频噪声。

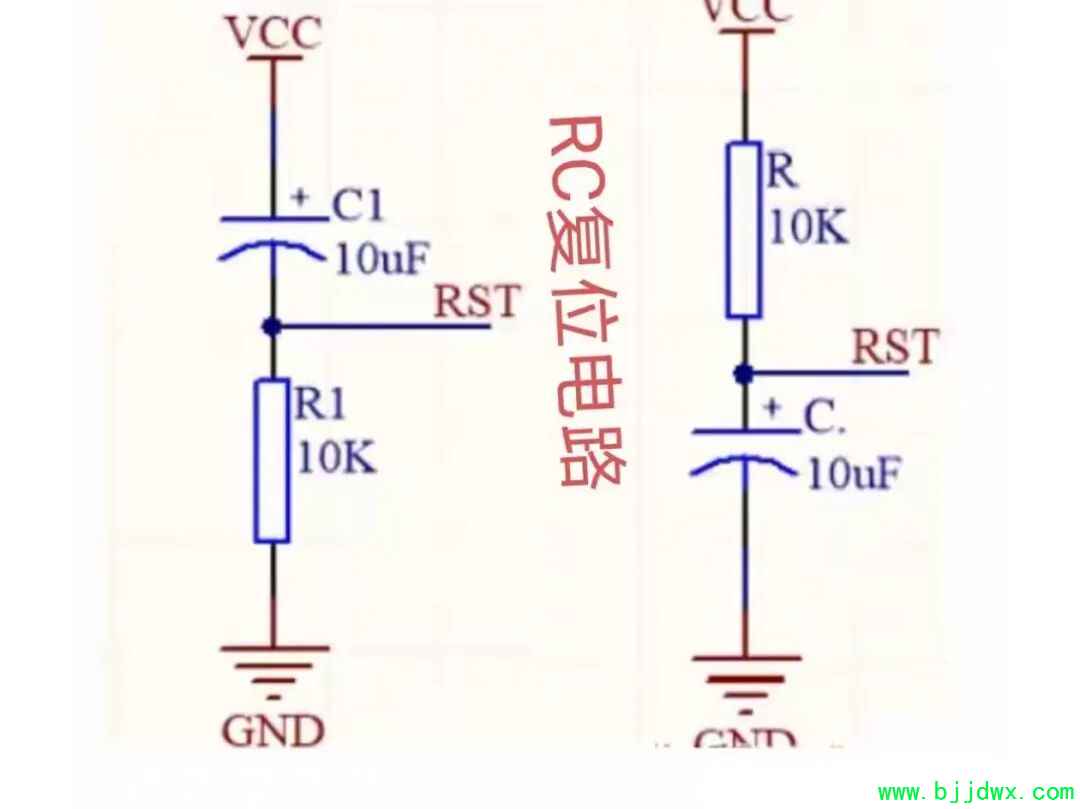

微控制器复位电路一个RC电路可以产生上电延时，确保微控制器在电源稳定后再开始工作。

如图示



振荡器/定时器电路，如555定时器通过外部电阻和电容来设定输出波形的频率和占空比。

七、滤波

电阻滤波的原理是利用电阻与其他元件（如电容和电感）组成的电路，对特定频率范围内的信号进行衰减或抑制，从而实现信号的筛选和处理。

电阻在滤波电路中主要起到限制电流、调节电压以及确定滤波器的频率响应等作用 。

常见的电阻滤波电路包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器

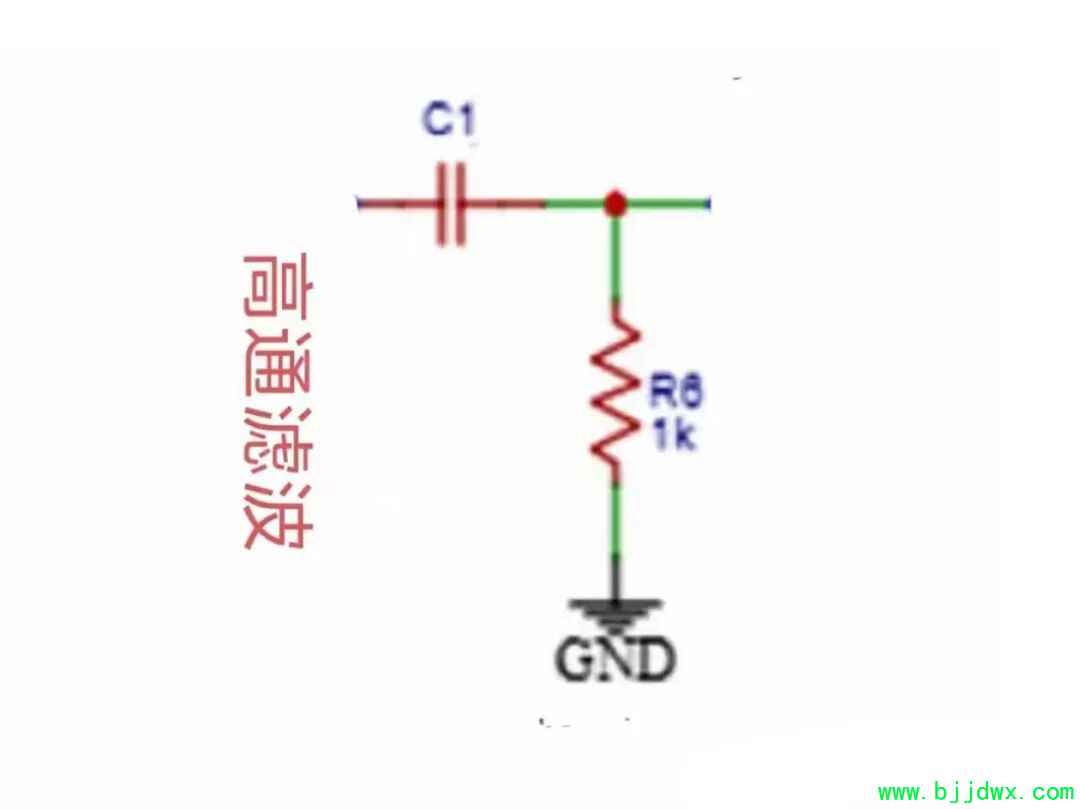

如图示



八、 反馈

在运算放大器等有源电路中，电阻网络用于构成负反馈或正反馈，从而精确控制电路的增益、带宽和稳定性。

将输出信号的一部分通过电阻网络送回到输入端。

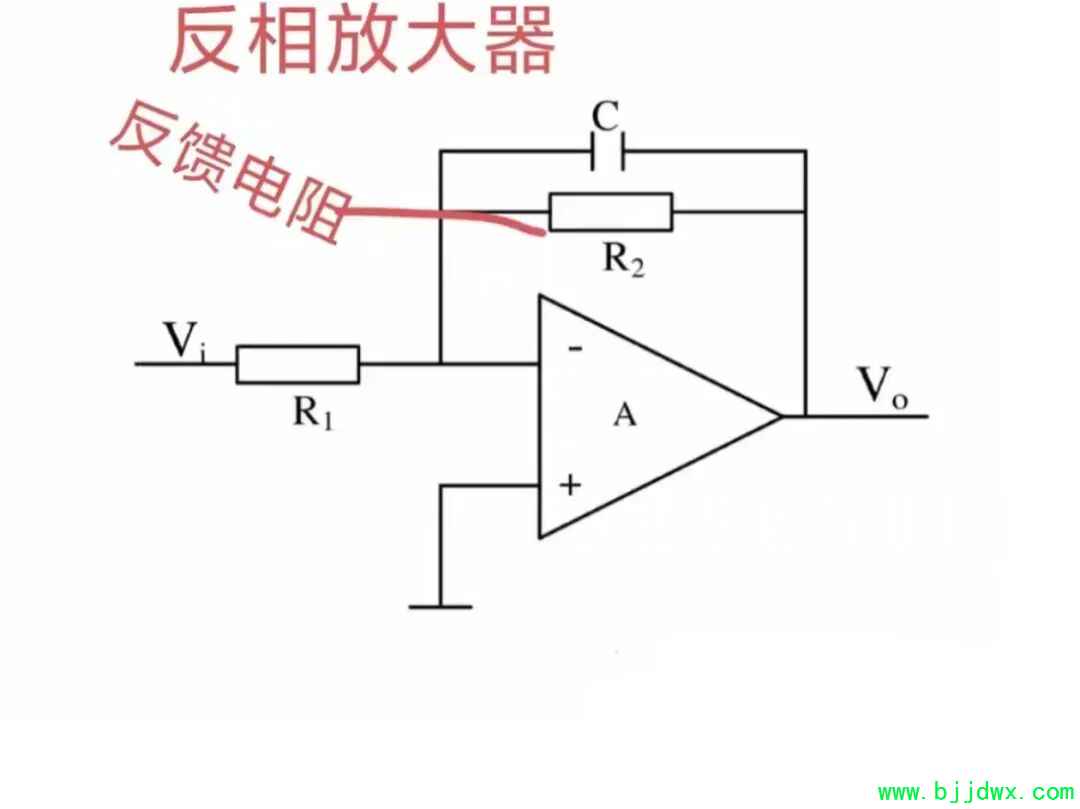

如图示

九、衰减

与分压作用类似，但通常特指对信号幅度进行有目的的减弱。

使用电阻分压网络，按固定比例降低信号的幅度。

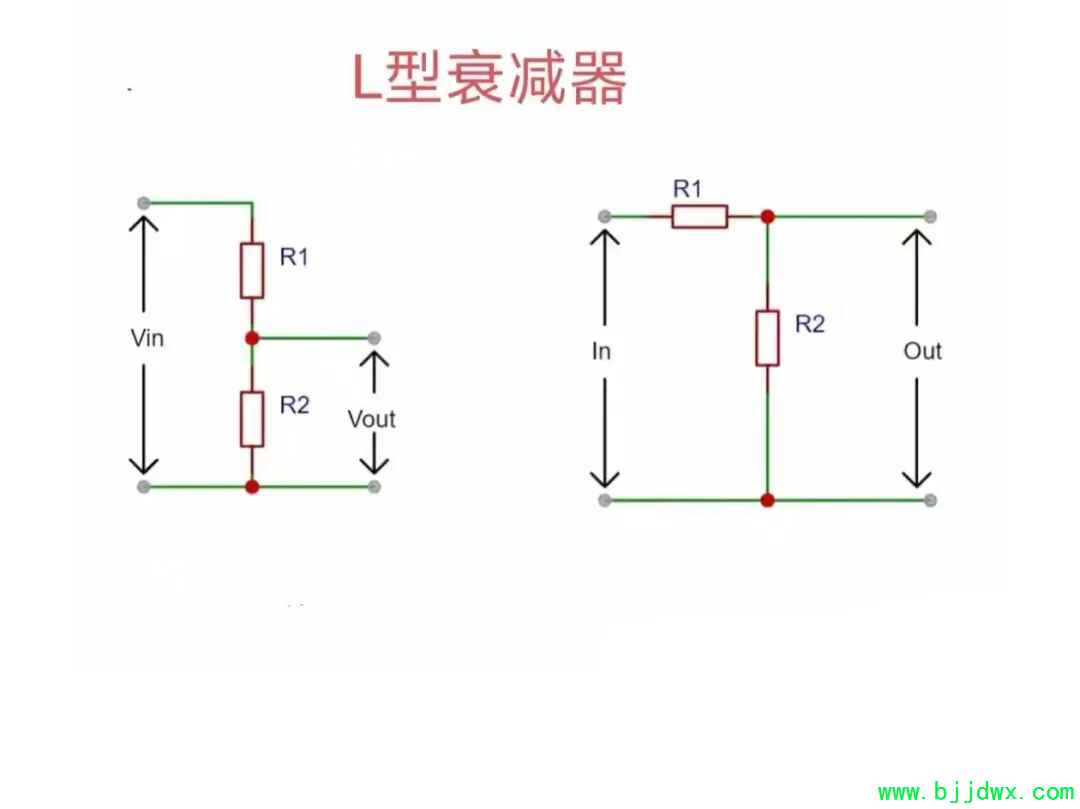

如图示

再比如示波器探头的10x探头内部有一个9MΩ的电阻与示波器1MΩ输入阻抗构成10：1的分压器，用于检测更高电压的信号！
