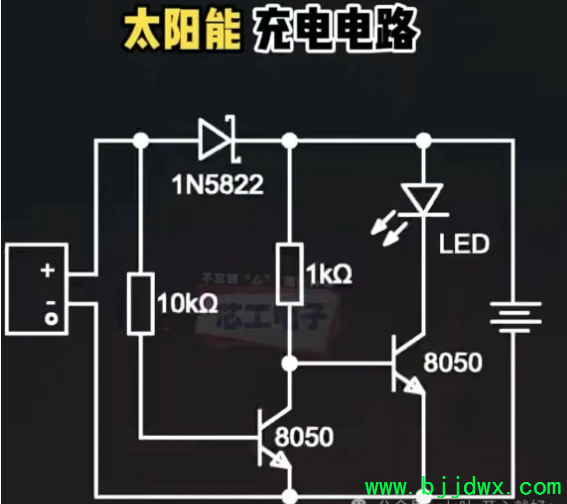

自制简易版太阳能自动充放电电路1. 电路核心元件与作用
- 太阳能电池板：能量输入源，白天有光照时输出电压。
- 1N5822肖特基二极管：防止夜间电池电流倒灌回太阳能板，起到单向导通和防反充作用。
- 10kΩ电阻 + 8050三极管（左侧）：构成光控检测电路，作为整个系统的“光敏开关”。
- 1kΩ电阻 + 8050三极管（右侧）：构成LED驱动电路，作为LED的“电子开关”。
- 可充电电池（如镍氢电池）：储能单元，白天充电，晚上放电。
- LED：负载，夜间由电池点亮。
2. 白天工作流程（充电模式）
1. 有光照：太阳能板输出电压，经1N5822二极管向电池充电。
2. 光控检测：太阳能板的电压同时通过10kΩ电阻，使左侧8050三极管饱和导通。
3. LED熄灭：左侧三极管导通后，将右侧8050三极管的基极拉至低电平，使其截止，LED回路断开，LED不亮。
3. 夜间工作流程（放电模式）
1. 无光照：太阳能板输出电压消失，左侧8050三极管因无基极电流而截止。
2. LED点亮：左侧三极管截止后，电池电压通过1kΩ电阻为右侧8050三极管提供基极电流，使其饱和导通，LED回路接通，由电池供电点亮。
4. 欢迎大神提出改进意见。
