数模转换电路（DAC）的功能是将离散的数字信号转换为连续的模拟信号。其工作原理基于“数字量加权求和”实现。

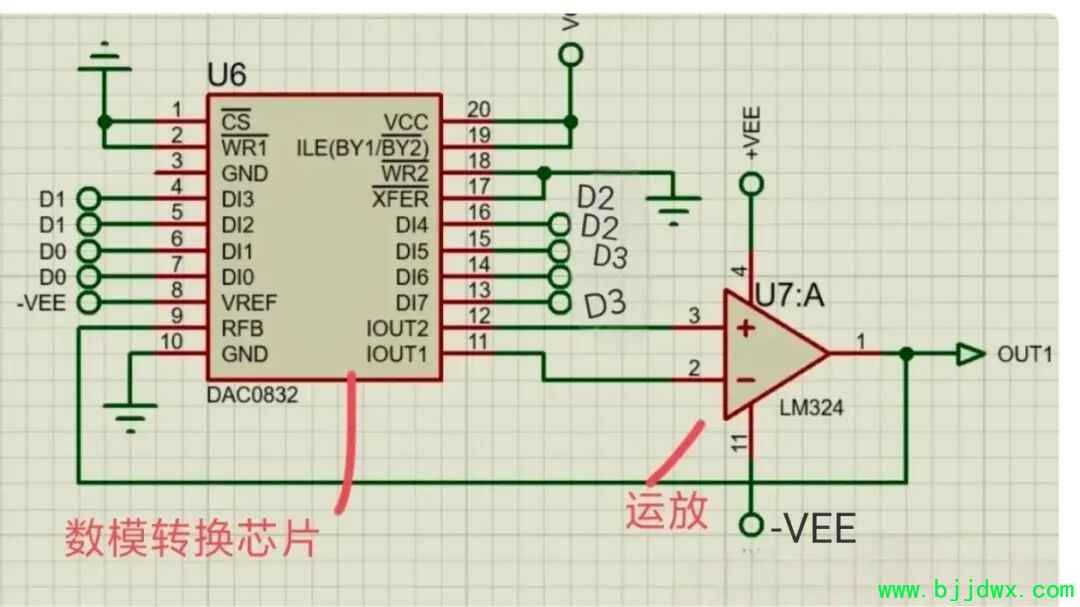

如图示

该电路就是一个数模转换电路，它采用DAC0832为数模转换芯片。
4、5、6、7脚及13、14、15、16脚为数字信号输入，该数字信号可以对应由74LS193产生的数字信号。
LM324为运放放大器，4、5、6、7脚输入的数字信号经数模转换芯片内部逻辑电路处理后产生的模拟量由11脚输出，送到LM324的反相端2脚。而13、14、15、16脚输入的数字信号，通过芯片内部电路处理后形成的模拟量从12脚输出，送入LM324同相端③脚。
然后通过运算放大器LM324的求和点进行线性叠加，最终输出一个与输入数字码成正比的模拟电压或电流。分辨率由数字输入的位数决定，位数越高，可输出的模拟电平阶梯越精细，越接近连续曲线。
