电阻(R)与电容(C)二者组合构成RC加速电路，主要起加速开关和抑制干扰的作用。

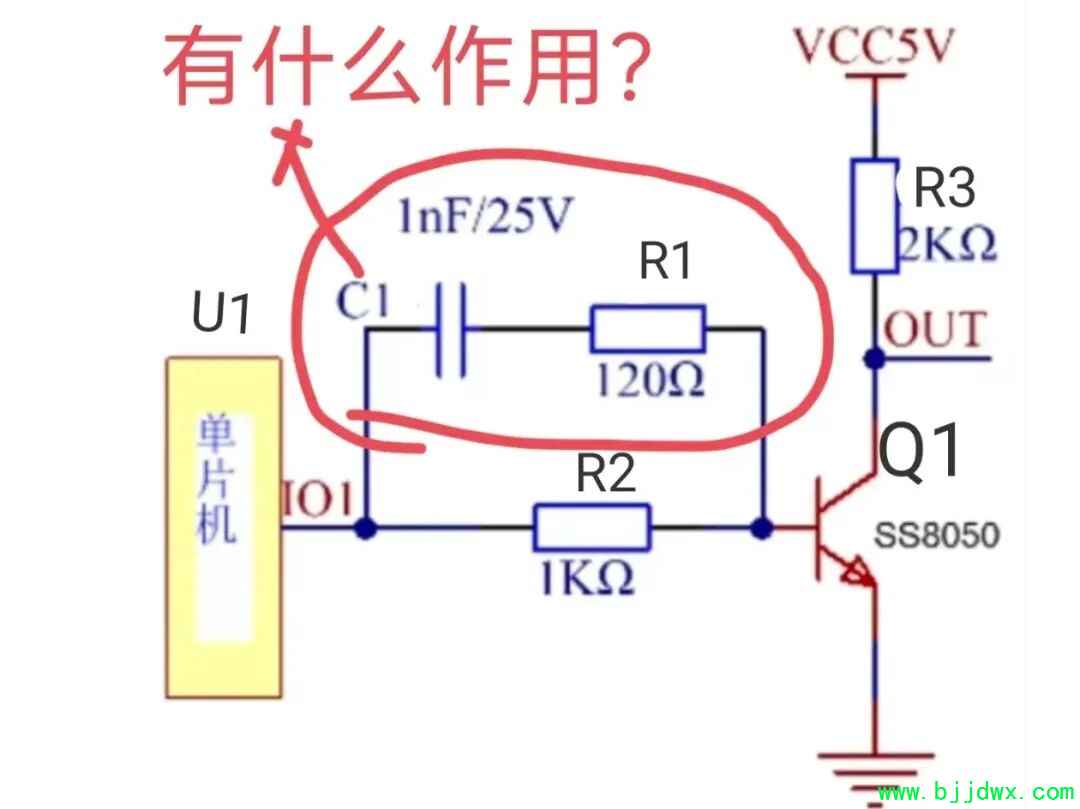

如图示



作用有三:
①加速导通：
当输入信号从低变高时，电容C1瞬间视为短路，为基极提供一个远大于仅通过R2的瞬时大电流，使晶体管迅速进入饱和状态，缩短了开启延迟时间。
②加速关断：
当输入信号从高变低时，晶体管基区存储的电荷可以通过R1和电容C1构成的低阻路径快速泄放，从而加快晶体管的关闭速度。
③滤波抑振：
该网络也能吸收、衰减可能来自驱动信号的高频噪声或振铃，提高电路的抗干扰能力。

R2的作用：
R2是限流和设定稳态基极电流的关键电阻。在电路进入稳定导通状态后，电容C1相当于开路，此时基极电流由R2决定。

其主要作用有二：
①限制最大基极电流，防止驱动源过载或晶体管过驱动。
②与晶体管β值共同确定饱和深度，确保晶体管在导通时可靠饱和，降低压降和功耗。

从上面分析可知，R2负责稳态工作点，而并联的RC网络则用于优化开关瞬态过程，两者结合可显著提升开关电路的响应速度和可靠性。
