LM2675芯片工作原理分析

[复制链接]

小编

回帖
119
主题
1297
积分
40795
在线时间
0 小时
注册时间
2005-3-5
最后登录
2026-3-10
发表于 2026-2-26 10:08 | 显示全部楼层 |阅读模式
LM2675是BUCK型降压芯片,其核心功能是将较高的直流输入电压(最高40V)稳定转换为更低的直流输出电压(可调或固定)。

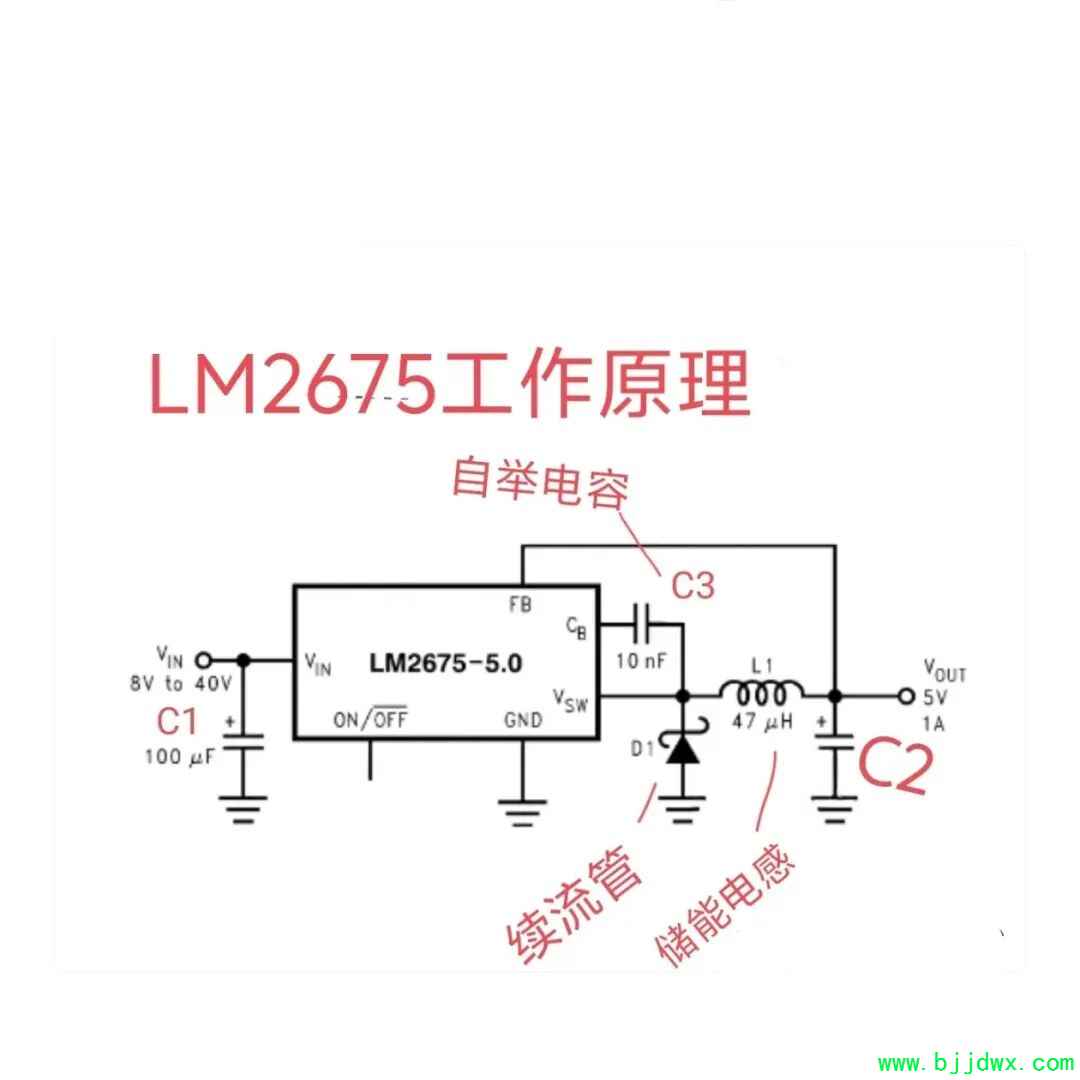

如图示

58b400087ed50947d5f8e93b830faa81.jpg 它内置场效应开关管,L1为储能电感,D1为续流管,C3为自举电容。

工作原理基于脉宽调制(PWM)控制:
①开关阶段:
内部功率MOSFET导通,输入电压向电感储能,并向输出电容和负载供电。

②关断阶段:
MOSFET关闭,电感L1电流通过续流二极管D1形成回路,持续向负载释放能量。

③输出稳压反馈调节:
通过电阻分压网络(在芯片内部)对输出电压进行采样,反馈至内部误差放大器。该信号与基准电压比较后,控制PWM逻辑,动态调整MOSFET的导通占空比,从而维持输出电压恒定。

LM2675集成了功率开关、振荡器、驱动和控制电路,仅需少量外部元件(电感、二极管、电容和反馈电阻)即可构成高效(可达92%以上)的降压电源,广泛应用于分布式电源、工业设备和汽车电子等领域。
