TL431常用DC线性稳压电路方案

好人

目录

1.精密基准电源电路

2.串联稳压电路

3.并联稳压电路

　　TL431是一个具有良好温度稳定性的三端可控精密基准集成芯片。它具有体积小、电压精准、性能优良、价格低廉等特点，被广泛运用于恒流源电路，电压比较电路，电压监视电路，低压保护电路，过压保护电路，线性稳压电源电路，开关电源电路，基准电压电路等。本文讲述几款基于TL431的直流线性稳压电源方案，电路经调节合理的参数后可以运用于多种直流供电电源电路。

进大家庭⭕圈探讨回复: 交流

　　1.精密基准电源电路

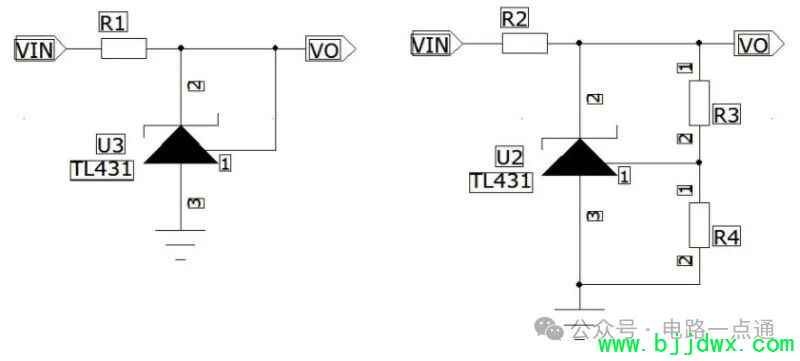

　　下图是TL431作为基准电压源时的两种典型接法，TL431的内部含有一个2.5V的基准电压，若直接将输出电压(VO)引入ref脚(1脚)，则输出电压为2.5V;若将输出电压分压后再反馈到ref脚(1脚)，则可设置输出电压从2.5V~36V之间的任意基准电压。典型值：当R1=R2时VO=5V。需要注意的是，在选择电阻R1或R2时，时必须保证TL431工作的必要条件，即通过阴极的电流要大于1ma。分压电阻R3\R4简易使用精密电阻，总阻值可以从几K到百K级别。VO=2.5(1+R3/R4)

　　2.串联稳压电路

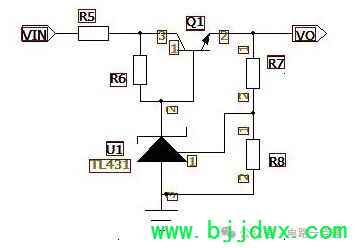

　　下图一是基于TL431的串联稳压电路。此电路利用Q1三极管扩流，可以增大整个电路输出电流，同时又能减小R5限流电阻的功率。其输出电压由分压电阻R7和R8比例所得。Q1的放大倍数主要由R6决定，所以设置合适的R6可以增大Q1的过电流能力。VO=2.5(1+R7/R8)

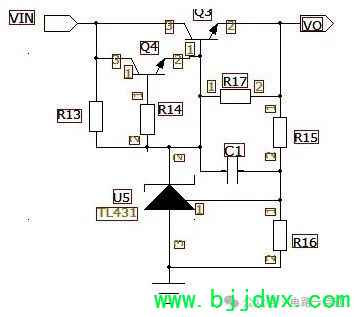

　　有时为了或许更大的电流，为了降低限流电阻的最大功率，我们还可以使用达林顿三极管来扩流，如下图：

　　使用时须注意选择合适的三极管并给三极管合理的散热。

　　3.并联稳压电路

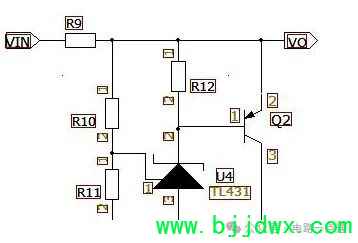

　　如下图电路基于TL431的并联稳压电路，通过并联Q2三极管调节输出电流，相应的降低或升高输出电压，相应的限流电阻R9也选着足够功率的电阻，以达到最大功率要求。此电路一般常用于过压保护电路或限压电路中，常见于锂电池平衡电路中。
