华硕 b450m plus gaming V1.03故障：上电短路

王重阳

机型：华硕 b450m plus gaming  V1.03故障：上电短路
最近由外地同行发来几块主板，今天抽时间看了一下！简单讲讲吧，进入正题！


=============================================================


华硕 B450M  目测全板进水痕迹，并无发现比较严重的腐蚀。考虑是使用环境可能有点潮湿导致的，因为出于大面积整板因素那么就抱着试试的态度。同行随手附赠了一块锐龙的r3 1200 cpu发过来的，因为我手里没有这样的U！

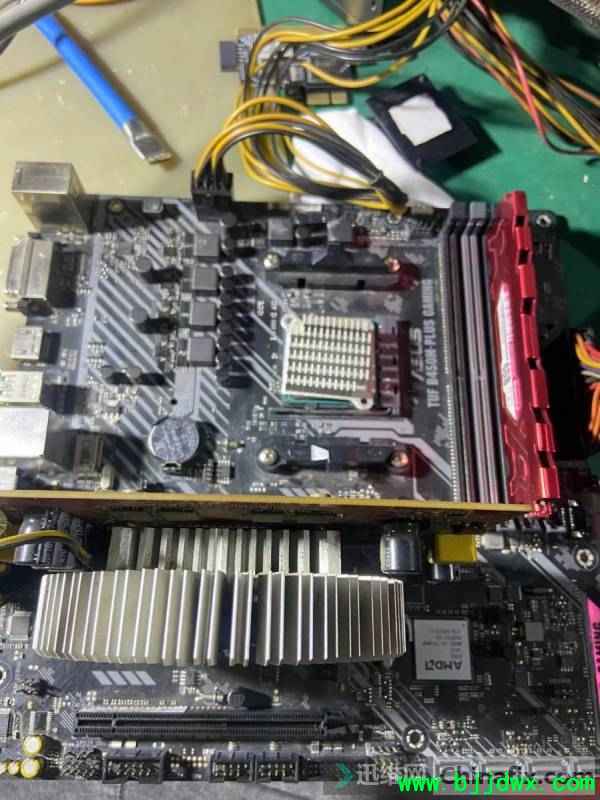

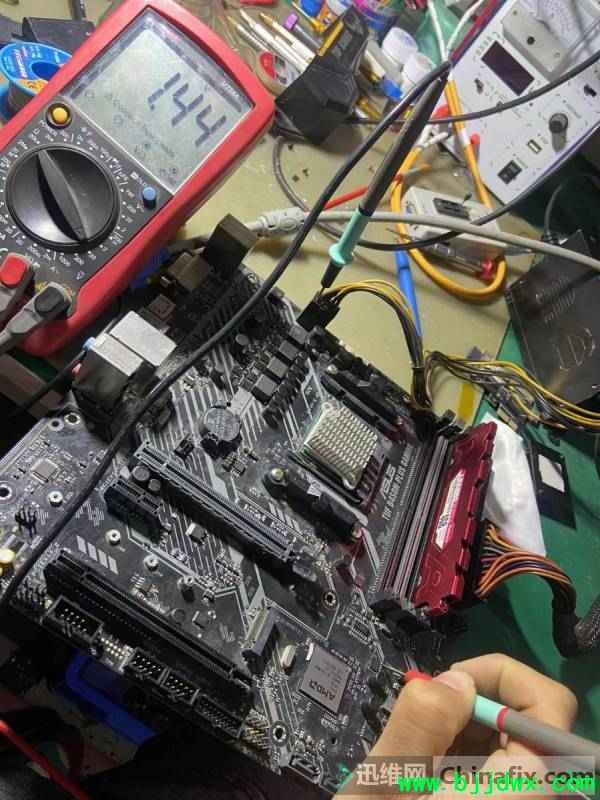

裸机图没有拍，将就用下上机图！第一次接触AMD 这种全新系列还是没有底子的，在论坛找了月饼老师的待机图，也查阅了一下其他师傅们的上电待机图有了一个大致的方向，那么先从打阻值下手吧，有需要了解待机的可以论坛搜索我就不附赠了！
测量 全板电感位置、并无发现短路迹象。测量ATX12V 4PIN 没有短路现象，ATX24PIN 没有短路现象 因为是整板进水，所以都要考虑一下！紧接着测量pcie 3vsb位置没有短路迹象 那么下一步就是上电。
AM4主板，插U才可以触发，因为有一个cpu插入引脚检测信号。那么就先插U 测量待机电压吧，

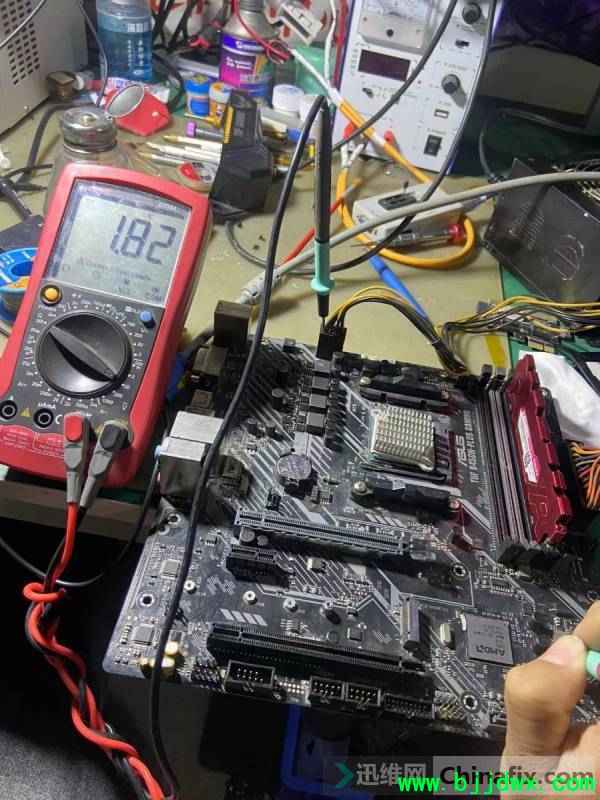

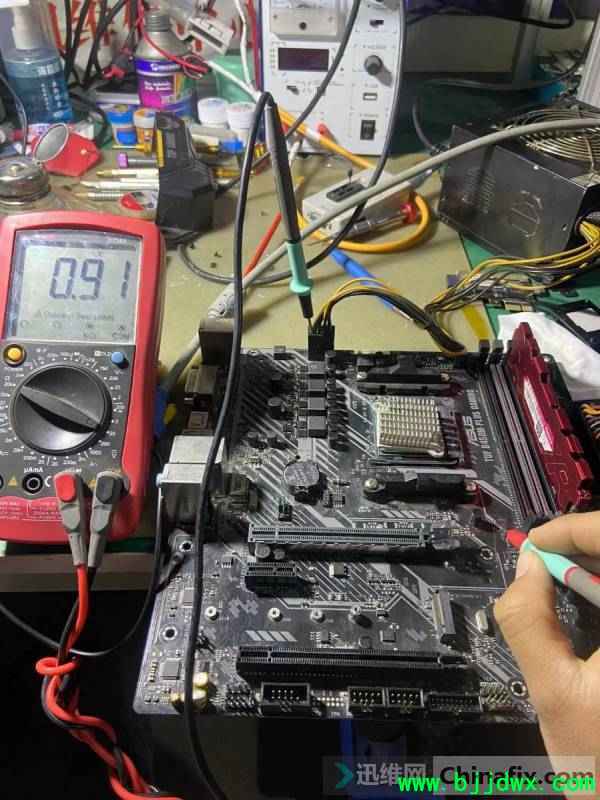

待机测量图没有了，我用一下开机拍的电压图吧！ 根据论坛的帖子应该是有5个待机电压  我大概测量一下没有测量全！vbat、32.768、ATX3VSB、1.05vs5  1.8vs5  0.9vs5 可能说的不对，有知道的大神们嘴下留情可捋一下发出来！

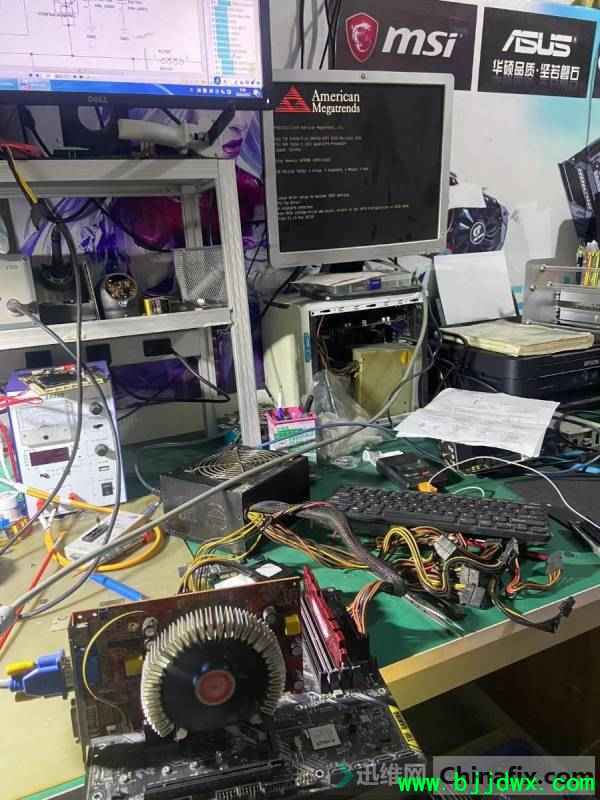

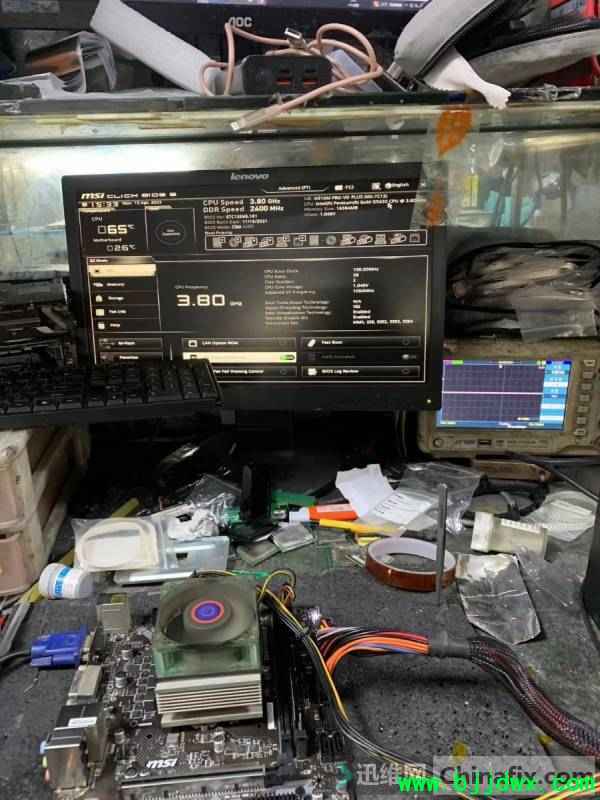

既然待机电压正常说明可以上电触发，于是上电触发 但是风扇转一下就停了！有经验的可能知道这种故障的地方，但是因为整板进水 我们不能直接锁定哪个地方 但是有没有好的办法，我比较担心 cpu怕被烧坏，既然担心了 我们还是直接瞄准故障点  cpu供电， 但是开头说了阻值测量均正常，为什么还是cpu供电故障呢？

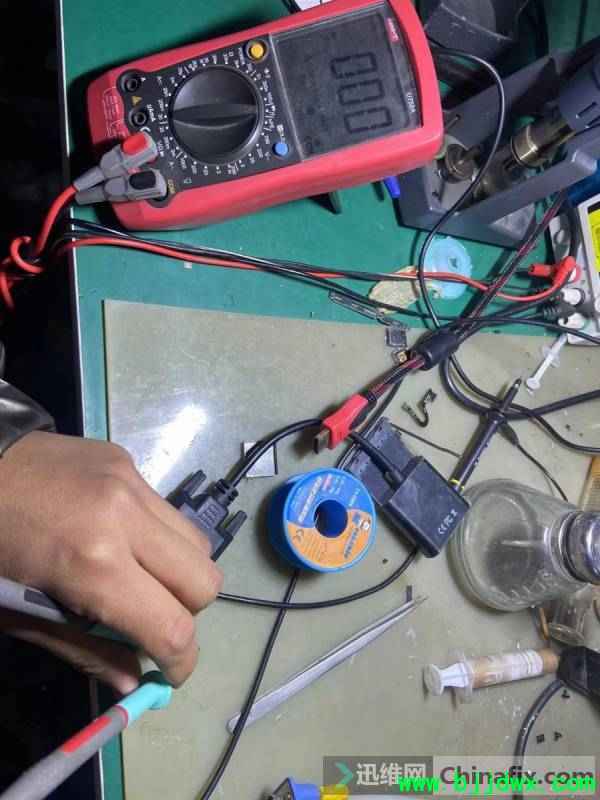

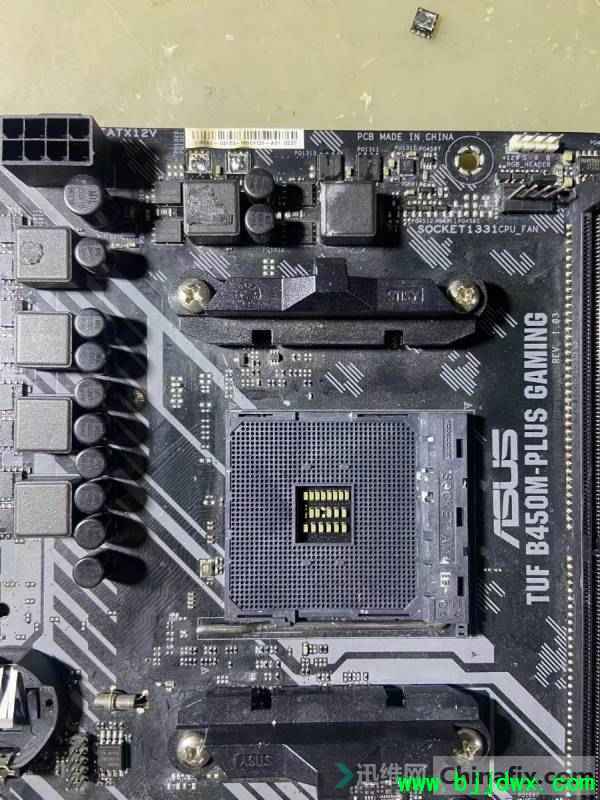

所谓道高一尺魔高一丈，我们用万用表测量cpu供电每一项上下管阻值便知为何，经过测量cpu上方两队 mos管时发现，上官d-s阻值为0  这肯定是不对的！果断先吹下一路再测量 发现阻值正常！~


图为我取下的两个上管mos，拆下来测量有一个短路了！直接更换一个，把原正常的再放上去，至此故障解决！

总结原因：因为pwm电路里有保护机制，初步判断应该是功耗过大，加上使用环境潮湿导致上官出现问题！ 虽然测量电感阻值正常，但是不代表上官阻值，所以需要切记切记切记！
