LG 60UB8800-CE液晶电视黑屏的故障维修

    一台LG 60UB8800-CE型液晶电视，开机后有时能进入主页，过一会儿后黑屏，但更多的时候是刚显示LOGO画面后就黑屏，声音正常。拆机检查，发现黑屏时屏上有暗淡的图像。凭经验判断，灯条损坏可能性最大。

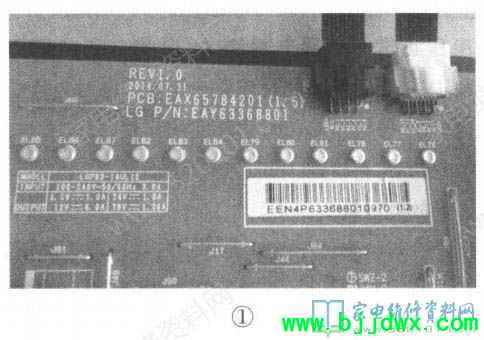

     拆开机壳，发现电源恒流二合一板(板号：EAX65784201 EAY63368801 LGP60-14UL12)上的灯条连接排线分为黑白两组，黑、白插头编号分别为P801、P802，如图1所示。

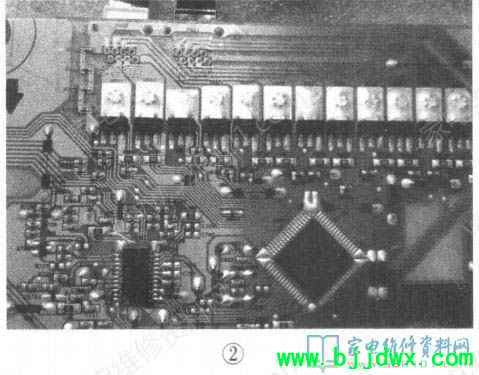

     查看恒流控制电路，发现每组灯条由6根LED灯串组成，每根LED灯串接有一只恒流控制管，两组灯条共接有12只恒流控制管，如图2所所示，开机后在背光点亮时，测得每根LED灯串的正负极电压基本一致；断电后用自制LED检测仪检测每一根LED灯串，其电压、电流也是基本相同。根据经验，怀疑灯条中某灯珠不良，决定更换灯条，于是购回同型号带铝板的拆机灯条。先不拆屏，外接新购回的灯条试机，故障依旧，看来问题出在恒流板上。恒流板上有两块集成块：一个是IC801(IW7029-00)，贴片48脚，其引脚与LED灯条反馈电路相连，看来该芯片应是恒流控制芯片；另一个集成块IC701(MC93F5516SB)，贴片24脚外接一只发光二极管LD701，当灯条熄灭时，此二极管会闪烁几下，看来该芯片具有故障检测功能。

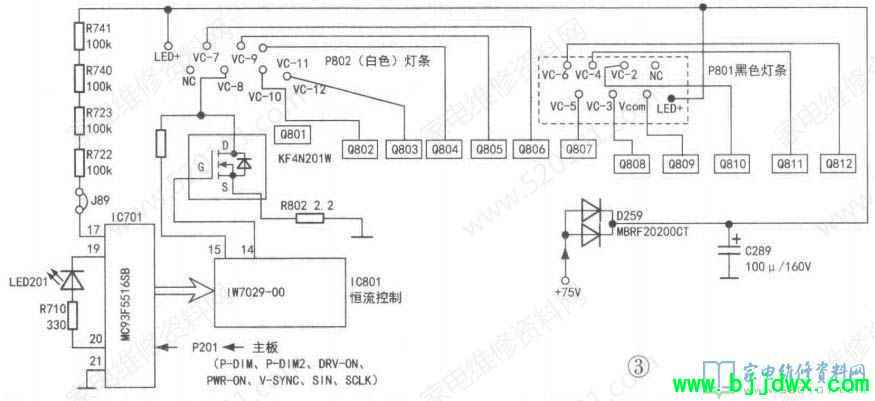

     为了便于检修，特实绘出恒流控制管Q801的外围电路，如图3所示(恒流控制管Q802F812的外围电路与Q801相同)。在路测量串联降压贴片电阻R74LR740、R723、R722(丝印均为“01D”，阻值为100k。)，发现R740.R741阻值正常，但K723的阻值在13k。左右波动，R722阻值约为470。这两只电阻明显异常。此时测量IC701⑰脚电压为3.6V。挑开跳线J89再测，R722的阻值在500欧〜12k之间波动，R723的阻值在13K-700K欧之间波动。更换R722、R723后试机，故障排除，IC701⑰脚电压为1.81V。另外，在试机中发现，该机的12根LED灯串的亮度可单独控制，并能随图像内容的变化而自动调整。
