电磁炉主芯片LC87F0K08A功能介绍

回帖: 121
主题: 1471
积分: 44720
在线时间: 0 小时
注册时间: 2005-3-5
最后登录: 2026-6-10

发消息

发表于 2021-5-30 08:42 | 显示全部楼层 |阅读模式

概述：LC87F0K08A是一款8位微控制器（8K ROM ，384byte RAM），24针封装，8K字节闪存ROM/384字节RAM。它具有适用于IGBT的功能控制。主要特点是PPG（可编程脉冲发生器），八个模拟比较器，两个放大器电路，5通道12位分辨率ADC、内部复位电路等。其广泛应用于电磁炉中。

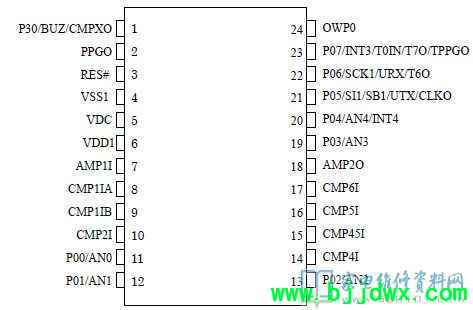

一、LC87F0K08A引脚功能

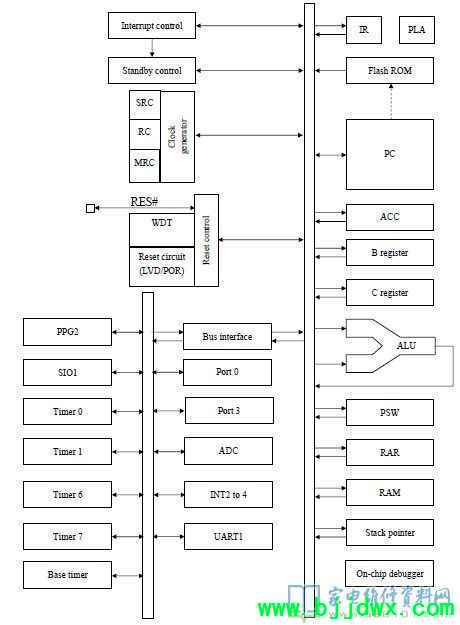

二、LC87F0K08A内部方框图
