苏泊尔C21-SDHC16X型电磁炉显示故障代码E0并报警，不能加热的维修

南召修电视

苏泊尔C21-SDHC16X型电磁炉接插市电时电源指示灯闪亮，按开/关键时指示灯由闪亮转为常亮，接着按功能（如火锅键）时，火锅指示灯亮，同时数码管显示1600W，2秒后数码管显示故障代码E0并报警，不能加热
分析与检修：该电磁炉显示E0表示机内线路有故障。因面板按键能操作，指示灯和数码管也能显示又能报警，说明低压电路基本正常。
拆开机壳，把加热线盘掀开，放在一边，暂时不拆掉线盘两端螺丝，加电后测滤波电容C113两端电压为320V（正常，本地市电约230V）；因加电时风扇能正常转动，在风扇插头处测得电压为19.6V，略高；接下来，测面板与主板的接插件CON101上的＋5V与GND两端电压为5.02V，也正常。拆出主板，查找谐振同步电路、市电过压/欠压检测电路、锅具检测电路、电流检测电路等故障易发电路正常，有些棘手。

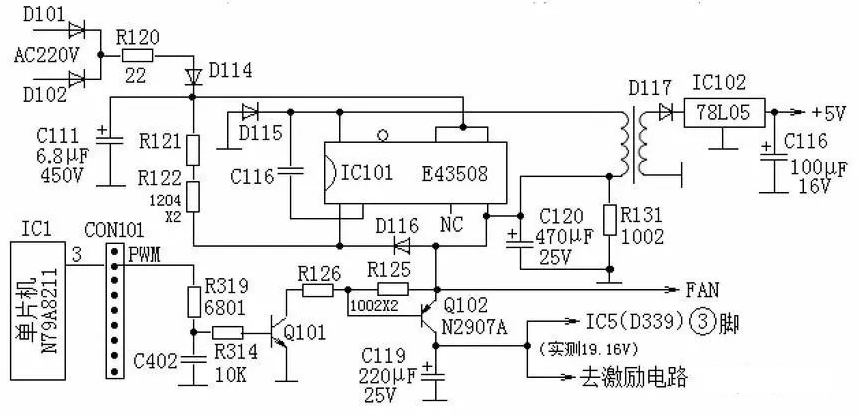

冷静思考后，以上所测量的电源电路虽然正常，但是负载电路的供电是否正常呢？特别是18V电压，在其他品牌电磁炉中，18V供电的负载多为散热电路、四电压比较器和门控管的激励电路。因风扇能正常运转，所以着手测量其他两个单元的供电情况，在检测IC5（D339）供电端3脚与接地端12脚间电压为0V，并且激励电路之前的滤波电容C107两端电压也为0，说明供电电路异常。顺着敷铜板走向仔细查找后，发现该电磁炉的18V供电电路设计别具一格，对四电压比较器和激励电路供电是要通过开关管Q102导通与否，而Q102的导通又要在面板功能键操作之后经由单片机3脚发出一电平指令，使Q101先导通，继而把Q102基极电位下拉Q102才导通，这时Q102集电极输出18V电压，一路输送至IC53脚，另一路输送往门控管的激励电路。为了便于故障检修，根据实物绘制出相关的供电电路，如图1所示。

根据图1不难看出，风扇能正常运转，说明Q102的e极有18V（实测19.6V）电压，当加电开机时测单片机3脚有1.98V，这时Q101的c极电压为0.05V，可是Q102的c极电压仍为0，怀疑Q102（N2907A）损坏，拆下Q102后测量，它的3个极间阻值为无穷大，说明它已开路，用一只SS8550替换后试机，蜂鸣器不再报警，加热恢复正常，故障排除。

老逗

这个电路确实安全的

江风依然

学习了  谢谢分享维修经验

大家旺

谢谢楼主分享维修经验

方昌

谢谢.............................

南召修电视，谢谢你今天也修了这个电磁炉，修到最后一点头绪也没有 本想一气不修了 但是又些不服气 想一定要把它修好 在网上找电路图纸 无意中看见你的示例眼前一亮 顺着图找到BRN2907A坏了 换成S8550后修好

故障是通电 显示正常，锅放上去开机 烧水大约几秒钟后显示E0故障。

无检锅声。打开盖子折开线盘目视零件没有异常，然后开始三板斧三电压 三电容 电阻...下来后只有18v不正常，顺着找到400v6.8uf突顶失效 一个ln4007不良 测18v风机损坏s8050击穿换了 测电压正常就18v高一些19v多点。然后合盖试机还是没有检锅声 然后老样子E0挂起气死人。。。没办法拆开全面排查358 D339也没问题，一时间没办法了只好上网找电路图纸，然后就找到南召修电视共享的电图，顺着图找测到BRN2907A坏了 换成S8550后修好了！我表达能力有限，请不要见怪，还有就是以后要更细心一点。还要多多学习！
