LA42205参数

三样公司产品，为单片线性5W双通道音频功率放大器，工作电压9-16V，输出阻抗8欧，具有待机，静音等功能。封装形式ZIP-15

LA42205引脚排列及功能

引脚	名称	电压	功能
1	GND	0	地
2	Ripple Filter	9.2	滤波
3	IN1	0.7	1通道输入
4	GND	0	地
5	IN2	0.7	2通道输入
6	Standby	5	待机控制
7	MUTE	0	静音控制
8	NC		空
9	VCC	9.5	电源
10	+OUT2	4.8	2通道+输出
11	GND	0	地
12	-OUT2	4.8	2通道-输出
13	-OUT1	4.8	1通道-输出
14	+OUT1	4.8	1通道+输出
15	GND	0	地

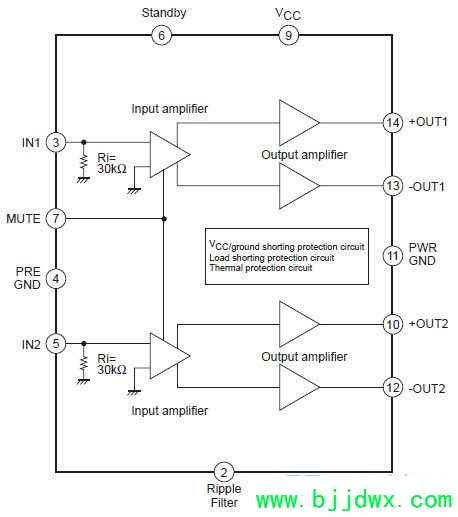

LA42205内部方框图

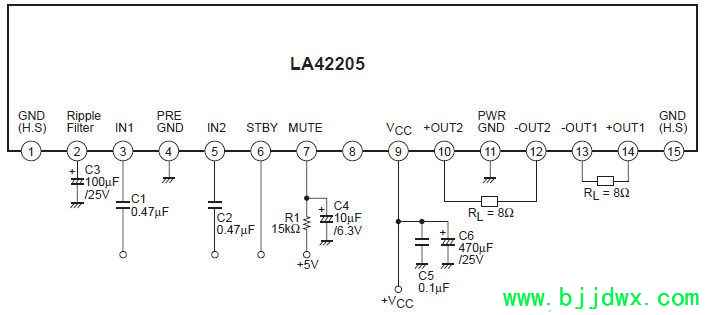

LA42205应用电路图


国产康佳LC26HS60B液晶彩电应用
