集成电路参数
型号: |
TDA9383 |
代换: |
CKP1403S TCL-UOC-V02 |
用途: |
超级电视信号处理电路 |
备注: |
- |
TDA9383性能参数
双列64脚封S-DIP封装,供电电压为3.3V和8V。 它集成了TV信号处理器、微控制器以及美国可隐匿字幕窗解码器于一体。各品牌型号间由于写入程序不同,元件引脚定义也不完全相同,不能互换。
该芯片的主要功能如下:
(1) TV信号处理器部分:内设有无需调整的 中放PLL解调器和多制式图像中放电路;内置可 切换时间常数的IF—AGC:电路,由总线控制;带有 内置视频切换开关;内设有集成色度陷波器;内有 可调节时延的亮度延时线;还设有黑电平延伸电 路;可切换中心频率的色度带通滤波器AL/NTSC等彩色制式自动检测电路:内设有自动连续阴极校正CCC电路控制RGB输出电平及幅度,可分别进行亮暗自平衡自动调整,以达到标准色温;为外部RGB/TuV输入源提供快速消隐;具有屏幕行、场几何校正电路;还具有16:9功能,可适用于在4:3屏幕上观看16:9信号源节目。
(2) 微控制器部分:具有80C51微控制器核的标准指令集和定时关系;32~128k×8bit可编程ROM;具有供显示数据捕获用的3~12k×8bit扩展RAM;内设有两个16位定时/计数寄存器、监视定时器、8位A/D变换器。
此外,该芯片还具有数据捕获及图文电视部分电路及显示部分电路的各种功能。TDA9383的供电电压为8V和3.3V,采用S—DIP封装,有64只引脚。
TDA9383引脚配置
TDA9383各脚功能
脚号 | 功 能 | 待机电压(V) | 工作电压(V) | 脚号 | 功 能 | 待机电压(V) | 工作电压(V) | 1 | 待机信号输出 | 2.0 | 0.3 | 33 | 行扫描激励信号输出 | 0 | 0.5 | 2 | 总线时钟信号线 | 4.6 | 4 | 34 | 行反峰压输入/沙堡脉冲输出 | 0.1 | 0.4 | 3 | 总线数据信号线 | 4.6 | 3.8 | 35 | 外部音频信号输入 | 0.04 | 3.5 | 4 | 调谐电压输出 | 2.8 | 3.1 | 36 | 超高压保护输入 | 0 | 1.8 | 5 | AV2视频切换信号输出 | 0 | 0.02 | 37 | 中频锁相环滤波器 | 0 | 2.4 | 6 | 本机键盘电平信号输入 | 3.0 | 3.5 | 38 | 图象中频信号输出 | 0.04 | 3.5 | 7 | 音响状态/TV/AV状态选择 | 0 | 0.02 | 39 | 电源电压1(8V) | 0 | 7.9 | 8 | 场频检测50/60转换 | 0 | 0.02 | 40 | 内部视频信号输出 | 0 | 3.9 | 9 | 电源地 | 0 | 0 | 41 | 接地点1 | 0 | 0 | 10 | 重低音开关控制 | 3.3 | 0.01 | 42 | 外部Cvbs/Y信号输入 | 0 | 3.3 | 11 | 频段选择 | 3.1 | 3.4 | 43 | 色度信号输入 | 0 | 1.4 | 12 | VDD电源地 | 0 | 0 | 44 | 音频信号输出端 | 0 | 3.1 | 13 | SECAM制环路滤波器 | 0 | 1.4 | 45 | RGB/YUV信号控制输入 | 0 | 1.2 | 14 | 电源电压2 (8V) | 0 | 7.8 | 46 | 红基色/V信号输入 | 0 | 2.5 | 15 | 数字电路部分电源去耦 | 0 | 5.0 | 47 | 绿基色/Y信号输入 | 0 | 2.5 | 16 | 第二鉴相器滤波器 | 0 | 3.34 | 48 | 蓝基色/U信号输入 | 0 | 2.5 | 17 | 第一鉴相器滤波器 | 0.2 | 3.9 | 49 | 束电流限制/场保护 | 0 | 2.3 | 18 | 接地点3 | 0 | 0 | 50 | 消隐电流输入 | 0 | 7.4 | 19 | 能带去耦电容 | 0 | 3.95 | 51 | 红基色信号输出 | 0 | 3.3 | 20 | 智能音量/东西效正输出 | 0.07 | 0.16 | 52 | 绿基色信号输出 | 0 | 3.2 | 21 | 场扫描激励信号B输出 | 0 | 0.68 | 53 | 蓝基色信号输出 | 0 | 3.2 | 22 | 场扫描激励信号A输出 | 0 | 0.68 | 54 | 译码/数字处理供电 | 2.9 | 3.2 | 23 | 图象中频信号输入1 | 0 | 2.0 | 55 | 掩摸程序 | 0 | 0 | 24 | 图象中频信号输入2 | 0 | 2.0 | 56 | 数字核心供电 | 3.1 | 3.3 | 25 | 参考电流输入 | 0 | 3.9 | 57 | 字符振荡电路地 | 0 | 0 | 26 | 场锯齿波形成电容 | 0 | 3.8 | 58 | CPU时钟输入 | 1.5 | 1.5 | 27 | 高频AGC信号输出 | 0 | 3.5 | 59 | CPU时钟输入 | 1.5 | 1.5 | 28 | 伴音去加重电容 | 0 | 2.95 | 60 | CPU复位输入 | 0 | 0.1 | 29 | 声音解调去调耦合 | 0.3 | 2.41 | 61 | 数字外围电路供电 | 3.1 | 3.3 | 30 | 接地点2 | 0 | 0 | 62 | AV1控制信号输出 | 3.8 | 4.3 | 31 | 伴音锁相环 | 0 | 2.38 | 63 | AV2控制信号输出 | 3.8 | 4.3 | 32 | 副载波信号输出 | 0.13 | 0.38 | 64 | 红外遥控信号输入 | 4.2 | 4.5 |
TDA9383内部方框图

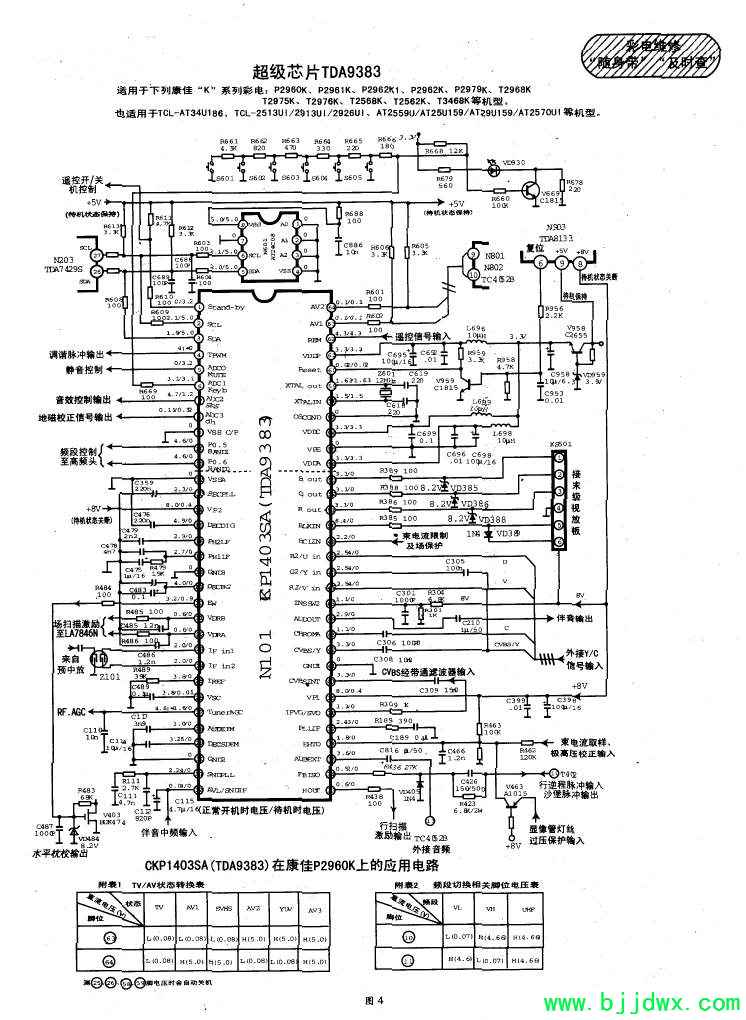

TDA9383应用电路图
|
|
