STRS6708参数引脚功能、功能框及应用电路图

searching · 发表于 2012-10-15 16:19

STRS6708性能参数及工作原理
      单排双列9脚封装，工作电压15V，功率工作电压＜850V，最大输出电流1.5A。内部含有启动电路、振荡电路、功率开关三极管。
      STR-S6708的⑨脚在设计上既是启动电路、驱动电路的9V电压输入脚，同时也是过压保护脚。当⑨脚输入7～11V电压时，内部启动电路进入振荡工作状态，驱动电路将振荡脉冲信号整形、稳频、放大后从④脚输出，通过阻容元件送入③脚，驱动大功率开关管工作(见图1)。当⑨脚输入电压值超过11V时，内部保护电路工作，立即使闭锁电路动作，将驱动电路关闭，中断驱动信号的输出，达到过压保护的目的。    STR-S6708⑨脚的输入电压有两路：其一，220V电压经D801半波整流、C809滤波、R803限流后送到⑨脚；其二，在电源正常工作状态下，开关变压器T801(④-⑤绕组上的感应电压经D803整流、C810滤波、XD801、Q801稳压后，使⑨脚得到比第一路更稳定的电压，实际测得此脚电压为9.4V(500型万用表测)。

STRS6708检修提示
      (1)本IC采用从电网中经半波整流获得的启动电压(约8～12 V)供内部控制电路工作，由(9)脚直接输入。　（2)更换本IC时，需仔细检查外围电路，有无开路、变值等元件，避免换上新件后，仍会被损坏。

STRS6708引脚功能图

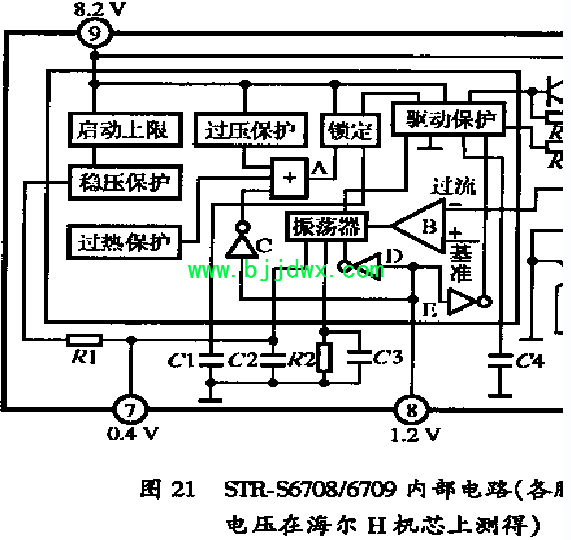

STRS6708内部方块图

str6707 str-6708 str6709内部方框图.png

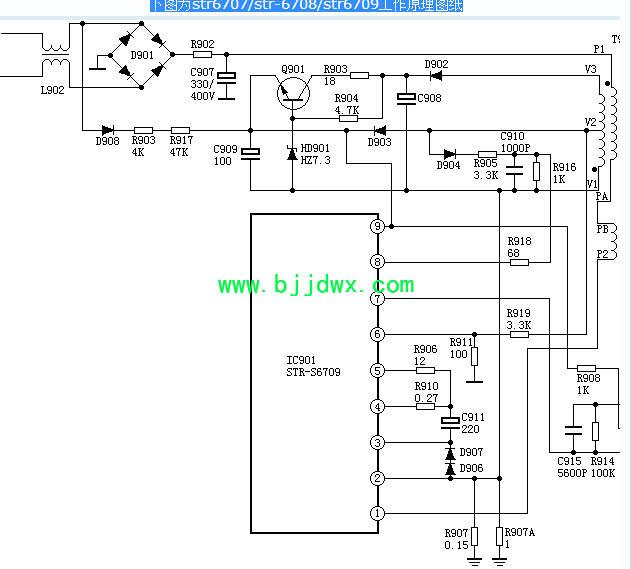

STRS6708应用电路图

下图为str6707 str-6708 str6709工作原理电路图纸.png

STRS6708在tcl机型测试结果

序号	符号	功能	直流电压（V）
1	C	内接功率管集电极	270
2	E	内接功率管放射极，一般接地	0
3	B	内接功率管基信	0
4	SINK	变换器（驱动反馈）	0.6
5	-	激励	1.4
6	OCP	过流保护	0
7	F/B	反馈（稳压控制输入）	0.3
8	INH	抑制（过流检测输入）	1.2
9	-	电压输入，原加有直流电压，当此电压升至6V以上时，启动电路便控制STR-S6708（9）脚，使其内振荡器的振荡脉冲经预放，推动放大	6.8

STRS6708在TCL王牌P2l机芯彩电上测试的数据

引脚	引脚功能	在路电阻(KΩ)		工作电压(V)
引脚	引脚功能	正笔测	负笔测	无信号	有信号	待命
1	门控三极管集电极	12	500	300	300	300
2	门控三极管发射极	0	0	0	0	0
3	门控三极管基极	4.9	5.4	-0.1	-0.1	-0.4
4	经R604和R621分压,可得到门控三极管的基极电压(以便控制IC601的导通和关断)	5.4	91	0.6	0.6	0.1
5	经R604和R621分压,可得到门控三极管的基极电压(以便控制IC601的导通和关断)	5.4	91	1.1	1.2	0.1
6	过电流保护检测电压输入	0	0	0	0	0
7	反馈(由IC600光电耦合器控制	6.4	8.4	0.3	0.3	0.3
8	导通、截止时间常数控制	3.8	4.1	1	1.1	0.2
9	稳压钳位控制	4	500	8	8	6.3
