长虹LS30IS+机芯 ZLS70HI机芯检修

2019-3-9 13:44| 发布者: 南召修电视| 查看: 1764| 评论: 0

摘要: 长虹LS30is+机芯液晶彩电图像信号处理维修图解长虹LS30IS+机芯液晶彩电电路结构长虹LS30IS+机芯液晶彩电主板供电系统长虹LS30IS+机芯液晶彩电DC/DC变换电路功能及测试数据位号型号功能各脚实测电压fV）12345678N19A2 ...

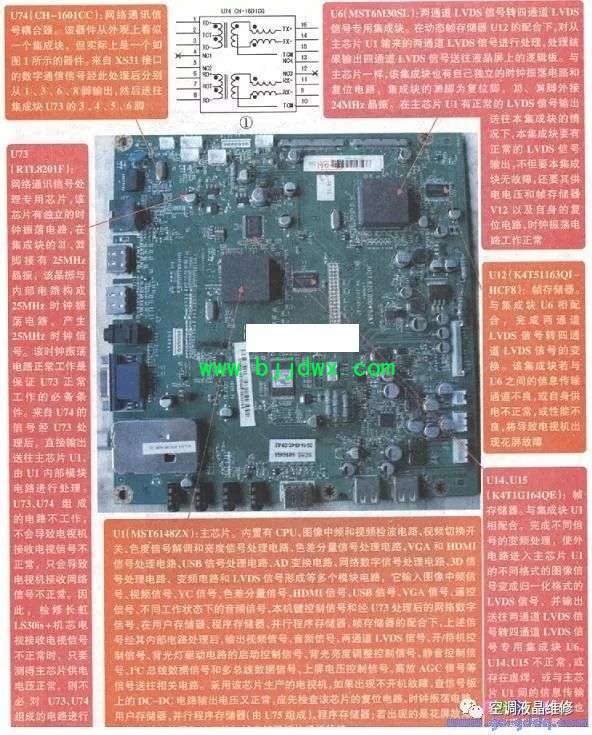

长虹LS30is+机芯液晶彩电图像信号处理维修图解

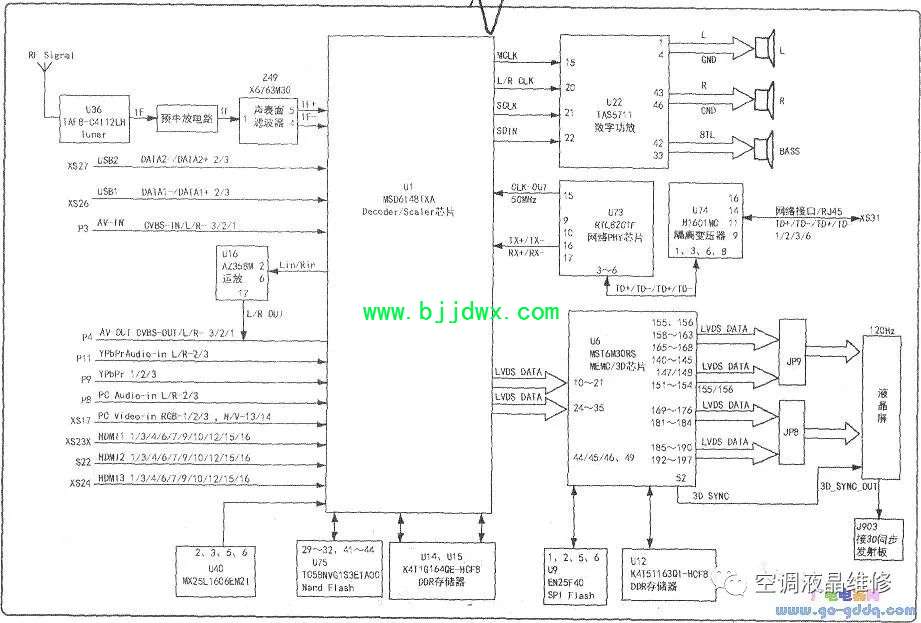

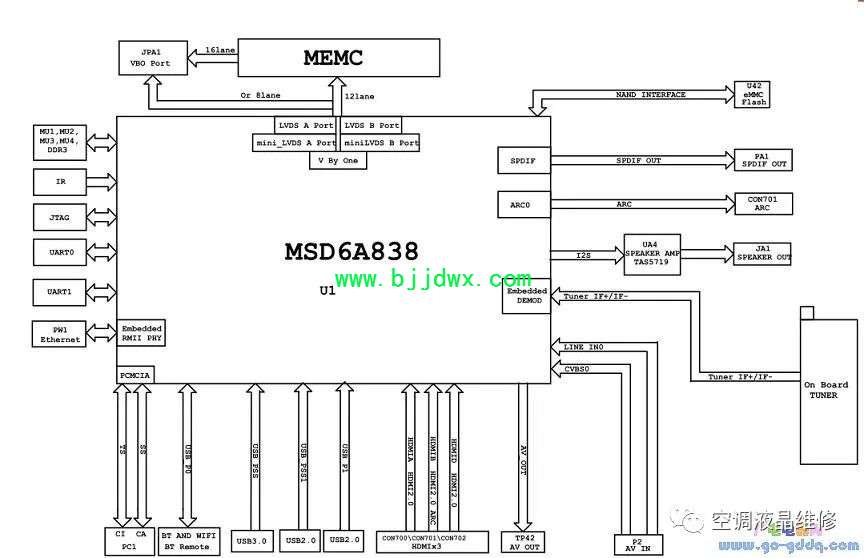

长虹LS30IS+机芯液晶彩电电路结构

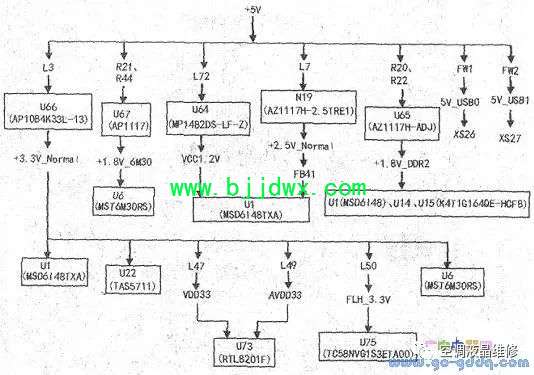

长虹LS30IS+机芯液晶彩电主板供电系统

长虹LS30IS+机芯液晶彩电DC/DC变换电路功能及测试数据

位号	型号	功能	各脚实测电压fV）
位号	型号	功能	1	2	3	4	5	6	7	8
N19	A21117H～2.5TRE1	LDO(低压差稳压块)，输出2.5V，供给主芯片	0	2.52	5.11			一
U65	A21117H-ADJ	LDO，输出1.8V，供给主芯片	0.6	1.81	3.63
U66	AP1084K33L-13	LDO，输出3.3V电压，供给数字伴音功放U22、网络PHY芯片U73与主芯片1/0口	0	3.32	5.11
U7	A21117H-5.0TRG1	LDO，输出5V，给高频调谐器供电	0	5.11	10.07
U45	MP1584EN-LF-Z	DC-DC，将24V转换为12V，给系统供电	12.18	3.84	1.14	0.83	0	0.32	24.24	15.96
U64	MP1482DS-LF-Z	DC-DC，输出1.26V，给主芯片U1内核供电	5.65	5.14	1.28	.	0 97	1.22	5.11	3.54
U11	MP1484EN-LF-Z	DC-DC，输出1.26V，给MST6M30RS（U6）内核供电	6.14	12.17	1.38	0	1.04	1.06	7.47	3.57

长虹LS30IS+机芯液晶彩电DC/DC变换电路功能及测试数据

位号	型号	功能	各脚实测电压fV）
位号	型号	功能	1	2	3	4	5	6	7	8
N19	A21117H～2.5TRE1	LDO(低压差稳压块)，输出2.5V，供给主芯片	0	2.52	5.11			一
U65	A21117H-ADJ	LDO，输出1.8V，供给主芯片	0.6	1.81	3.63
U66	AP1084K33L-13	LDO，输出3.3V电压，供给数字伴音功放U22、网络PHY芯片U73与主芯片1/0口	0	3.32	5.11
U7	A21117H-5.0TRG1	LDO，输出5V，给高频调谐器供电	0	5.11	10.07
U45	MP1584EN-LF-Z	DC-DC，将24V转换为12V，给系统供电	12.18	3.84	1.14	0.83	0	0.32	24.24	15.96
U64	MP1482DS-LF-Z	DC-DC，输出1.26V，给主芯片U1内核供电	5.65	5.14	1.28	.	0 97	1.22	5.11	3.54
U11	MP1484EN-LF-Z	DC-DC，输出1.26V，给MST6M30RS（U6）内核供电	6.14	12.17	1.38	0	1.04	1.06	7.47	3.57

长虹LS30IS+机芯液晶彩电无声检修流程

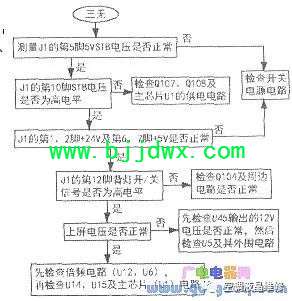

长虹LS30IS+机芯液晶彩电三无检修流程

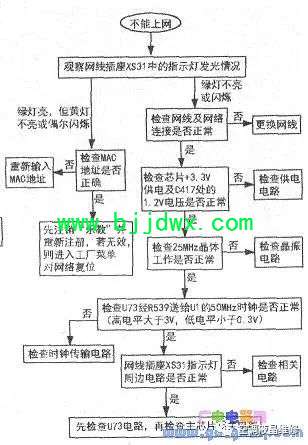

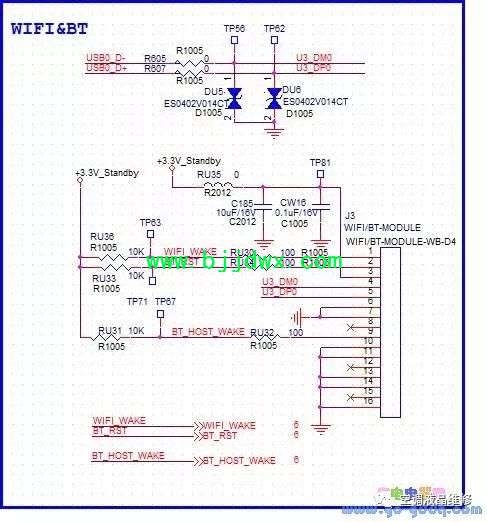

长虹LS30IS+机芯液晶彩电不能上网检修流程

长虹ZLS70Hi机芯液晶彩电软件升级方法

　1)USB升级方法：
　　
　　第1步：将升级程序拷贝到U盘根目录，程序名：upgrade_ZLS70Hi_V1.10018.bin;
　　
　　第2步：在关机情况下，将U盘插入USB2.0接口：
　　
　　第3步：用遥控器开机，按住“POWER”键（五轴中心）不松，直到屏上显示升级界面；升级完成后电视会自动重启来完成升级。
　　

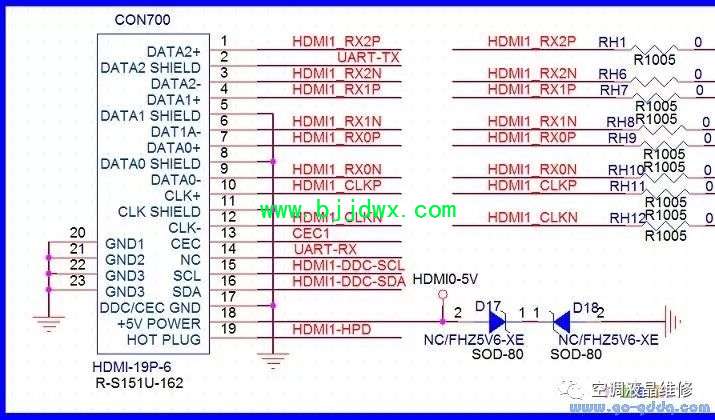

　　2)从HDMI1(con700)接口通过专用工装和工具烧写uboot。然后再通过U盘进行升级。
　　
　　3)网上在线升级。
