TCL L42C12液晶电视开机瞬间输出12V、24V都有不开机故障维修

TCL L42C12液晶电视不开机故障维修

　　机器型号：TCL L42C12液晶电视

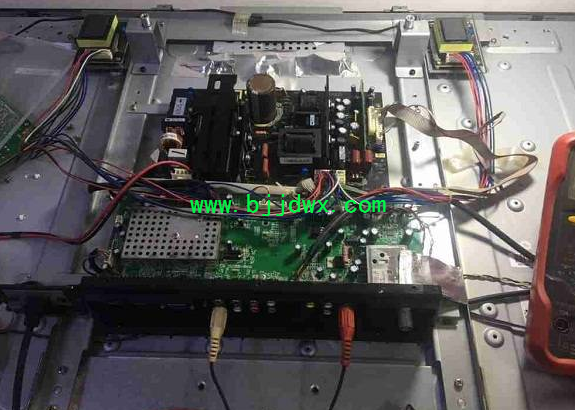

TCL L42C12液晶电视不开机故障维修　图1

　　故障现象：液晶电视不开机 保护

维修方法/过程：

　　接修一台TCL 42C12液晶电视，维修师傅送过来说弄不清楚是什么保护，液晶电视不开机。

　　接机检修，测电源，待机5V正常，开机瞬间输出12V、24V都有，随后电压下降为0V。整流部分PFC电压从450降为310V，观看电压板构造，这种板是原装三洋MIP988A-J板，24V和12V是由输出待机5V，控制12V到电源板上的立式小板 ，小板上有闪存 数据保护驱动电路。假如高压异常闪故障代码灯，6下为高压 灯管坏或者接触不好.观察代码灯不亮，开机电源指示灯为蓝色，分析不存在数据坏，应该在控制小板上问题或者是供小板起振电压不对。

　　查电路图纸找到小板供电脚测试供电12V，慢慢下降到0.4V，测待机输出16V正常，经BQ5得到12V，怀疑BQ5不良，更换后 开机电压偏低，有图像有声音，测PFC电压只有230V，奇怪就算PFC电路不工作也有300多V左右，再没更换BQ5之前 还有450降到310，难道滤波电容失效？更换后开机。测电压380V输出电压正常，后分析估计是滤波电容慢慢失效导致BQ5坏。
