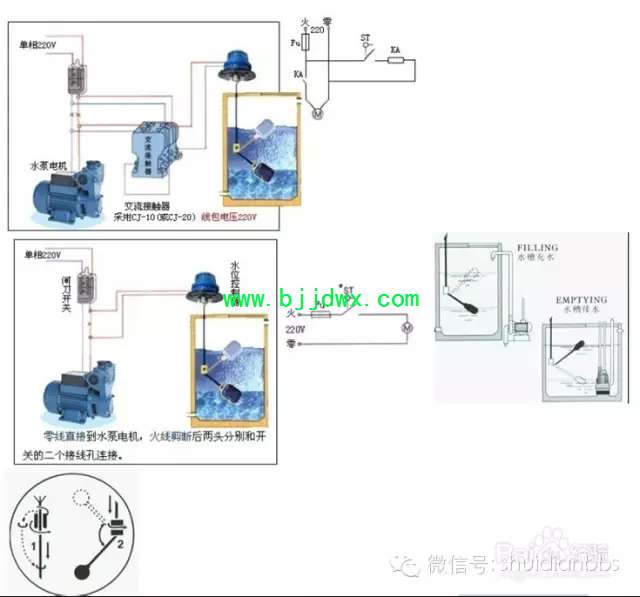

浮球液位开关接线图

球液位开关原理动画图：

使用“黑色”和“蓝色”的电线：
浮球在下水位时，接点是接通的状态
浮球在水位时，接点是不通的状态

使用“黑色”和“褐色”的电线：
浮球在下水位时，接点是接通的状态
浮球在水位时，接点是不通的状态
重锤的装置法
将浮球开关的电线从重锤的中心下凹圆孔处穿入后，轻轻推动重锤，使嵌在圆孔上方的塑胶环因电线头之推力而脱落。(假如有必要的话，也可用螺丝起子把此一塑胶环拆下)，再将这个脱落的塑胶环套在电缆上你所想因定重锤以设定水位之置。

轻轻地推动重锤拉出电缆，直到重锤中心扣住塑胶环。**重锤只要轻扣在塑胶环中即不会滑落，此塑胶环如有损坏或遗失，可用同轻裸铜线扣入电缆代替。
