光纤红光笔怎么使用?

在综合网络布线的环境中，为了满足高性能布线需求光纤经常出现裸纤、盘纤、光纤熔接等现象，由于光纤相对于铜线而言较脆弱，容易发生故障，因此光纤检测工具成为了综合网络布线中常用工具。

光纤红光笔作为排查网络故障常用的光纤检测工具之一，可快速检测光纤连通性及光纤故障点。

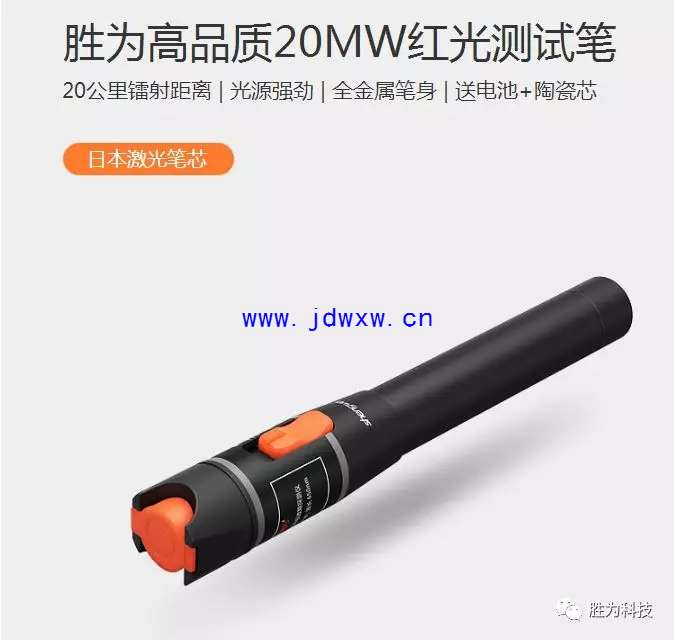

光纤红光笔（即光纤故障检测器，光纤故障测试笔）是以650nm（± 20nm）半导体激光器作为发光器件，通过恒流源驱动发射出稳定的红光，与光接口连接进入光纤，从而实现光纤故障检测功能，其中包含检测光纤连通性及光纤断裂、弯曲等故障点定位。

另外它还具备OTDR盲区内故障检查、端到端光纤识别以及机械接续点优化等功能。可用于电信/CATV工程与维护、综合布线施工与维护、光器件生产与研究及其他光纤工程中。

由上可知红光笔的用途繁多，但其最常见的用法还是用于检测光纤的连通性及定位光纤的故障点，那么红光笔怎么使用呢？

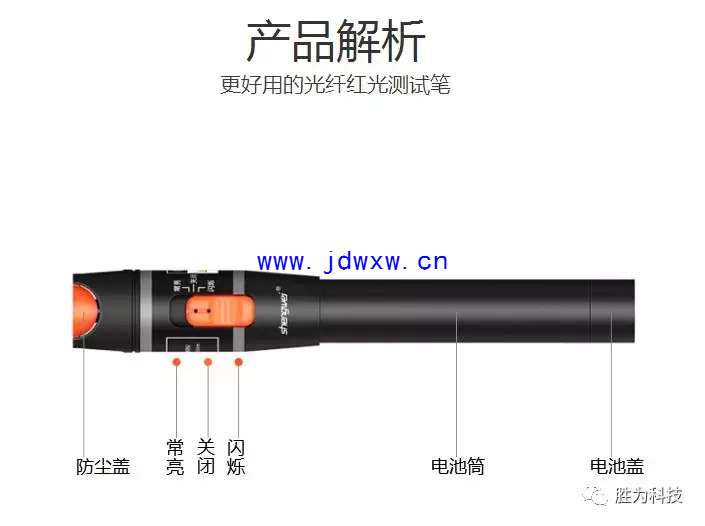

红光笔分两种工作模式：

①恒亮模式，其通过连续光可以稳定呈现出光纤跳线的连通性；

②闪烁模式，其通过闪烁光快速查找出光纤故障点。

具体使用方式如下：

1．安装电池，检查光纤红光笔是否完好

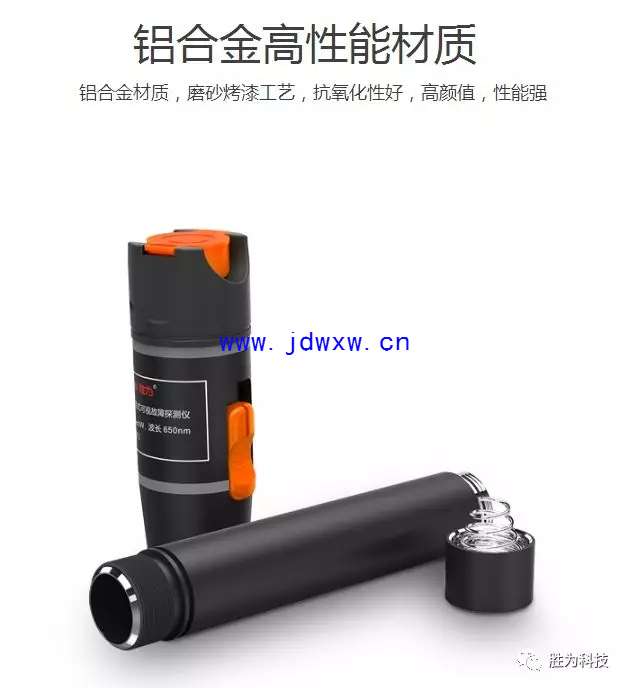

将红光笔的笔头和笔身拧开，将电池安装在红光笔的笔身中（注意电池的正负极），电池安装完后将笔头和笔身拧紧，打开红光笔的防尘帽和控制开关，观察红光笔是否有红光，有红光则代表红光笔安装正确，即可使用；

2．根据光纤跳线类型选择合适的接头

根据光纤跳线类型（也就是光纤跳线的接口类型）选择合适的接头，如LC光纤跳线则选择LC接头安装在红光笔的接口上，再将光纤跳线插入到红光笔的接头上（光纤跳线插入前请用清洁工具清洗其接口）；

3．打开光纤红光笔工作模式检测光纤跳线

首先选择红光笔的恒亮模式（向上推），通过连续光检查光纤跳线是否连通、完好，若是光纤跳线中没有出现红光泄露，则表示此光纤跳线完好，若是在光纤跳线的某处存在红光泄露的情况，则打开红光笔的闪烁模式（向下推），通过闪烁光快速查找出光纤跳线的故障点。

若是因为光纤弯曲过大导致光纤跳线受损，则更换光纤跳线即可，若是光纤跳线的故障点是光纤熔接处，那么有可能是熔接处存在气泡，则需重新熔接光纤。
