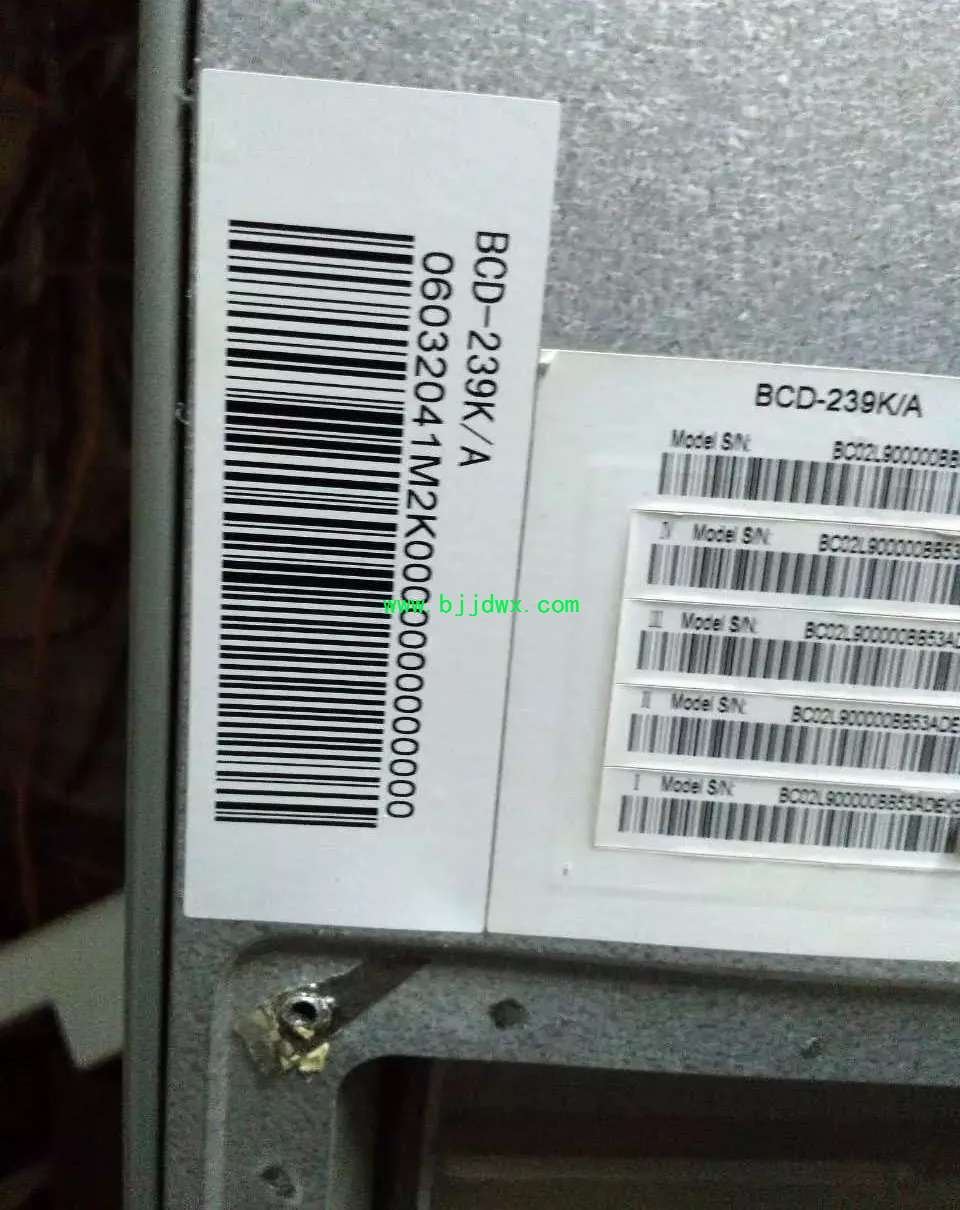

一台海尔BCD-239K/A不制冷，经查为变频压缩机不运转所致。因本地属小城市，没有同型号变频板和压缩机供应。且本人也是第一次碰到变频冰箱。难以准确判断是变频板还是压缩机故障，两者同时更换成本太大。只好另劈蹊径，想用普通压缩机替代维修。
经分析原机变频板，发现是AC220V供电，变频输出三相交流电供给变频压缩机工作。变频板只有一条从电脑板送来的控制信号，无信号为0V,有信号为DC2.48V接入变频板光耦，控制变频板启动工作与否。
故此，想用这个DC2.48V电压控制继电器或者双向可控硅来连接普通压缩机工作制冷。

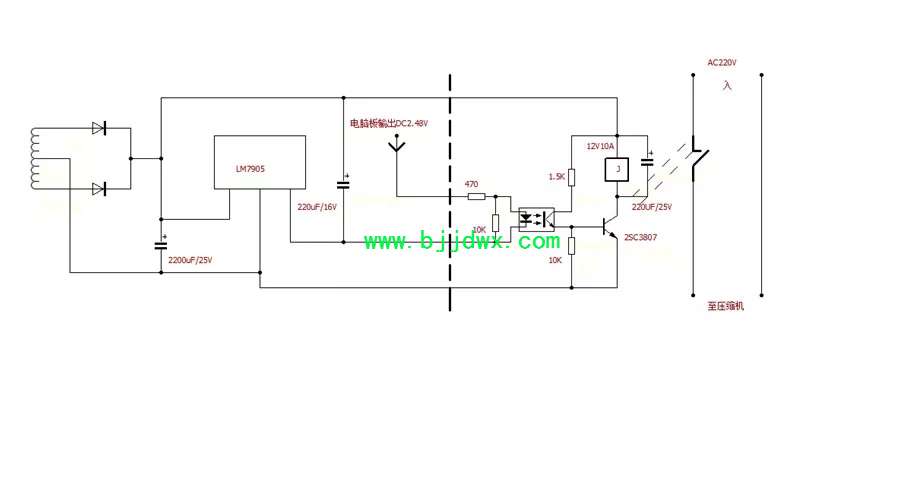

分析查看电脑控制板原机是用一小变压器变压，全波整流得到-15V,经LM7905稳压到-5V.只是电脑板输出信号DC2.48V地线为-5V端，接12V继电器不好取电，所以用了光耦隔离，设计了继电器电路。见下图。
