王牌42E9FBD型液晶彩电为什么TV状态无图像

一台42E9FBD型液晶彩电为什么TV状态无图像。

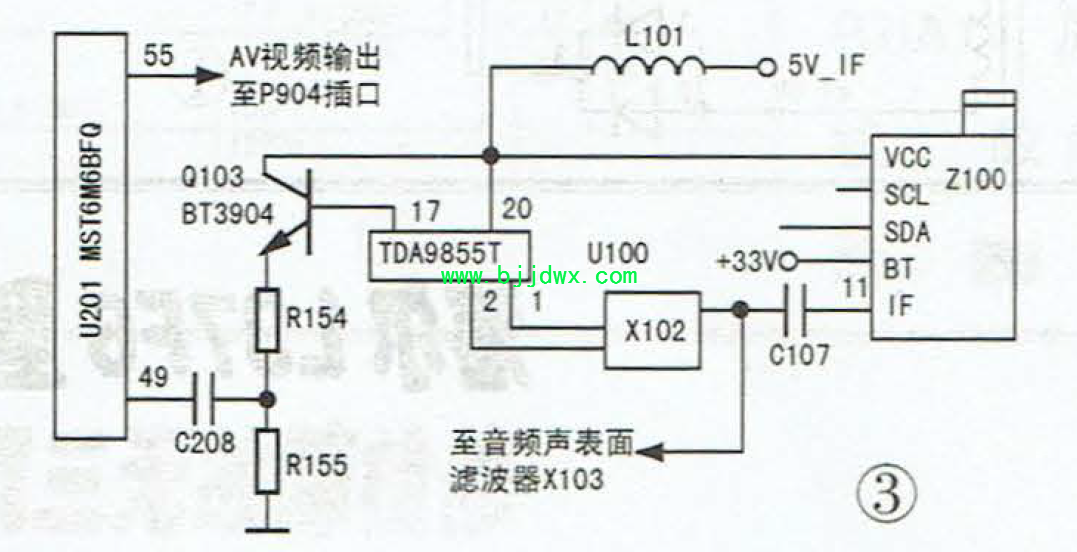

分析检修:由于只是TV状态下无图像，因此故障应该在高频头或中放电路中。从高频头信号输出端11脚注入信号，屏上没有杂波反映;再在主芯片U201的49脚注入信号，屏上有杂波反映，据此表明故障在高频头11脚至U201的49脚之间的电路中，如图3所示。

从U100(TDA9855T)视频信号输出端17脚注入信号，屏上没有杂波反映，显然故障在Q103或其偏置电路中。焊下Q103检测，发现b-e结已开路。更换Q103后试机，故障消失。
