海信TLM42V68PR型液晶彩电，开机后有图像，但光栅闪烁，同时无伴音故障维修

一台海信TLM42V68PR型液晶彩电，开机后有图像，但光栅闪烁，同时无伴音。

拆机检查，此机电源板板号为RSAG7.820.1185/ROH。上电测量电源板与主板连接插座的各脚电压如下:24V电压端为21V，PWM端为5V，SW端为0.7VIBRI端电压为0V。显然，BRI端电压异常。试将BRI线拔出，接在PWM端插线上，

此时PWM端电压降为0V，背光熄灭，但伴音恢复正常。+24V电压为21V，明显偏低，是不是24V带负载能力差?用100W/24V灯泡做假负载，发光正常，也有伴音;测量PFC电压为392V，正常。在测量电源板的12V输出电压时，电视机竟然恢复正常了，此时测量24V电压为23.9V。尝试按压电源板，故障再次出现，看来电源板上有接触不良之处。仔细察看板上焊点，发现24V整流管VD816中间引脚(即③脚)虚焊。将其补焊后试机，故障排除。

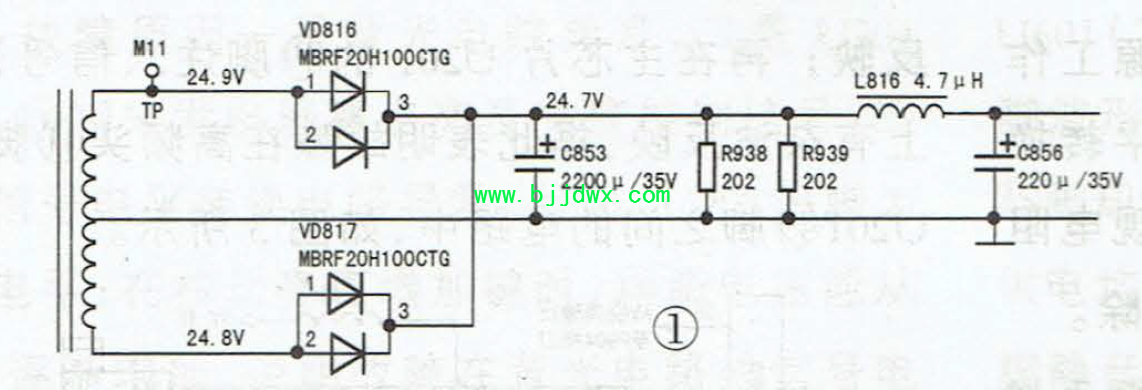

提示:VD816与VD817组成全波整流电路，如图1所示。VD816的③脚脱焊后变成了半泼整流，电压下降，出现光栅闪烁一现象。在稳压反馈电路的作用下，其他组输出电压上升，电路过压保护，所以无伴音。
