创维32X5型液晶电视，白屏、伴音正常的维修

一台创维32X5型液晶电视，白屏、伴音正常。

分析检修:根据故障现象分析，该机故障部位在TCON板或主板与TCON相关的电路中。测试上屏线插座CNONO中的DVDD、AVDD电压为0V，正常时分别为3.3V和16V；LVDS各通道电压在1.0V-1.3V之间变化，说明主芯片中的LVDS信号处理电路正

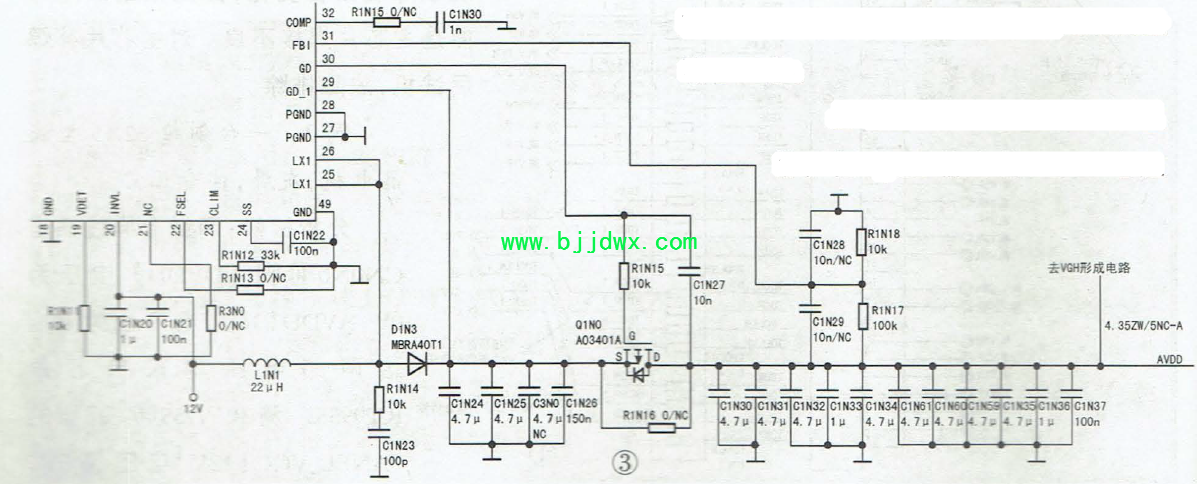

常。DVDD、AVDD电压由主板电源管理芯片RT9955(U1N0)提供，测RT9955的16、17、20、25、26脚有正常的12V供电，9脚(EN)使能电压为正常值4V(12V经RIN6、RIN7分压得到)。根据维修经验判定，该机故障可能是AVDD电压异常，导致整个电源管理块停止工作。AVDD电压是电源管理块首先产生的一路电压，送入TCON电路板，同时形成VGH电压(31V)，如图3所示。25、26脚输出开关驱动脉冲，经L1Nl储能变换、D1N3整流、C1N24、C1N25等滤波，30脚输出启动AVDD的开关信号，Q1N0导通，在D极得到16V(AVDD)电压。此电压再经分压电阻R1N17、R1N18分压返回到IC31脚，实现稳压控制。

检查AVDD电压形成电路，发现Q1N0开路。更换Q1N0后试机，故障排除。
