一台TCL LCD32K73型液晶电视，二次开机后红灯变绿灯，但屏不亮。

拆机检测，+24V无输出，并且电源次级多只电解电容已鼓包。拆下电源板，将鼓包电解电容全部换新，+24V依旧无输出。测+24V及+12V负载无短路，整流管阻值也正常。测PFC电压为300V，表明PFC、PWM电路没有工作。该电源板型号为40-OPL37CPWC1XG，其PFC芯片采用L6563,PWM芯片采用L65990由于L6599有欠压保护功能，当PFC电压过低时，L6599⑦脚(输入电压检测)电压偏低，PWM电路停止输出，因此先查PFC电路。

凭经验PFC电路中的大阻值电阻容易变值，于是重点检测L6563外围几只大阻值贴片电阻，发现阻值都有不同程度变小，用碳膜电阻代换这几只电阻后上电，PFC电压正常，但仍无+24V输出。

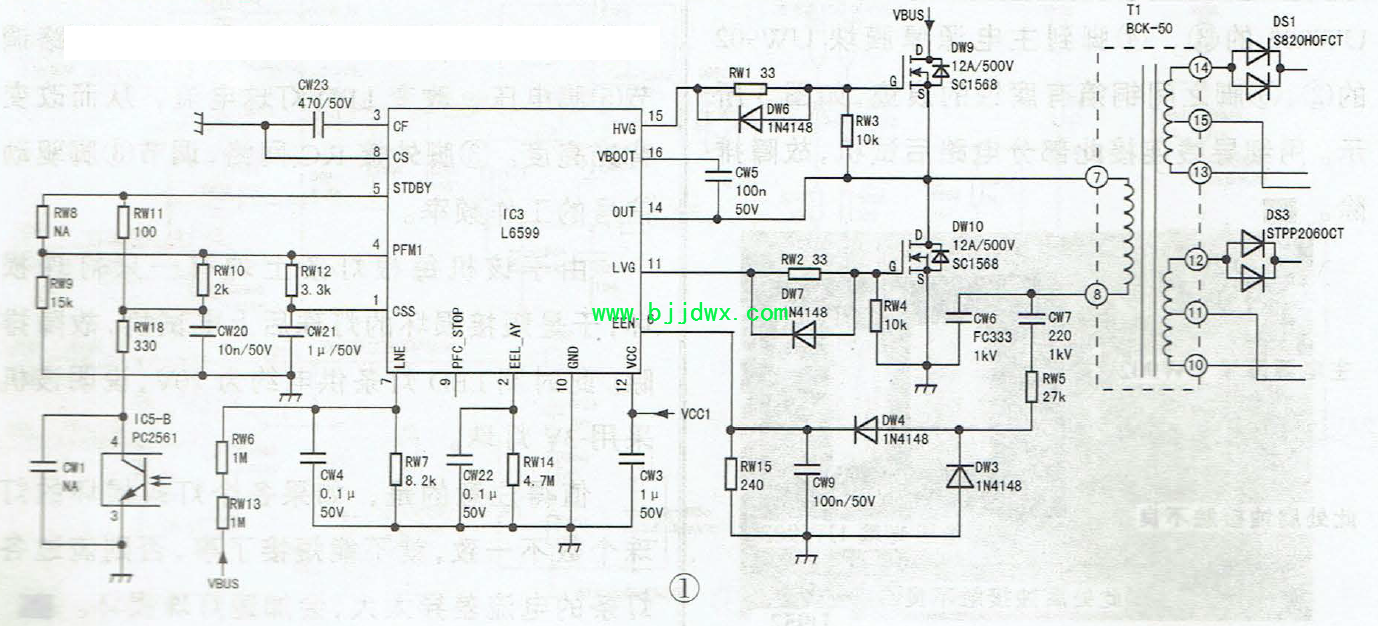

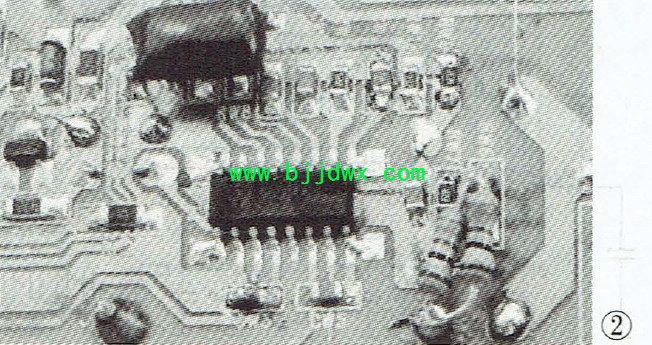

测IC3(L6599)⑦脚电压已在正常范围内，但11、15脚无输出。在线测IC3各脚对地阻值，发现①脚对地阻值仅几百欧姆。IC3的外围电路如图1所示，IC3①脚对地阻值应该比较大。检查IC3⑤脚外围电路，发现电容CW20漏电。用一只103涤纶电容代换后试机(见图2)，+12V及+24V输出正常，电源板上机，图声正常，故障排除。

提示:L6599的③脚(STDBY)是待机控制端，当该脚电压高于1.25V时，芯片启动;电压低于1.25V时，芯片进入待机状态。电容CW20漏电后，⑤脚电压低于1.25V，芯片进入待机状态。
