同洲CDVB3188C型DVB机无伴音故障检修

同洲CDVB3188C型DVB机无伴音故障检修

一台同洲CDVB3188C型DVB机，接收数字电视信号时图像正常，但无伴音。

根据故障现象判断，故障部位在音频信号处理电路中。该机采用富土通方案，音频解码电路集成于U11(MB87L2250)内。从主芯片U11输出的音频数据信号经DAC芯片U6(PCMl723E)完成数模转换，再由双运放集成块U1(RC4558)将两路模拟音频信号放大后输出。

先将电视机和接收机音量调至最大，直接将音频信号从U1输入端②、⑥脚飞绕到输出端，无音频信号输出。再从U6输出端11、14脚飞线到输出端，仍无音频信号输出。用示波器检测，发现U6的11、14脚无信号波形，这说明故障部位在数模转换或前级电路中。测U6的5V供电正常，外围元件也未见异常。根据经验，伴音DAC集成块采用PCMl723的富士通方案DVB机主板，假如PCMl723损坏，不但无伴音，同时还会出现图像闪烁现象。据此判断，U6并未损坏，怀疑主芯片U11有问题。因U11有208个引脚，拆焊有难度，决定先检查其外围电路。

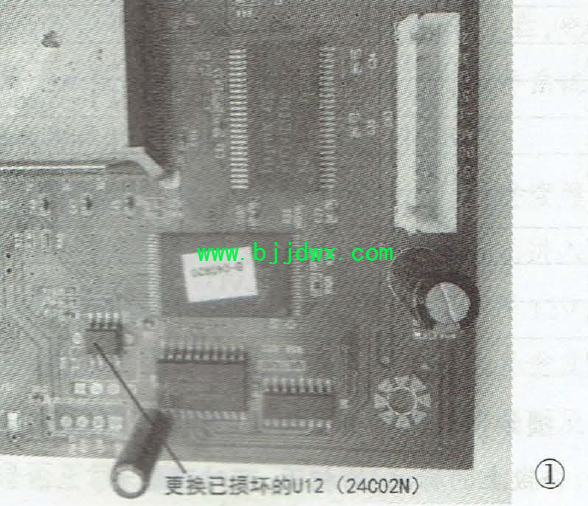

观察该机主板各部分电路，发现该机有多个存储器，如图1所示:U2(29LV800BE)为可擦可编程只读存储器(FLASH)，用于存储启动程序和应用程序jU3、U10(HY57V161610ET)为同步动态随机存储器(SDRAM)，作为应用程序运行时的内存空间和图像缓冲空间jU12(24C02N)为电可擦可编程只读存储器(E2pROM)，用于存放用户调整后的一些参数(如下行频率、符号率、PID码等)。当DVB机工作时，嵌入U11内的CPU通过总线与程序存储器和数据存储器连接，完成各种控制功能。假如U11读取不到正确的音频PID，则解码电路无法解出PCM音频数据流，此时即使音频信号处理电路工作正常，也不会有音频信号输出。难道U12有问题?对于U12这种小容量的24C系列存储器，有芯片内部逻辑性错误和物理性损坏两种可能，前者可通过恢复出厂设置的方法解决，后者则需更换芯片。先进行恢复出厂设置操作，故障依旧;更换U12后试机，故障排除。
