长虹LT24610X液晶彩电背光故障应急维修

长虹LT24610X液晶彩电背光故障应急维修

一台长虹LT24610X型液晶电视，二次开机后电源指示灯闪烁几下后熄灭，无光栅、无图像，伴音正常。

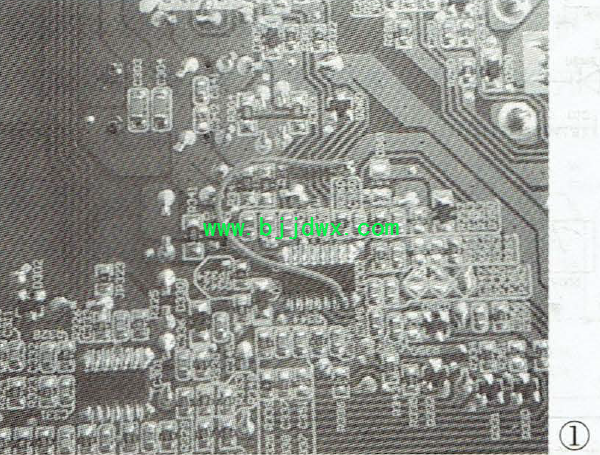

拆开机壳，目测电源二合一板(板号为:FSP090L-3HFOl)无明显异常。上电后测得该板输出的5V和24V电压均正常，判断故障出在背光电路或背光灯管。断电，用自制的灯管测试仪检测三根背光灯管，发现中间的青光灯管不亮，其余两根灯管发光正常。检查到此，判断故障系中间的灯管损坏导致背光保护电路动作所致。由于没有此规格的灯管，加之更换灯管需拆液晶屏，存在风险，决定用取消背光保护的方法来应急维修，具体方法是:用一根导线将背光控制块IC302(LX6312CD)的⑦脚与地短接，如图1所示。焊接完毕，将电源二合一板装回电视机，恢复各接插线。通电试机，电源指示灯亮，按下"待机"键，电源指示灯闪烁几下后熄灭，光栅出现，输入视频信号，图像正常，故障排除。

编后语:在检修液晶彩电背光电路时，不可轻易取消保护电路，尤其是在未查明故障原因前，因为取消保护电路后极易导致故障扩大。

在本例检修中，作者取消保护电路虽属应急维修，但不值得推荐，建议作者早日更换灯管，并恢复原保护电路，从而保证原机的可靠性。
