二次回路三把锁：自锁、互锁、联锁，很多老电工都搞混

很多电工干了好几年，接线会接，但是分不清什么是自锁、互锁、联锁。这三个是低压二次回路的基本功，看懂这三张图，就能把三者彻底分清。

第一把锁：自锁

简单讲：自己锁住自己。

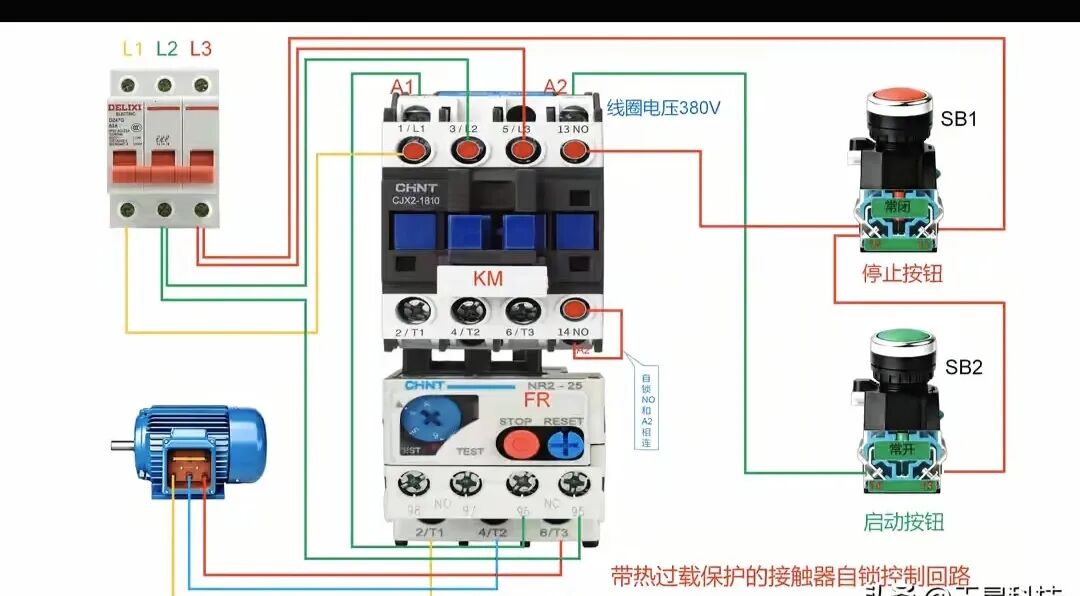

1.按下启动按钮，接触器线圈得电吸合，接触器自身常开辅助触点闭合，就算松开启动按钮，电流依旧可以通过这个触点维持线圈通电，电机持续运转。

2.停止按钮按下，回路断开，接触器释放，电机停机。电路带上热继电器，电机过载的时候可以切断回路保护电机。

第二把锁：互锁

互锁就是两者互相制约，你工作，我就不能工作。

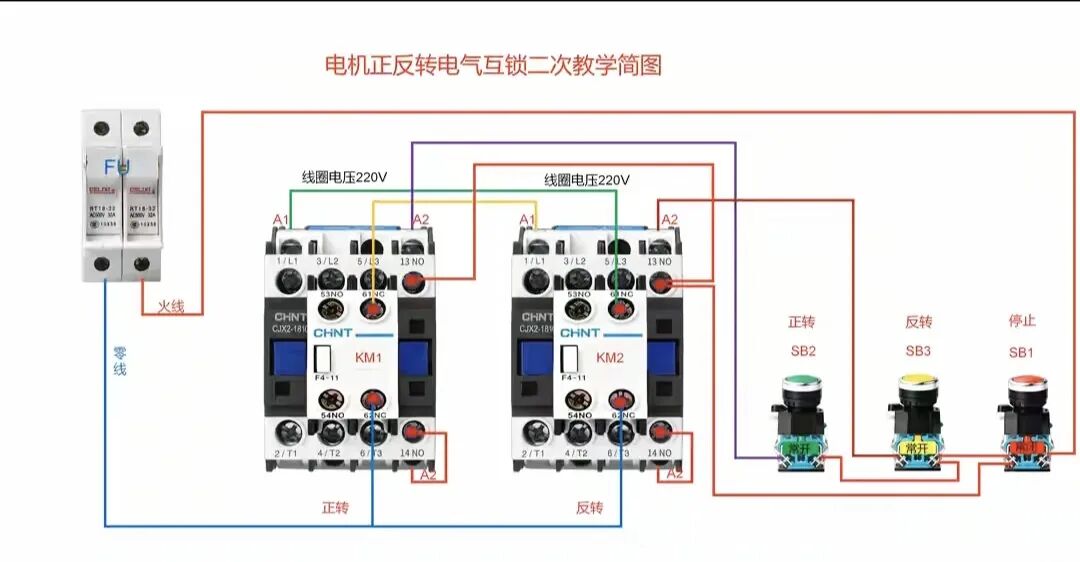

1.电机正反转电路最能体现互锁。KM1 正转、KM2 反转，把对方接触器的常闭辅助触点串进自己线圈回路。

2.KM1 吸合的时候，它的常闭触点断开，直接切断 KM2 的回路；反过来 KM2 吸合，KM1 回路断开。

3.从电路根源杜绝两个接触器同时吸合，防止电源相间短路。

教学简图只展示控制回路，实际接线一定要接主回路，反转调换两相相线，还要加上热继电器做过载保护。

第三把锁：联锁

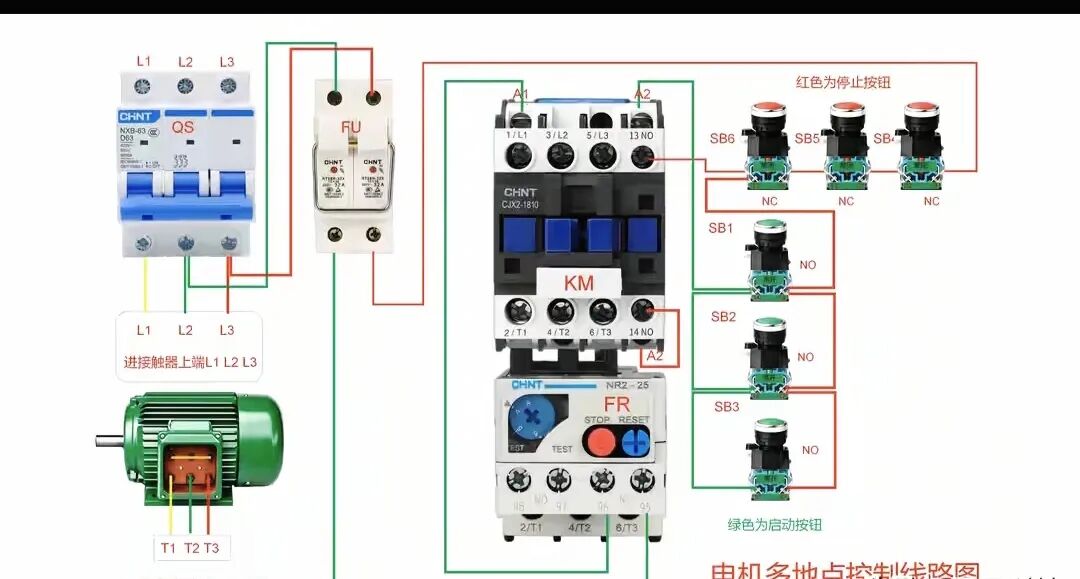

联锁是多个元件、多个点位互相配合完成控制逻辑。多地控制就是典型联锁：所有停止按钮串联，任意一处按下停止，设备都会停机；所有启动按钮并联，任意一个启动按钮都可以开启设备。车间里面，一台设备多个操作箱，就是用这套联锁逻辑实现多地操作。

实操提醒：

以上全部为教学科普图纸。现场接线一定断电操作，分清线圈电压，该加的熔断器、热继电器保护不能省。接线完成先做断电模拟试验，确认逻辑无误，再通电试机。

自锁、互锁、联锁，你平时接线哪个用的最多？欢迎评论区聊聊遇到过的接线故障。
