零线N、地线PE全套判断方法归纳总结

重要前提：

1. 颜色（地线黄绿双色、零线淡蓝）仅做参考，不能作为判定依据，工地老房经常乱接

2. 插座标识「左零右火上地」仅参考，接线可接错

3. 所有带电操作存在触电风险，优先断电操作；已预先把火线识别出来。

方法1：断电对地电阻法【首选，零触电风险】

操作：总闸彻底断电，万用表电阻/蜂鸣档。表笔一端接可靠大地（金属配电箱外壳、钢筋、金属自来水管），另外一支接待测两根线。

- 对地导通，电阻很小 → 地线PE

- 对地几乎不导通，电阻很大 → 零线N

❌失效场景：房屋无真正接地、假地线（水管当地线），此方法不可用。

方法2：漏保+灯泡测试法【带电，有漏保回路才可用】

条件：回路开关带T测试按钮（漏电保护RCBO）；用白炽灯泡，不要LED小灯。

灯泡一端固定接火线，灯泡另一端短暂分别触碰两根待测线：

1. 灯亮，漏保不跳闸 → 零线N

2. 灯一亮漏保立刻跳闸 → 真正地线PE

3. 灯亮，漏保也不跳闸 → 不是有效地线；大概率是零地短接故障；极少数是悬空导线（灯泡不亮）

❌失效场景：回路只有普通空开（无漏保）；房屋没有真实接地网。

方法3：带负载电压辅助判断【仅辅助，不能单独下定论】

条件：通电，插座插上负载（台灯/灯泡，负载不能太小），万用表AC~750V。红表笔固定接火线，黑表笔分别测两根待测线。

- 电压高（215‑230V）→倾向零线

- 电压略低5‑20V →倾向地线

❌失效场景：房屋接地电阻极小，压差几乎消失，分辨不开。

方法4：溯源查接线（终极兜底手段，以上全部失效时用）

拆开配电箱，顺着导线追踪来源：

- 导线接入零线N排 → 零线

- 导线接入接地PE排 → 地线

如果PE排是空的，代表全屋无有效地线，插座上的地线端子属于虚设。

现场实操选择优先级

1. ✅房子有正规地线：优先断电对地电阻法（最安全）

2. ✅不方便断电，回路带漏保：使用灯泡漏保测试法

3. ⚠️电压法只做辅助印证，不单独用来判定

4. ❗老房无地线，前面方法全部失效 → 溯源配电箱接线

关键避坑清单

1. 普通空气开关（MCB，无T键）没有漏电检测，不能做灯泡跳闸测试

2. 不要把零线当地线使用，会出现外壳带电致命隐患

3. 零地短接属于严重施工故障，零线一旦断开，设备外壳带220V

4. 假地线（接水管）接地不可靠，电阻法结果不准

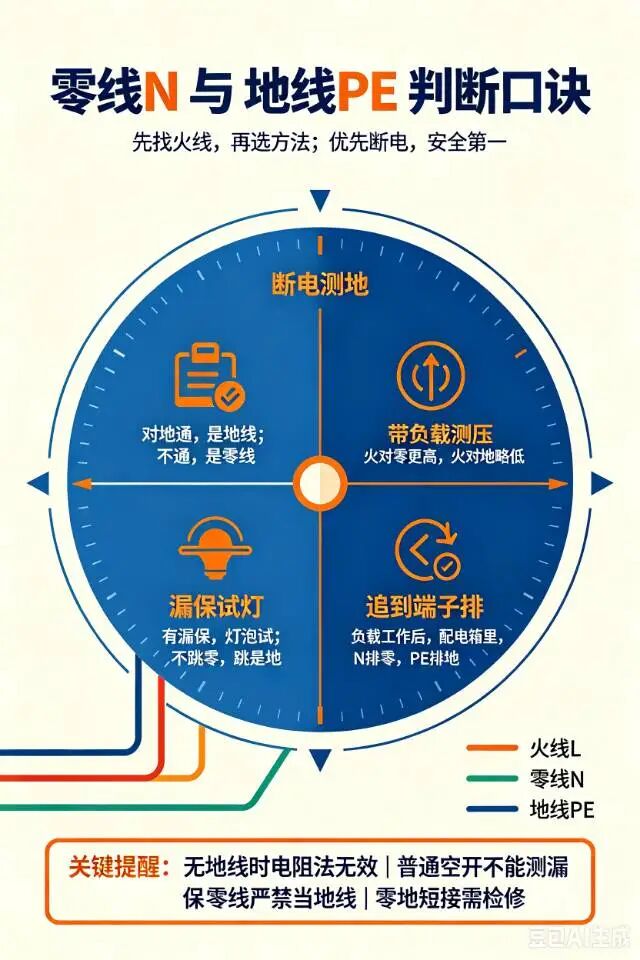

极简记忆短句

有地线优先断电测对地；

有漏保带电灯泡试，跳闸即为地线；

接地极好看电压不准，只能做参考；

全部搞不定，就追到配电箱看接哪个端子。
