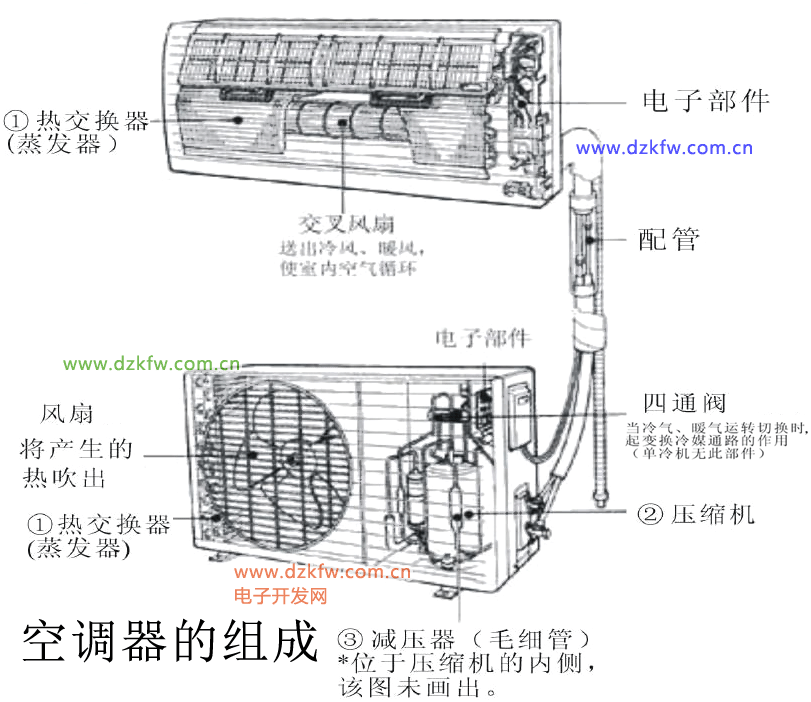

图解空调器结构组成及其工作原理，空调原理及结构

空调器的工作原理：

空气调节

人体感觉舒适的温度： 人体感觉舒适的温度： 夏天：24℃—28℃ 冬天：18℃—22℃ 18 —22 感觉舒适的湿度： 感觉舒适的湿度： 相对湿度：40%—60% 感觉舒适的气流： 感觉舒适的气流： 低速（温度相同）

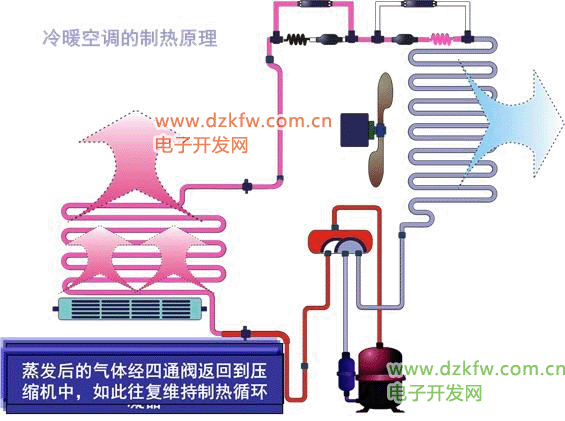

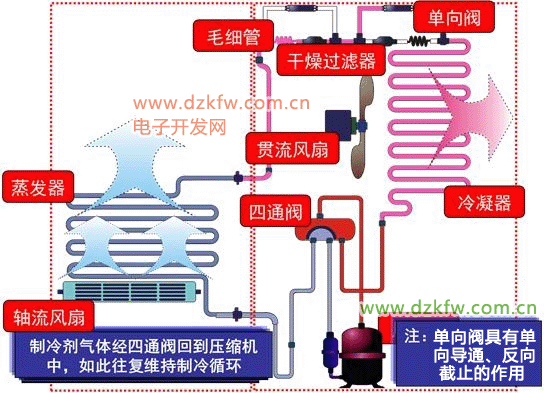

冷暖空调的制冷原理：

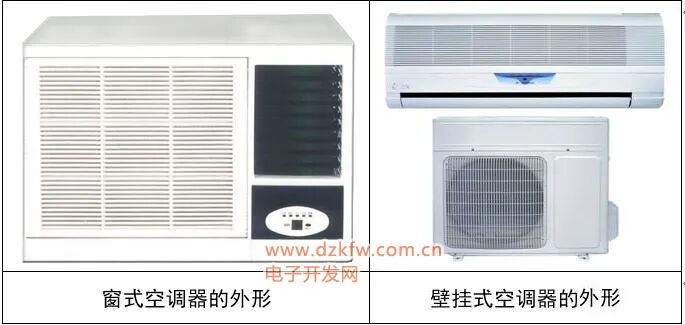

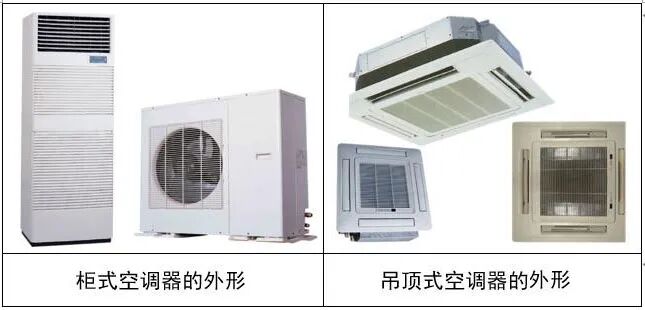

空调器的基本类型：

分体壁挂式空调器室内机的内部结构：

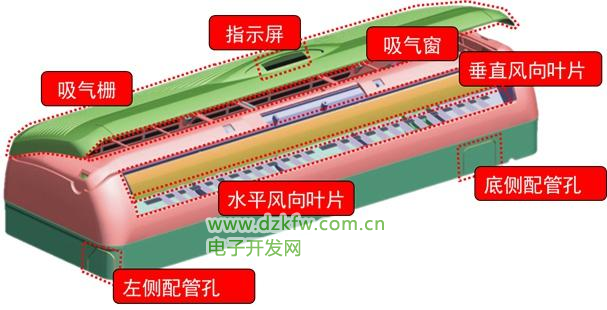

典型分体壁挂式空调器室内机的机壳结构示意图：

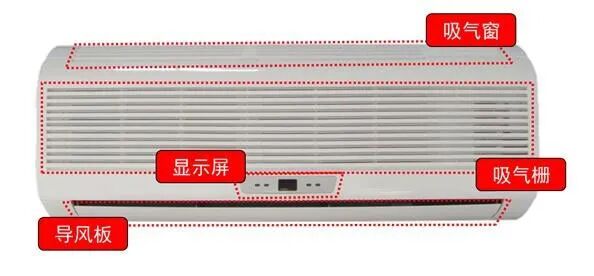

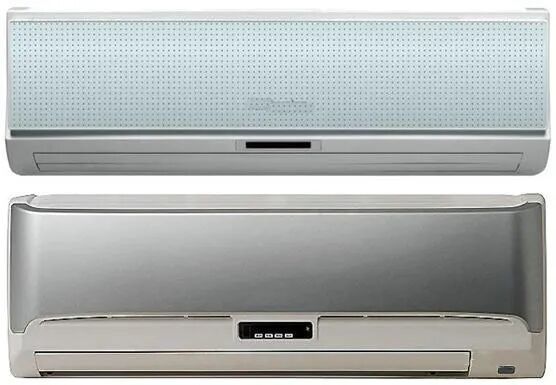

实际空调器室内机的外形图：

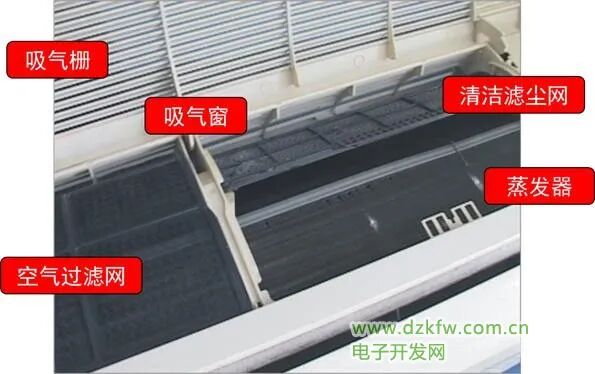

不同空调器的吸气窗和吸气栅：

空调器室内机的内部结构：

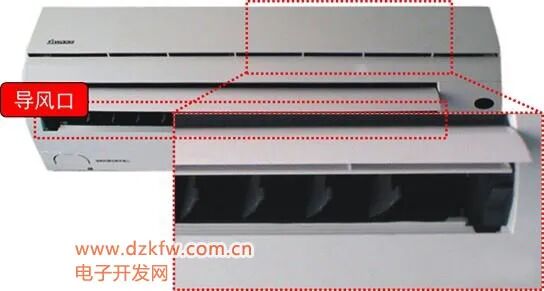

空调器室内机出风口的结构示意图：

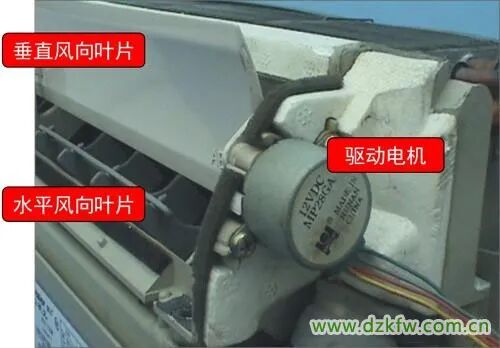

垂直导风板的驱动电机：

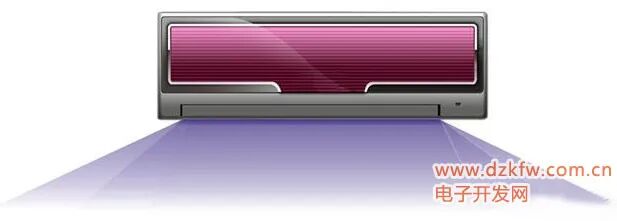

垂直风向叶片（垂直导风板）的摆动方式：

工作时，垂直导风板会在电机的驱动下垂直摆动，实现垂直方向上的调节。

水平风向叶片（水平导风板）的摆动方式：

相对较多的水平风向叶片向右偏移。

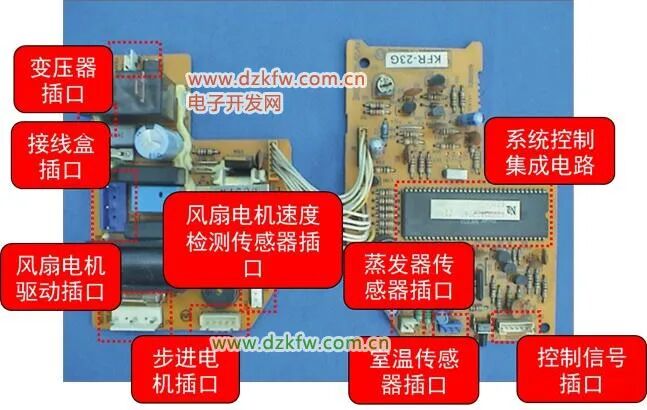

电源电路和系统控制电路：

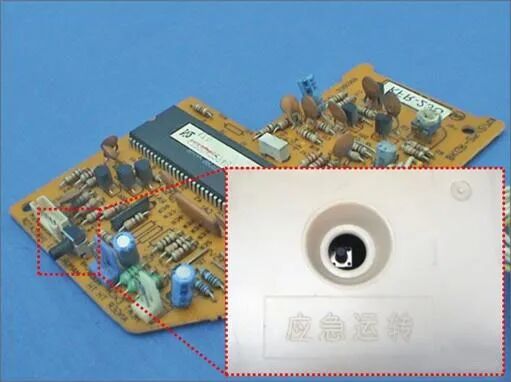

系统控制电路板上的微控开关（应急运转开关）：

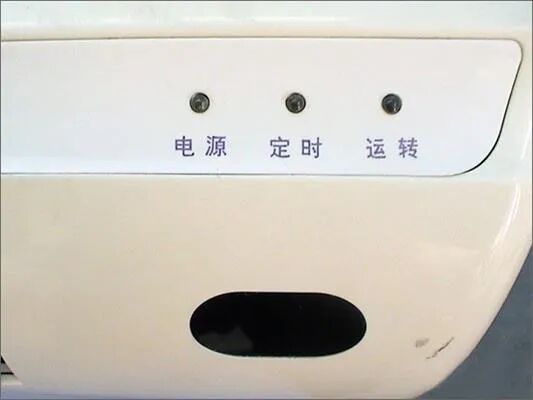

遥控信号接收电路和指示灯电路：

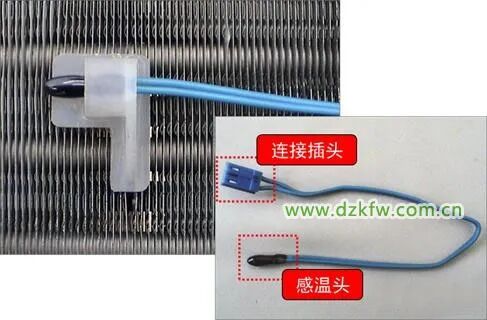

室温传感器及其安装位置：

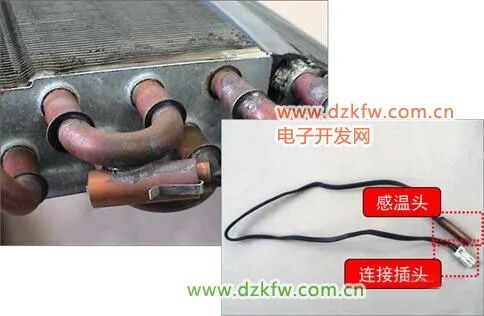

管温传感器及其安装位置：

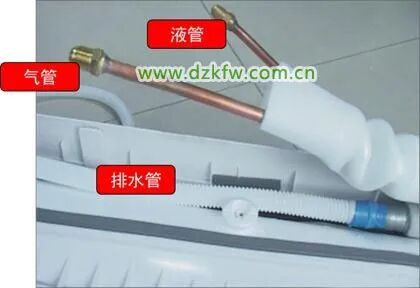

空调器室内机的管路：

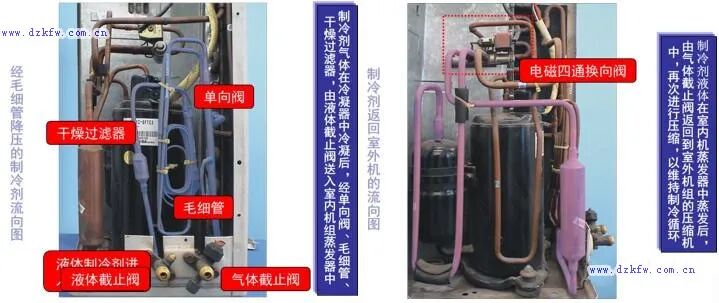

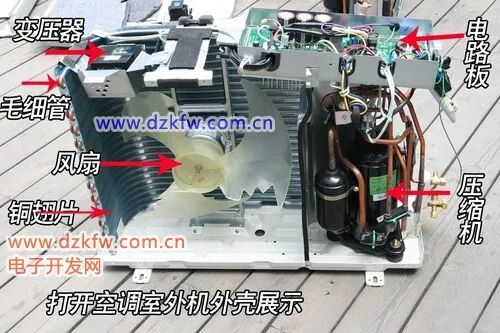

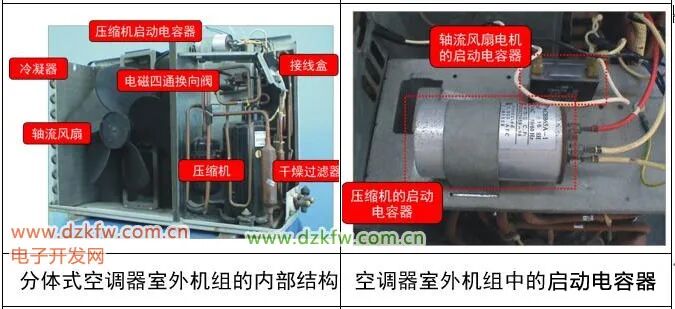

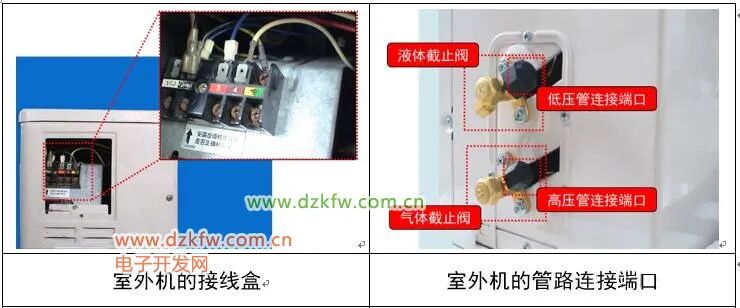

分体壁挂式空调器室外机的基本结构：

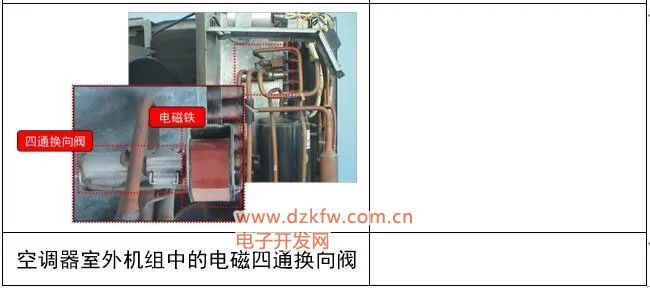

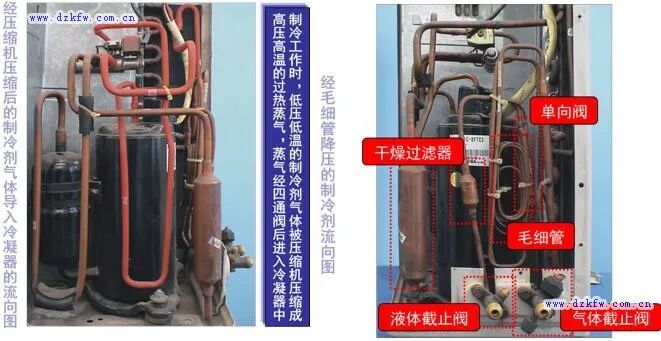

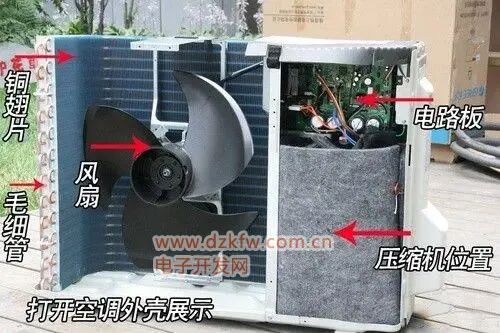

空调外机结构图

分体壁挂式空调器的遥控器：

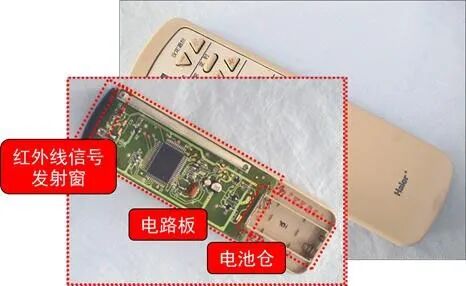

空调器所使用的遥控器：

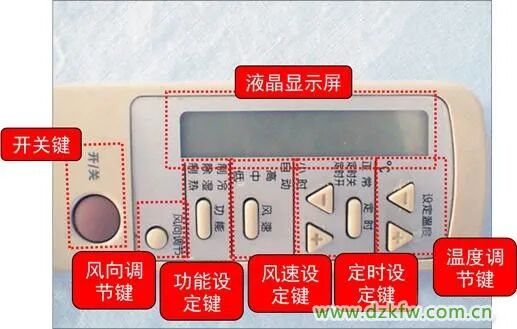

遥控器按键说明：

.
