多联机空调高低压传感器工作逻辑

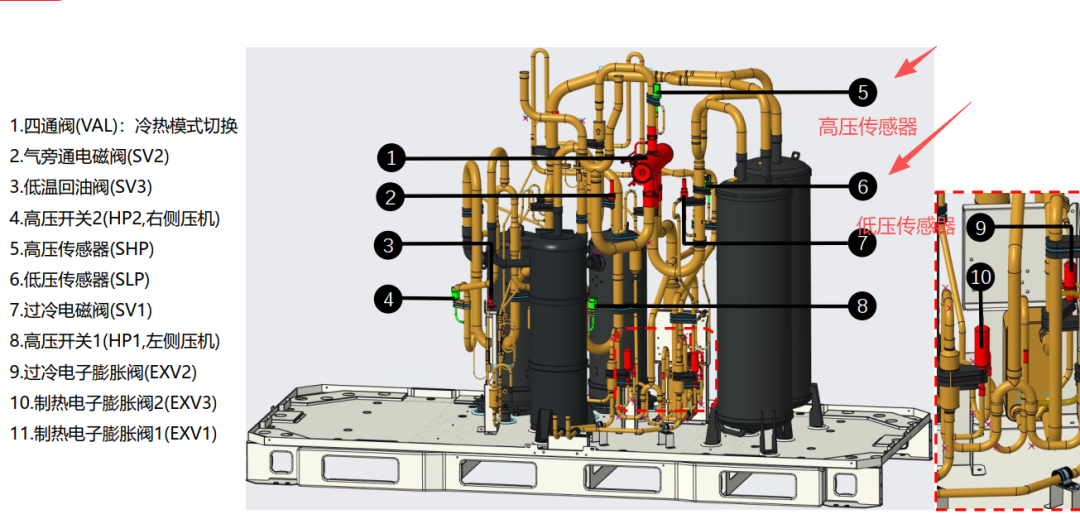

一、高压传感器（排气 / 冷凝压力传感器）

核心作用：用于检测空调系统高压侧（压缩机排气口与节流装置之间）的冷媒压力。高压异常时进行压缩机限频”和“制冷时控制外机马达的转速

安装位置：压缩机排气口、室外机冷凝器进口（高压侧高温高压管路）

信号类型：三线制（5V 供电、GND、0.5~4.5V 线性反馈信号），压力越高输出电压越大

监测对象：压缩机排气、冷凝侧 R410A 高压压力

保护控制（降频）：

设定值：通常为 3.70MPa。

动作：如果高压传感器检测到压力达到 3.70MPa 或以上，控制器会降低压缩机运转速度，以防止压力继续升高。如果在短时间内（如5秒）压力仍持续在 3.70MPa 以上，会进一步降低压缩机速度。

异常停止：

设定值：通常为 4.14MPa。

动作：如果高压传感器检测到压力持续（如连续10秒钟）达到 4.14MPa 以上，或高压开关（63H1）被激活，压缩机将立即停止，触发高压异常。

锁定机制：如果此异常在指定时间内（如60分钟）发生多次（如5次），机器会进行异常停止（三菱重工故障代码 E40），需要手动复位。

二、低压传感器（吸气 / 蒸发压力传感器）

核心作用：用于检测空调系统低压侧（节流装置后到压缩机吸气口之间）的冷媒压力。检测过热度，在制冷时控制过冷却盘管的电子膨胀阀开度，同时在低压异常时进行压缩机限频和控制室外机马达的转速

安装位置：压缩机回气口、室内机蒸发器出口（低压侧低温低压管路）

信号类型：同高压传感器三线电压反馈

监测对象：蒸发器蒸发、压缩机吸气压力

保护控制（降频）：

设定值：通常为 0.18MPa (不同机型可能有细微差异，如FDC112-155KXZEN2GJ文档中为0.14MPa)。

动作：如果低压传感器连续一段时间（如10秒钟）检测到压力低于或等于 0.18MPa，控制器会降低压缩机运转速度，以提升低压。

（一）高压传感器正常运行动态调节逻辑

1、室外风机转速闭环控制

高压升高→判定室外散热不足→提升室外风机转速，强化冷凝器换热；

高压偏低→降低风机转速，减少无用功耗，维持目标冷凝压力 2.6~3.2MPa 区间稳定运行。

2、压缩机变频频率联动

高压持续偏高：逐步降低压缩机运行频率，减少冷媒循环量，降低系统负荷；

高压偏低、负荷不足：允许压缩机升频，提升制冷制热能力。

3、电子膨胀阀 EEV 开度协同修正

高压过高时同步开大室内机电子膨胀阀，增加冷媒流量，辅助泄压；高压过低则小幅关阀节流。

4、冷热模式切换基准

制热模式下高压目标值整体抬高，依靠高压判断室内换热负荷，匹配多联机多内机负荷分配。

R410A 压力上限高，保护分三级递进，防止管路超压、压缩机过载烧毁：

一级预警（3.9MPa）：室外风机满速、压缩机降频 20~30Hz，持续 60s 观察压力回落；

二级限载（4.1MPa）：强制限制压缩机最高频率，关闭部分低负荷室内机，减少冷媒循环；

三级停机保护（4.2~4.4MPa 持续 120s）：压缩机、四通阀断电，报高压故障，故障锁定，需手动断电复位，禁止自动重启（防止反复超压爆管）。

（二）低压传感器正常运行动态调节逻辑

1、吸气压力变频控制

低压低于目标值（0.35MPa）→降低压缩机频率，减少冷媒吸入量，避免蒸发不完全；

低压高于 0.6MPa→允许压缩机升频，提升换热输出；

CPU 通过高低压差值计算压缩比，优化压缩机运行效率，降低损耗。

2、电子膨胀阀节流控制

低压偏低代表蒸发不足、冷媒偏少→开大 EEV，增加冷媒进入蒸发器；

低压过高、蒸发负荷大→关小 EEV，防止回气带液。

3、低温防结霜联动（制热）

制热低压持续过低，判定室外换热器结霜，自动触发四通阀换向化霜程序。

低压过低分级保护逻辑（核心防液击、蒸发器冻裂）

一级预警（0.35MPa）：提升室内风机转速、全开电子膨胀阀，尝试提升蒸发压力；

二级限频（0.3MPa 持续 90s）：压缩机强制降最低频率运行；

三级停机保护（0.2~0.3MPa 持续 120s）：整机停机，报低压故障；

复位逻辑：压力回升至 0.45MPa 以上可自动复位，避免频繁启停冲击压缩机。

三、高低压传感器协同联动完整逻辑

1、冷媒充注判断

高低压同步偏低：系统缺氟；

高低压同步偏高：冷媒加注过量；

高压高、低压低：管路堵塞、冷凝器脏堵。

2、负荷匹配判断

多联机部分内机关闭：低压下降、高压小幅上升，主板自动下调压缩机频率，匹配实际负荷。

3、故障互检

主板同时采集两路压力信号，若高压极低、低压极高，判定四通阀串气；两路信号无电压反馈，判定传感器断线 / 损坏，直接锁机报错。

四、制冷 / 制热工况逻辑区分

1、制冷模式

高压监测外机冷凝器散热；

低压监测室内蒸发器蒸发；

高压保护优先级更高，夏季高温极易超压停机。

2、制热模式

四通阀换向，外机变为蒸发器（低压侧），内机为冷凝器（高压侧）；

低压传感器监测室外蒸发压力，低压过低自动化霜；

高压传感器控制室内制热输出上限，防止内机换热器超温。

六、传感器失效逻辑

任意传感器断线、短路、漂移：主板无法读取有效压力，直接判定传感器故障，锁定压缩机启动，弹出对应故障代码，整机禁止运行，保护压缩机不受失控压力损坏。
