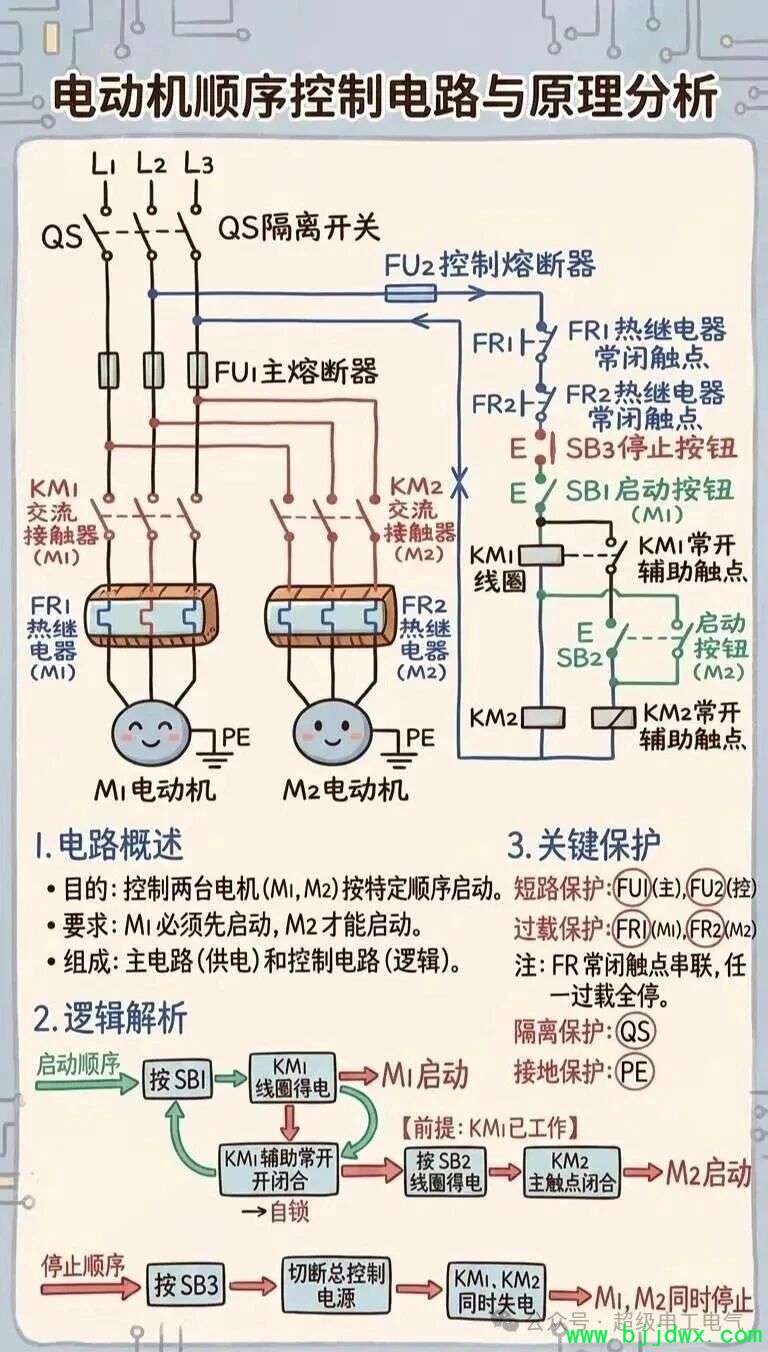

电动机顺序启动电路分析

2026-6-9 09:39| 发布者: 好人| 查看: 7| 评论: 0

摘要: 电动机顺序启动电路分析一、电动机顺序启动电路分析1、按下SB1，KM1线圈得电。2、KM1icon主触点闭合，M1启动。3、KM1常开辅助触点闭合，实现KM1自锁，并接通SB2回路。4、此时按下SB2，KM2线圈才能得电。5、KM2主触点 ...

电动机顺序启动电路分析一、电动机顺序启动电路分析1、按下SB1，KM1线圈得电。2、KM1icon主触点闭合，M1启动。3、KM1常开辅助触点闭合，实现KM1自锁，并接通SB2回路。4、此时按下SB2，KM2线圈才能得电。5、KM2主触点闭合，M2启动。6、KM2常开辅助触点闭合，实现KM2自锁。关键点：M2的启动受KM1控制，必须M1先启动，M2才能启动。二、电动机停止与保护分析1、按下SB3，整个控制电路断电，KM1、KM2线圈失电，M1、M2同时停止。2、若M1过载，FR1常闭触点断开，控制电路断电，M1、M2停止。3、若M2过载，FR2常闭触点断开，控制电路断电，M1、M2停止。4、FU1、FU2提供短路保护。
