单相电容电动机接线图

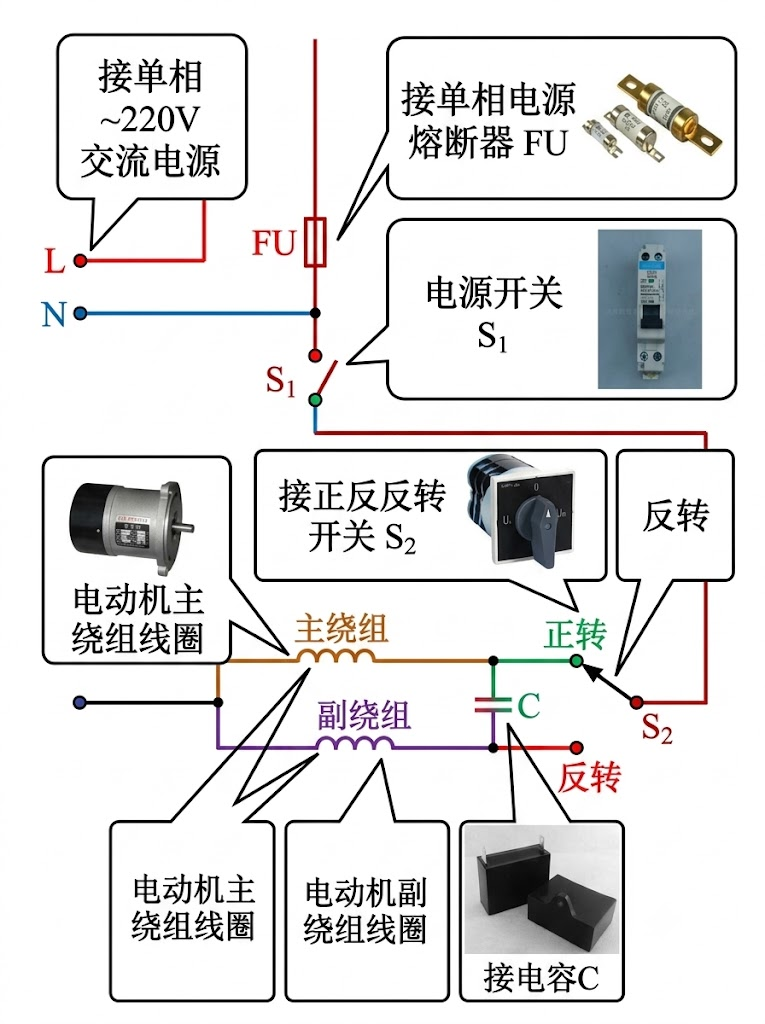

1. 可逆控制（图a）：主要用于洗衣机

• 核心功能：通过改变电动机转向，实现洗衣机波轮的反复正反转。

• 工作原理：操作开关S2。单相电容电机的两个绕组（主、副）在空间上互差90°，通过开关切换，将电容串联到不同的绕组上，从而改变电流的相位领先关系，实现磁场旋转方向的反转。

• 应用关键：要求两个绕组完全相同，互为“主、副”，以保证正反转性能一致。

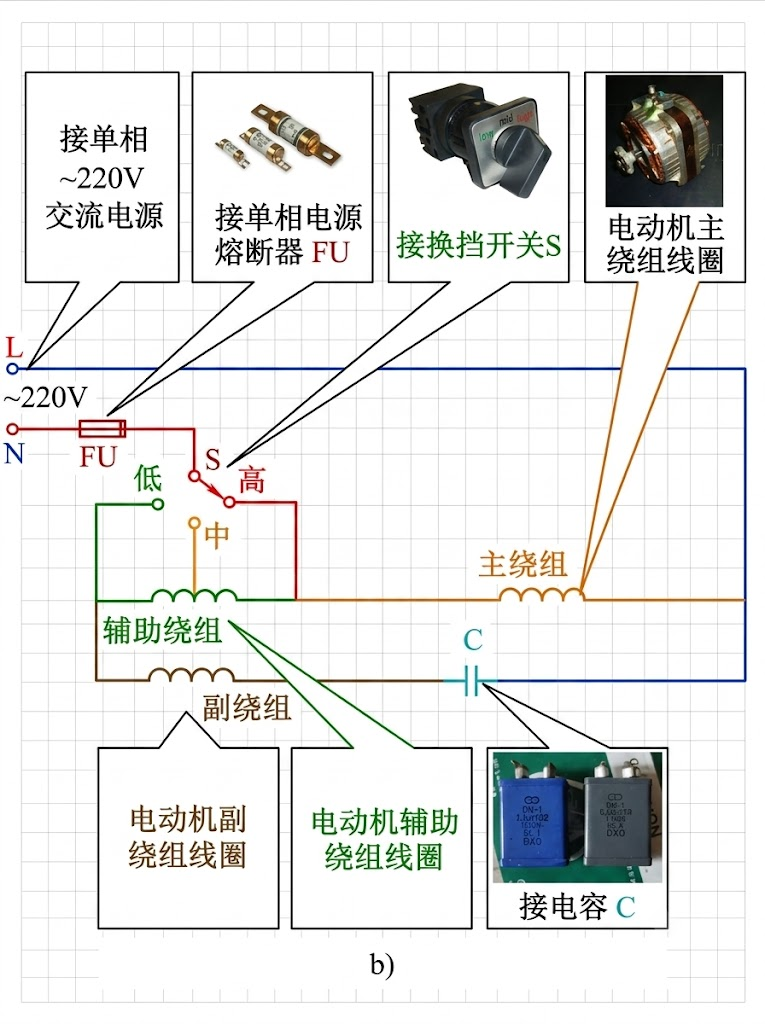

2. 带辅助绕组的抽头调速（图b）：常用于电风扇

• 核心功能：通过改变主绕组上的实际电压来调节转速。

• 工作原理：拨动开关S，改变辅助绕组（即调速绕组）的抽头接入点。这相当于改变了主绕组的匝数或分压，从而改变其端电压和磁场强度，达到调速目的。

• 成本与性能：这种方法省去了额外的电抗器，结构简单，成本较低，但调速的平滑性可能略逊于电抗器式。

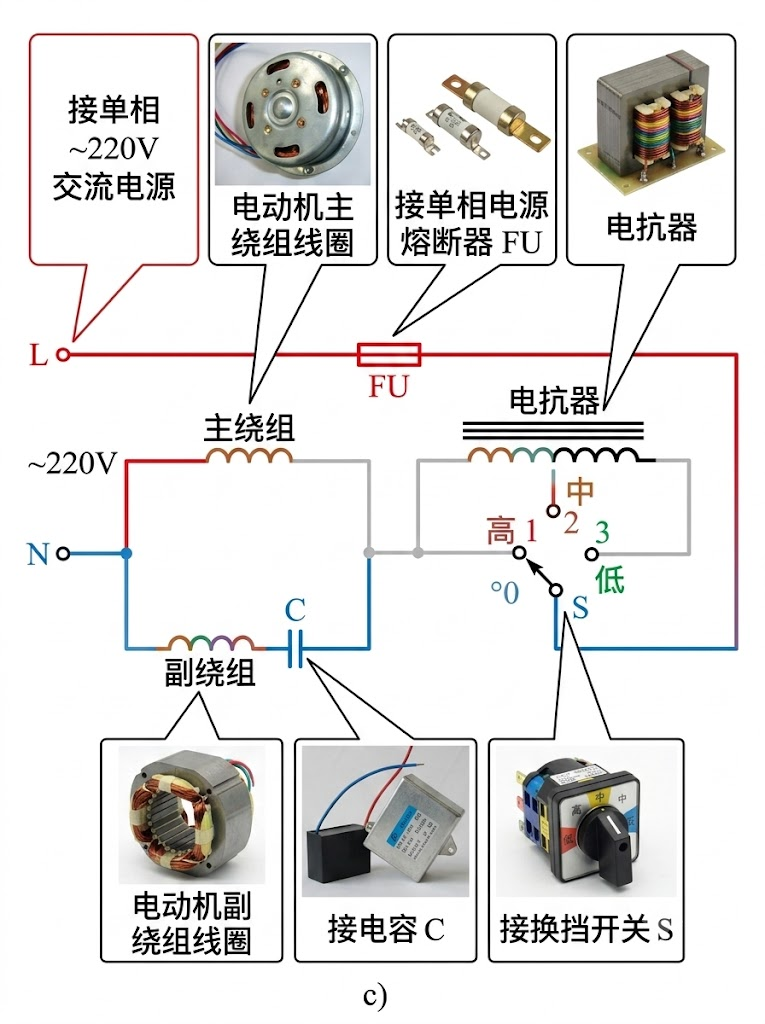

3. 电抗器调速（图c）：广泛应用于家用电风扇

• 核心功能：利用电抗器串联降压来分档调速。

• 工作原理：调速开关串接一个多抽头的电抗器（带铁芯的电感线圈）。选不同档位，就串入了不同感抗值的线圈，从而改变加在电机两端的电压，实现调速。

• 操作要点：通常要求先从“1”档（高档）起动。 因为此时电抗器不接入，电机在全电压下起动，转矩大，能顺利克服静摩擦。待电机运行起来后，再切换到其他档位降速。如果一上来就用低速档，可能会因起动电压不足而导致电机无法起动甚至烧毁。
