自动空气清新器电路工作原理

这款自动空气清新器电路的核心是一个闭环自动控制系统，利用气敏传感器实时监测空气质量，并根据污染程度自动启停负氧离子发生器。整个电路可分为空气检测与开关电路（传感控制部分）和负氧离子发生器电路（高压执行部分）。

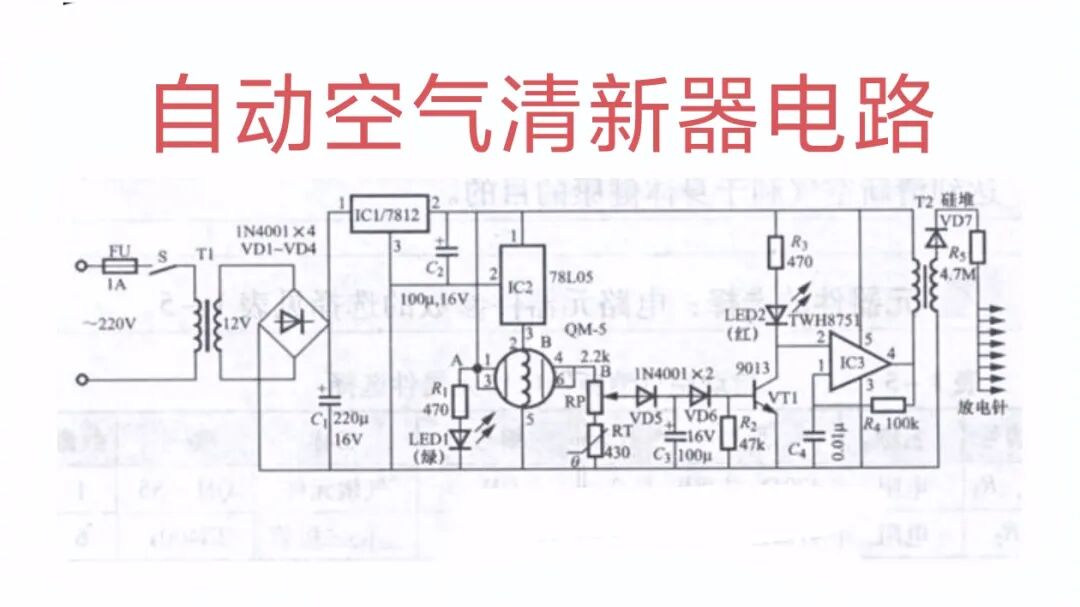

如图示

一、空气检测与开关电路（传感控制）

该部分的核心是QM-5气敏传感器，它像一个对烟雾、异味极其敏感的“电子鼻子”。在洁净空气中，QM-5内部电阻极大；当有害气体浓度升高时，其电阻会迅速下降。

电路上电后，电流经R1、QM-5、可调电阻RP到地。QM-5电阻的变化直接影响电路中B点的电位：空气洁净时，QM-5电阻大，回路电流小，其上的电压降大，导致B点电位较低；空气污染时，QM-5电阻下降，B点电位随之升高。

B点电位连接到晶体管VT1的基极。VT1在此作为电子开关：B点电位低时，VT1截止，其集电极输出高电平；B点电位升高到一定程度，VT1饱和导通，集电极电位被拉低至接近0V。此外，热敏电阻RT紧贴QM-5安装，提供温度补偿，避免环境温度变化干扰检测结果。

二、负氧离子发生器电路（高压执行）

执行部分的核心是TWH8751功率开关集成电路，它被配置为约1kHz的振荡器。其②脚（选通端）是总开关：高电平时强制振荡器关闭，低电平时振荡器工作。

TWH8751振荡后，其输出脚驱动变压器T1，再推动专用高压变压器T2。T2将低压脉冲升压至约5000伏，连接到一组尖锐的金属放电针阵。在高压下，针尖处空气被电离产生大量电子，电子附着在氧气分子上形成负氧离子。电路采用开放式电极设计，利于负离子扩散，同时避免密闭空间内臭氧过度积累。

三、全自动工作流程

1. 待机状态（空气洁净）：QM-5电阻大 → B点电位低 → VT1截止 → TWH8751②脚高电平 → 振荡器关闭 → 无高压，不产生负离子。

2. 启动状态（空气污染）：出现烟雾等 → QM-5电阻下降 → B点电位升高 → VT1导通 → TWH8751②脚低电平 → 振荡器工作 → 产生5000V高压 → 放电针电离空气 → 释放大量负氧离子。

3. 停止状态（净化完成）：负离子中和污染物 → 空气变洁净 → QM-5电阻回升 → B点电位降低 → VT1截止 → 系统自动恢复待机。

由上分析可知，该电路通过气敏传感器QM-5感知空气污染程度，利用VT1构成开关电路，精确控制TWH8751高压振荡器的启停，实现了“污染即启动，洁净即待机”的智能闭环控制。它将污染检测与高压负离子产生有机结合，结构简洁且高效，是一个经典的环境自动控制应用实例。
