电流源在放大电路中的好处

在模拟电路中，电流源是不可或缺的元器件。在放大电路中，它既可以用于稳定静态工作点，又能够在改善放大电路的动态性能。下面仔细来说说电流源。

1.结构和工作原理

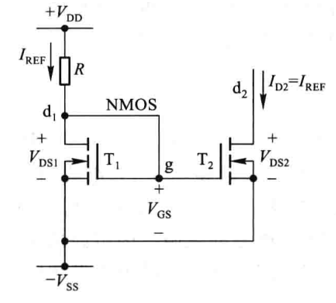

如图1所示的为一个电流源，也称为镜像电流源。两个背靠背的N沟道场效应管

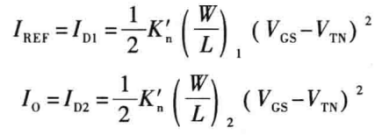

电流源的大小可以计算为：

电流源的大小与

图1

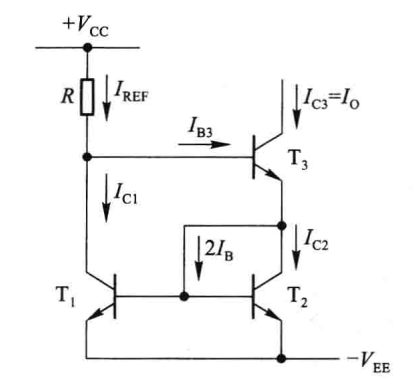

同理，采用BJT管组成的电流源如图2所示。和图1比较，就是用BJT管替代了场效应管而已。其电流大小为：

图2

2.好处

1.作为有源负载，提升放大电路的增益。如图3所示。共射极放大电路中，用镜像电流源来替换三极管的集电极电阻

替换之后，电压增益为：

由于电流源的交流阻抗非常大，故能够提升放大电路的电压增益。

图3

2.稳定放大电路的静态工作点。如图4所示。

图4

3.易于集成，易于实现。从电路结构上看，电流源需要两个性能几乎完全一样的三极管，保证一致性，这个对于集成电路生产来说，比较容易实现。因此，在集成运放、乘法器等集成电路中，常常采用镜像电流源来设置静态工作点。

结论

电流源是模拟电子技术中的常用元件，它能够提升放大器的电压增益，稳定放大器的静态工作点，且易于集成和生产。
