格力变频空调故障维修与电气原理图

[复制链接]

小编

帖子
1095
主题
979
积分
31650
在线时间
0 小时
注册时间
2005-3-5
最后登录
2022-6-19
发表于 2022-6-9 17:32 | 显示全部楼层 |阅读模式

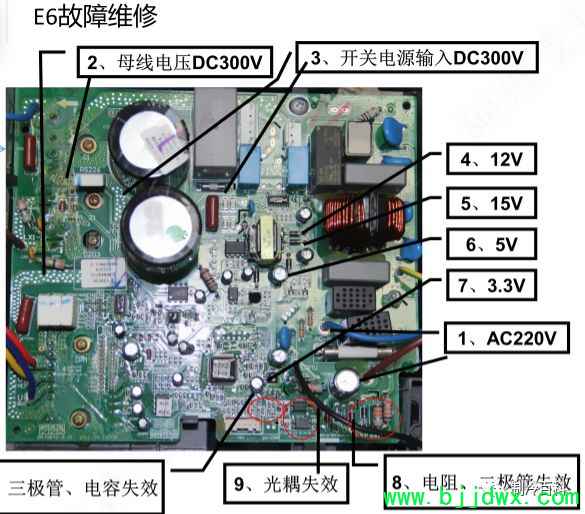

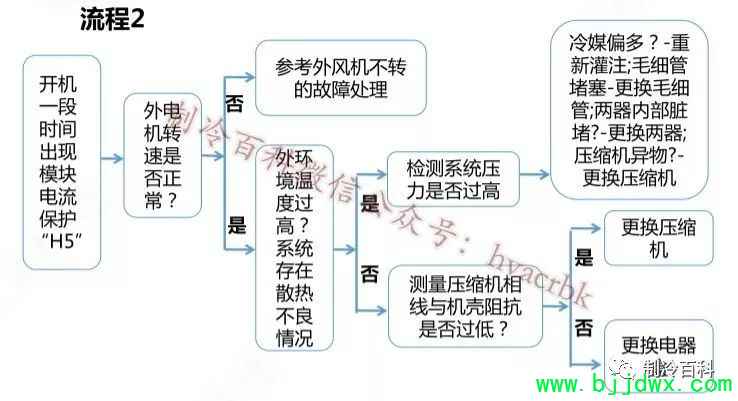

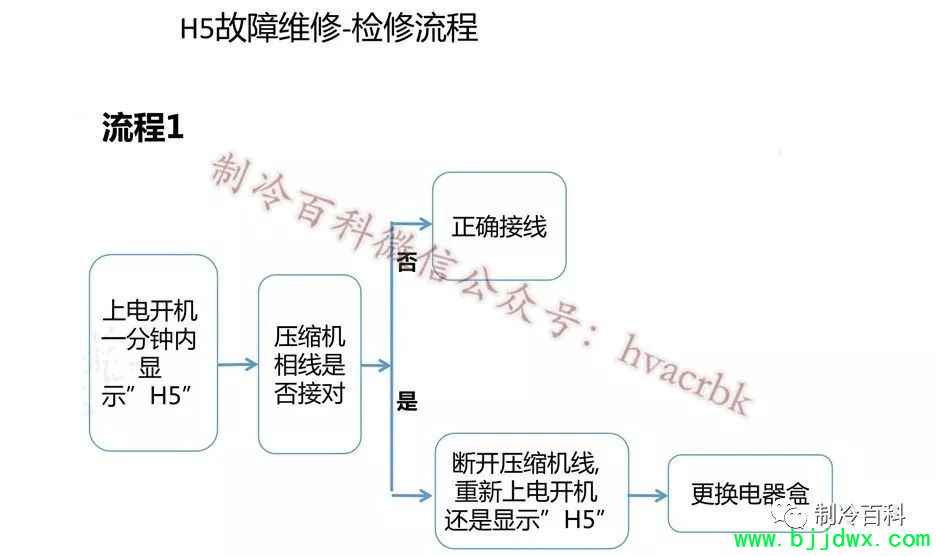

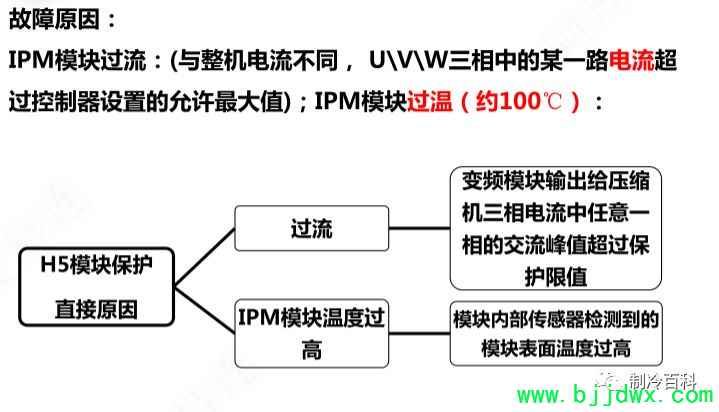

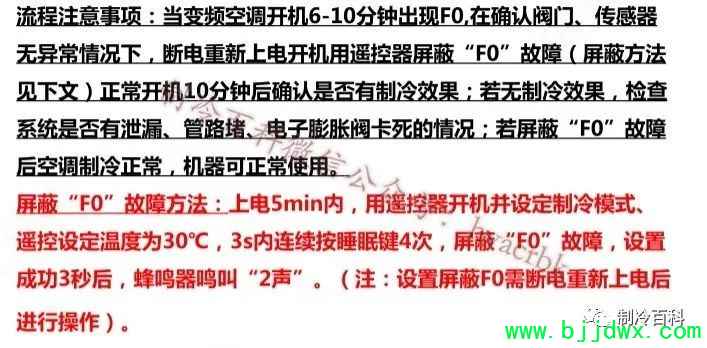

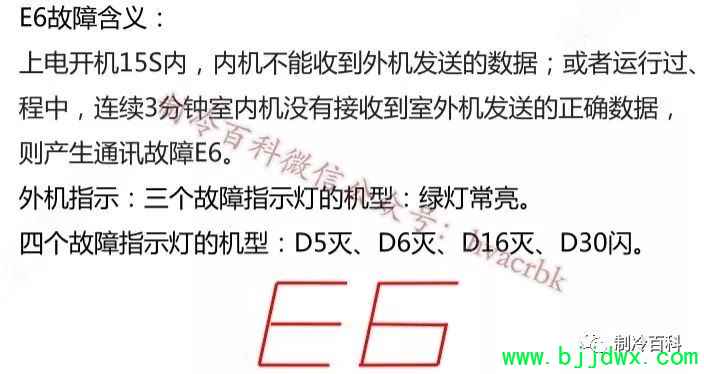

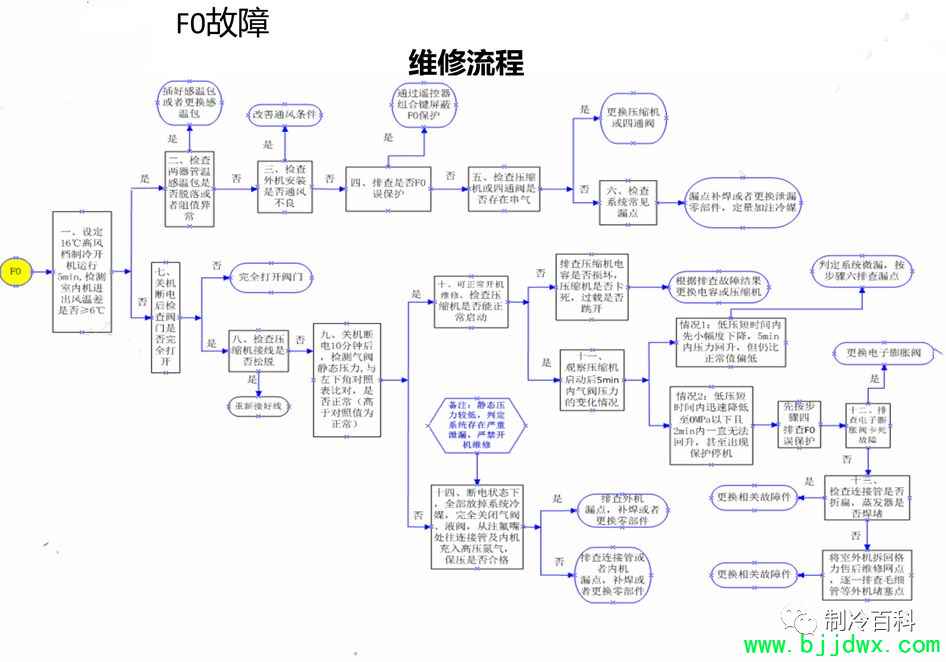

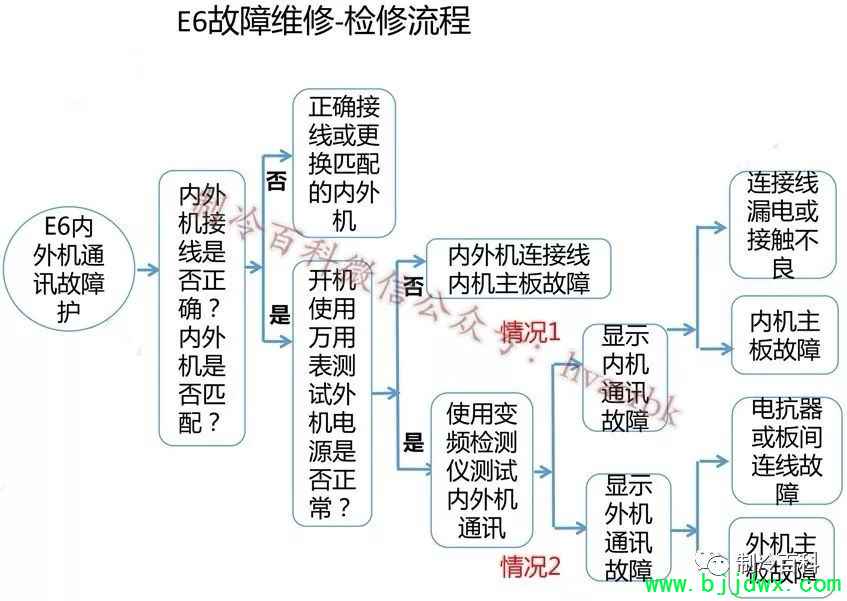

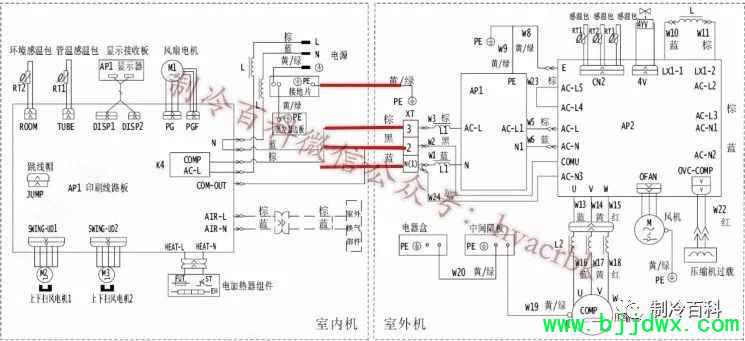

电气原理图

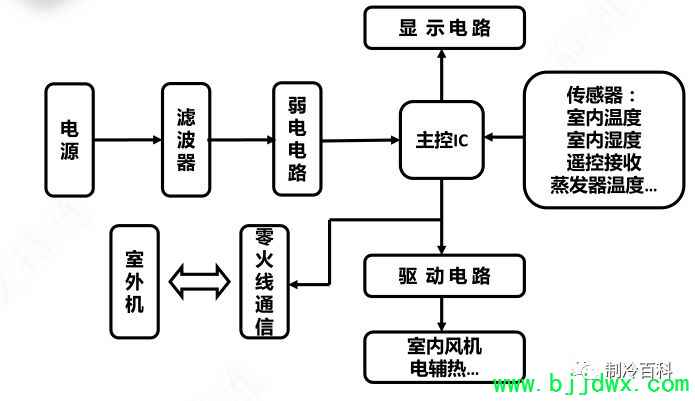

a5840d6374d68606aacd644e34afaf5d.jpg 内机控制框图:

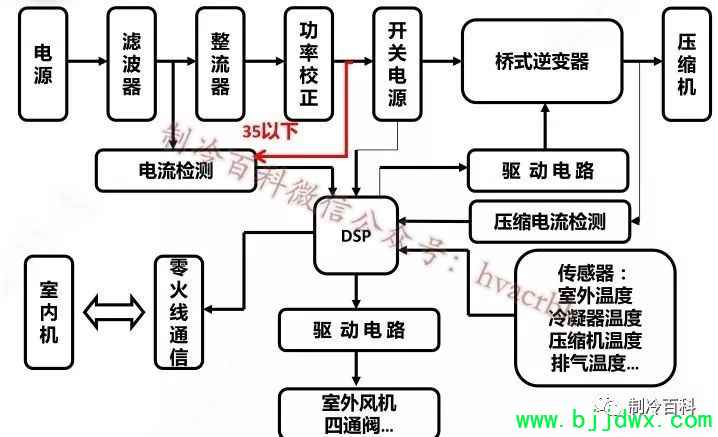

26b80039e87f40a474e68d0c593ec5e8.jpg 外机控制器框图:
fbc0cf7594ebf25900010deeaefdf69f.jpg 内机主板:

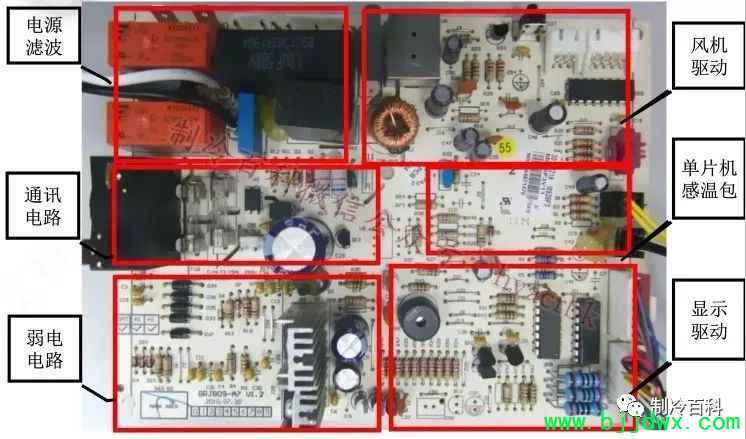

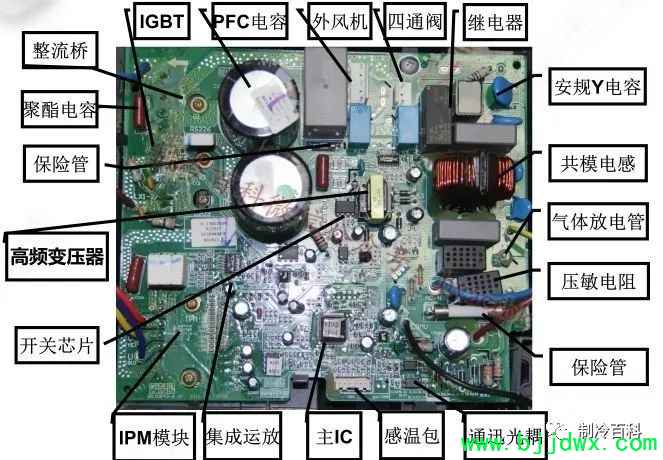

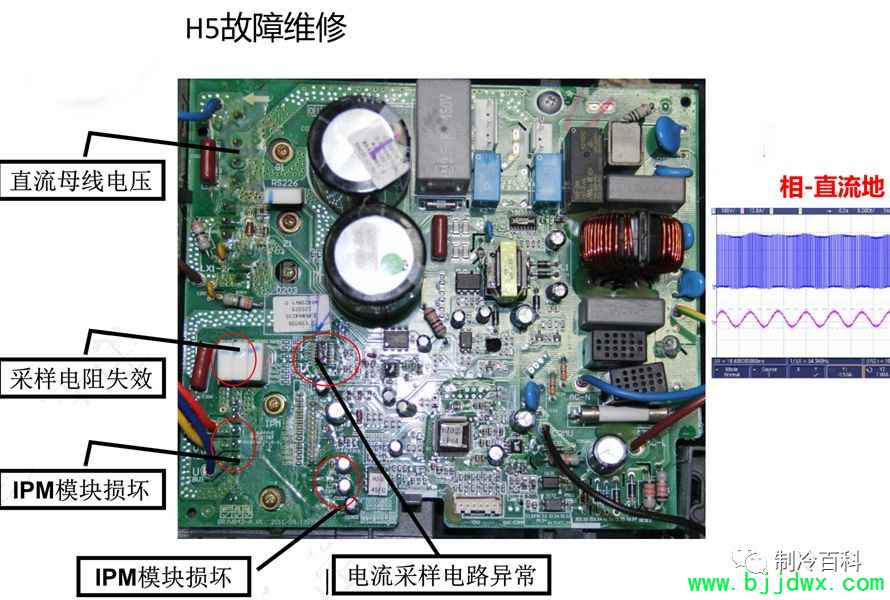

9cfc4d3c5989e611e4782177a3d00cd0.jpg 外机主板:

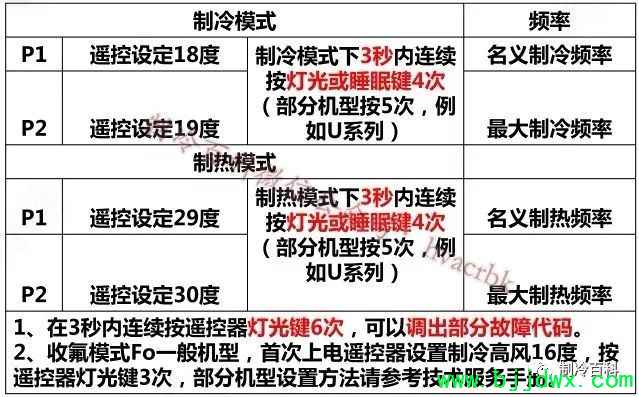

a15a7b60e27ed32a5c414157fb4f1ce4.jpg 遥控器设置运行频率:
