变频空调中的电子膨胀阀和毛细管作用一样，起降压节流。

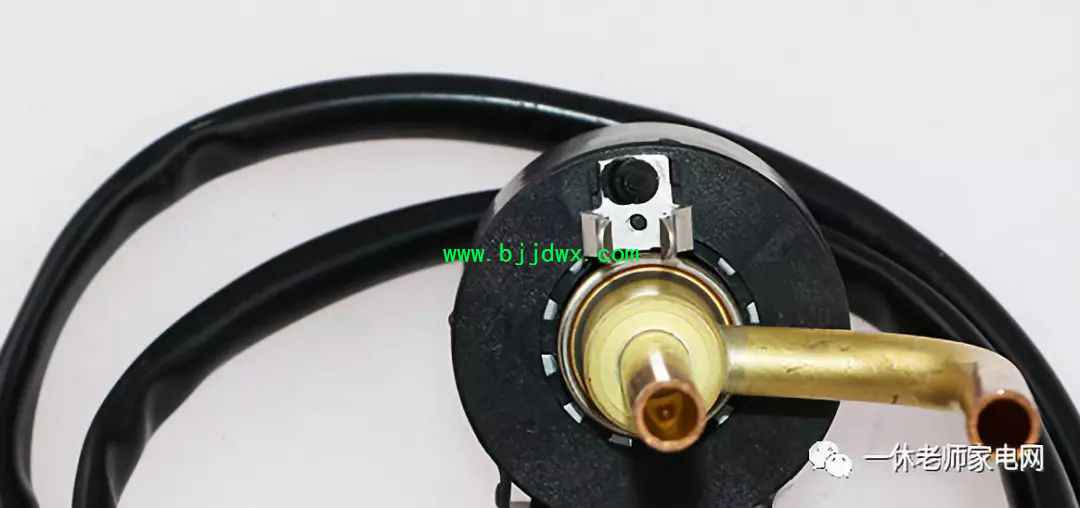

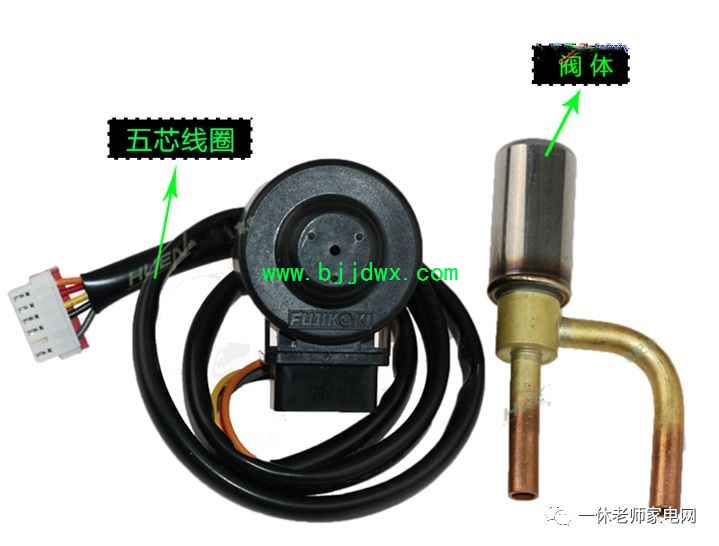

CPU输出控制电压，驱动膨胀阀线圈，带动阀芯上下移动改变流量。使流入蒸发器的制冷剂和变频压缩机的转速相适应（压机转速高时，膨胀阀的开启程度就大，压机转速低时，阀芯开启程度就小）， 达到精确调整制冷效果。

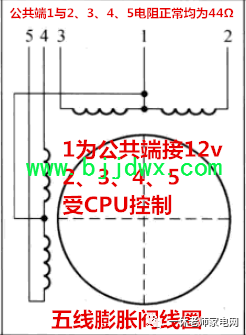

电子膨胀阀的阀芯开启程度，和变频压缩机转速不能匹配时，制冷效果会很差（可能还不如毛细管），电子膨胀阀 公共端与 2 、3、4、5、正常均为44Ω。

公共端接12V ，其余4根 通往cpu控制电路。

断电时电子膨胀阀应复位，这时可通过听到有“咯嗒”的声音 ，感觉是否振动来判定阀芯是否有问题。

在关机状态下，阀芯一般处在最大开度，拔了线圈插头，然后开机运行如果制冷剂无法通过，可以判定阀芯卡死了。

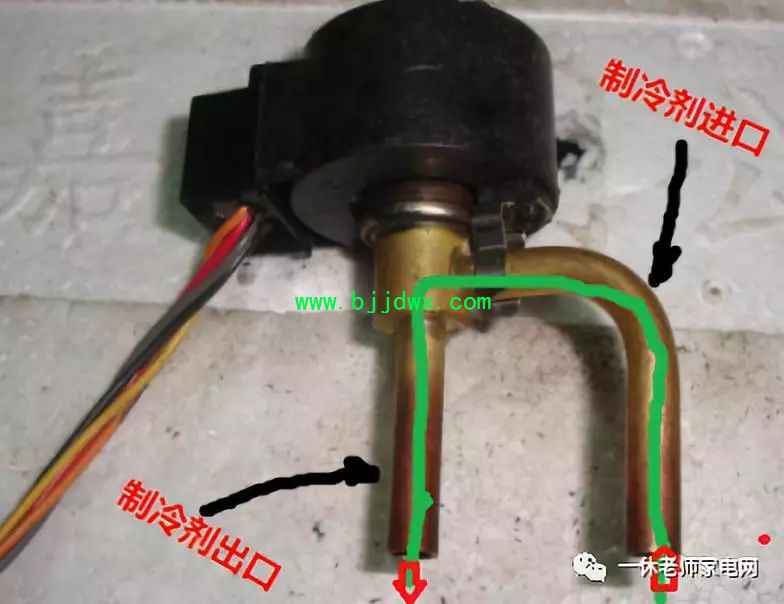

正常情况下，开停机有“咯嗒”的响声。制冷时用手摸电子膨胀阀的两端，进口处是温的，出口处是凉的。

一般电子膨胀阀很少坏，重点检查输出的驱动IC，和驱动电压是否正常，最好有示波器检查12V 的纹波，因为12V的纹波大造成电子膨胀阀打开失常的不少见。实际检修中因为没有办法模拟，多数都是直接更换掉电子膨胀阀后，如果不正常再检查外围的驱动电路和控制电路板的数据。

我们实际维修时是用氮气来测试电子膨胀阀的开度，但是要模拟好各个管温的条件，一般是把冷凝器用2-3.2K 电阻代替，内机管温用3.2-6.8K的电阻代替。具体用多大的可以参考上下拉电阻来参考选择。如果是大型机组有低压保护的要关闭低压开关，连接内外机之后保证通讯正常，在电子膨胀阀输入端焊接三通和接入压力表，打开氮气罐和调压阀，稳定压力10-15公斤，此时，不管电子膨胀阀是否通气都无所谓，通电内外机强制测试模式。

看看电子膨胀阀是否可以动作，如果是打开氮气压力之后，如果是一直有气体喷出，或者没有喷出，通电后有气体喷出而且可以改变，那么大概可以判定电子膨胀阀正常，电子膨胀阀的调节大小，可以看压力表的压力改变情况判断。这个方法是以前维修配件比较缺的时候做判断。后来，配件多了，不管是否坏就直接更换掉。但是，到了后来检测手段更加先进齐全了，就不再用这个办法了，我们现在直接用别的方法检测电子膨胀阀是否正常了。

---

.......
