[分享] 九阳JYDZ-8型豆浆机工作维修原理分析和电路图

[复制链接]

初级技师

Rank: 8Rank: 8

帖子
89
主题
69
积分
1085
在线时间
3 小时
注册时间
2005-3-9
最后登录
2019-8-1
发表于 2019-4-26 17:00 | 显示全部楼层 |阅读模式
九阳JYDZ-8型豆浆机工作原理分析

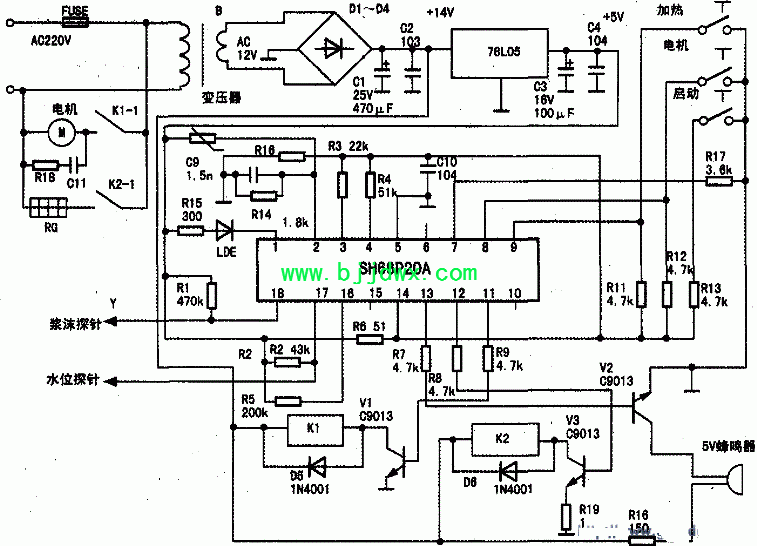

  整机电路见图所示。接通电源,220V交流电经变压器B降压。由D1~D4整流,C1、C2滤波输出14V直流电压,分别给继电器K1、K2和蜂鸣器供电;另一路经三端稳压块78L05转换成稳定5V电压为CPU(SH66P20A)14脚供电。此时CPU的13脚输出信号经V2驱动蜂鸣器发出“嘀”的一声提示,同时发光二极管LED发光指示,整机处在待机状态。

  当按下启动开关时,CPU的⑦脚由高电平变成低电平。如果CPU的17脚外接的水位探针检测到杯体内无水后,CPU的17脚变为高电平,CPU的13脚输出高电平,蜂鸣器长鸣报警。


  加热器停止加热,防止干烧;如果检测到杯体内有水,CPU的17脚为低电平,12脚输出高电平,V3饱和导通、继电器K2吸合,加热器工作。

  当水温达到84℃以上时,通过温度传感器RT检测,CPU的②脚变为高电平,CPU的11脚输出高电平,V1导通,继电器K1吸合,电机M高速转动进行打浆。打浆4次后,CPU的12脚输出高电平继续加热。直到豆浆沸腾,浆沫溢出到浆沫探针电极后,CPU的18脚变成低电平,12脚输出低电平停止加热。当浆沫离开探针电极后,CPU的18脚又变成高电平,同时12脚输出高电平控制加热器继续进行加热,加热累计15分钟后,CPU的11、12脚同时输出低电平,13脚输出报警信号。K1、K2释放,LED闪烁指示。自动执行程序完成
