[分享] 佳能16-35F2.8 II数码相机镜头摔断后座后的修复过程

[复制链接]

论坛管理

北网管理员

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

帖子
2676
主题
1196
积分
201856
在线时间
3066 小时
注册时间
2013-6-10
最后登录
2019-3-23

乐于助人勋章资料贡献勋章推广活动勋章

QQ
发表于 2019-3-13 13:35 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
第二次遇见这个镜头摔成这样,除了光圈线以外,所有的排线都断了,上次只是断了马达线,和对焦排线,看来这次的难度比较大了,要把马达组拆下来才可以。有点无从下手。问别人说这个光偶对焦线如何能连上,远水解不了近渴,先拆掉马达,结果就取不下来了。既然没人告诉我下一步该怎么办,我想了个方法,查询了一下进EF17-40

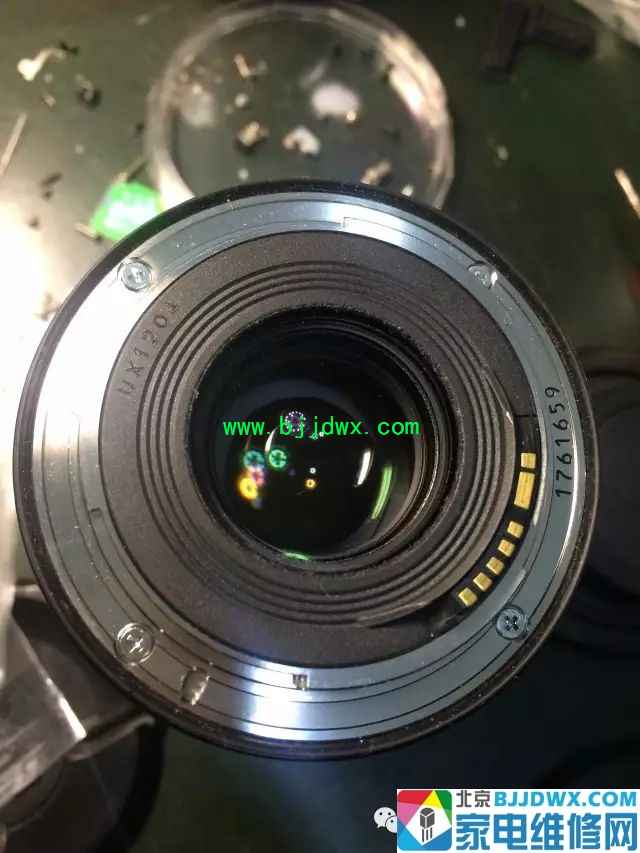

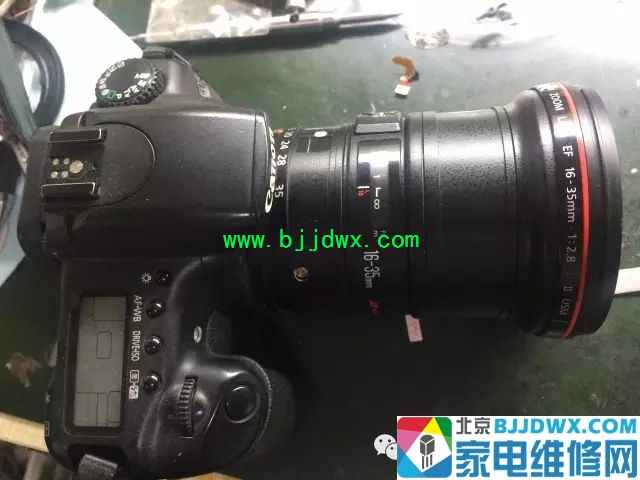

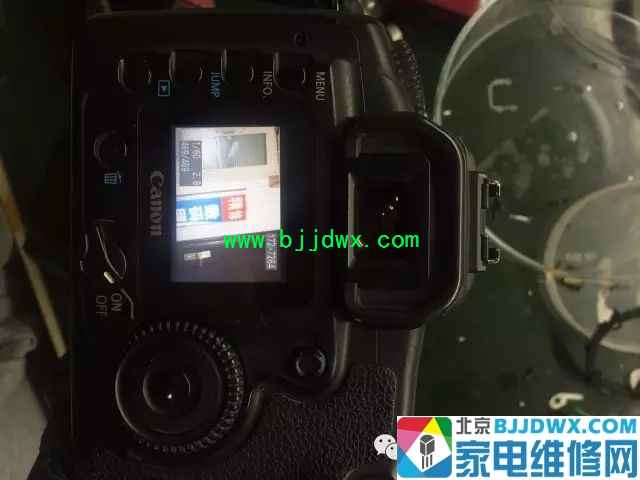

用古老的20D拍摄,一次成功。对焦十分顺畅。

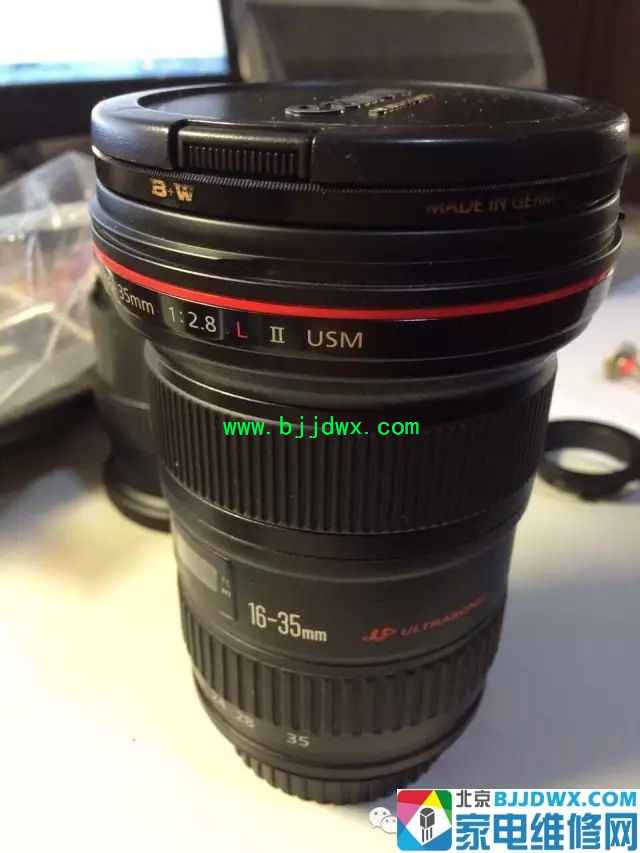

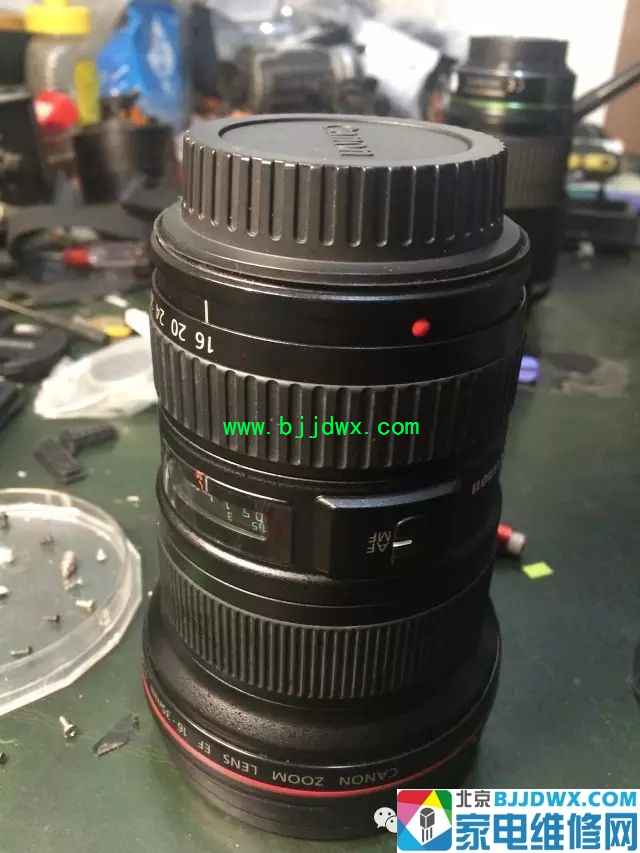

满血复活,明天给客户寄回。

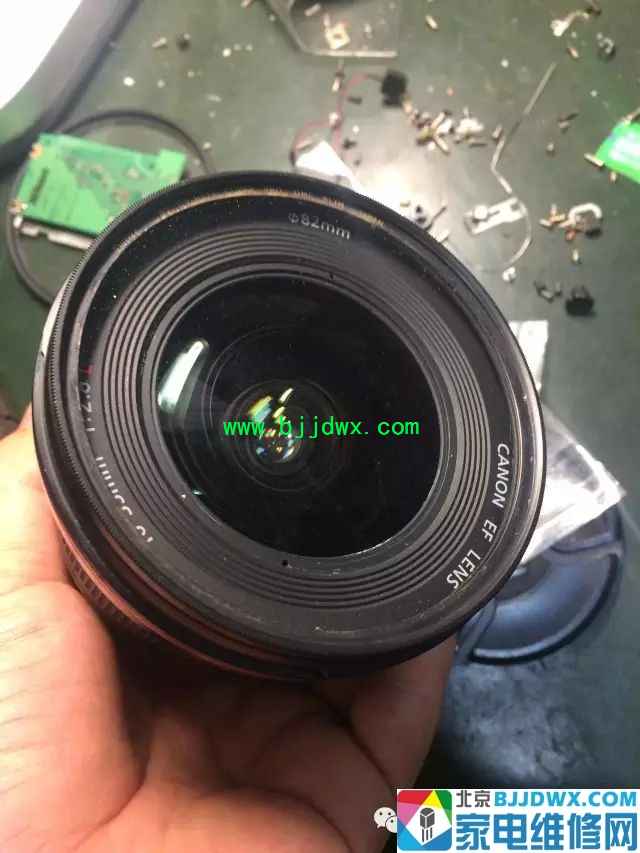

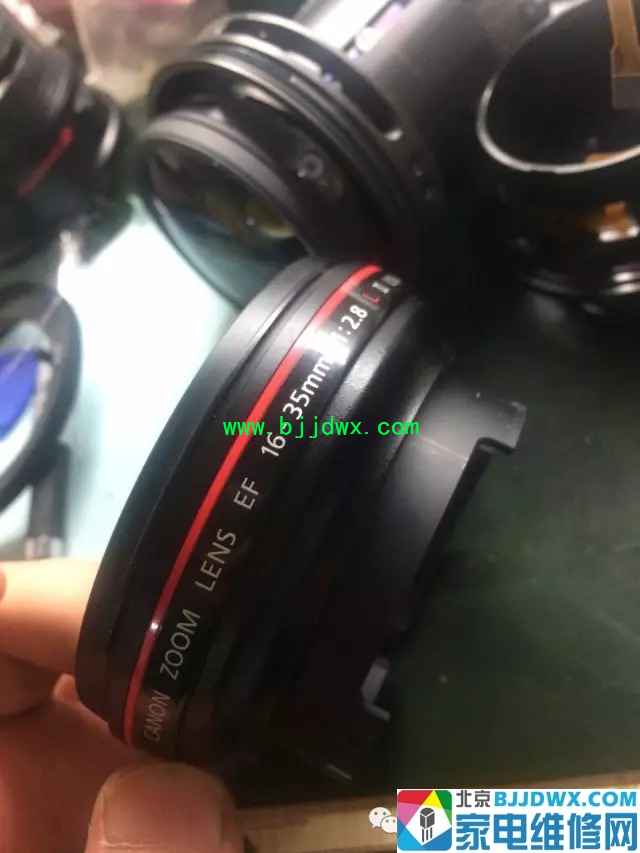

17-40镜头的拆解图。网上可以百度的。都是广角头,原理应该一样,分析得出的答案是必须从镜头前面下手了。用镊子把装饰圈撬下来。胆大心细,即便不小会把镜片划伤,但是也要拆啊。这个时候就看见有四个螺丝,UV桶也就下来了。触类旁通啊!

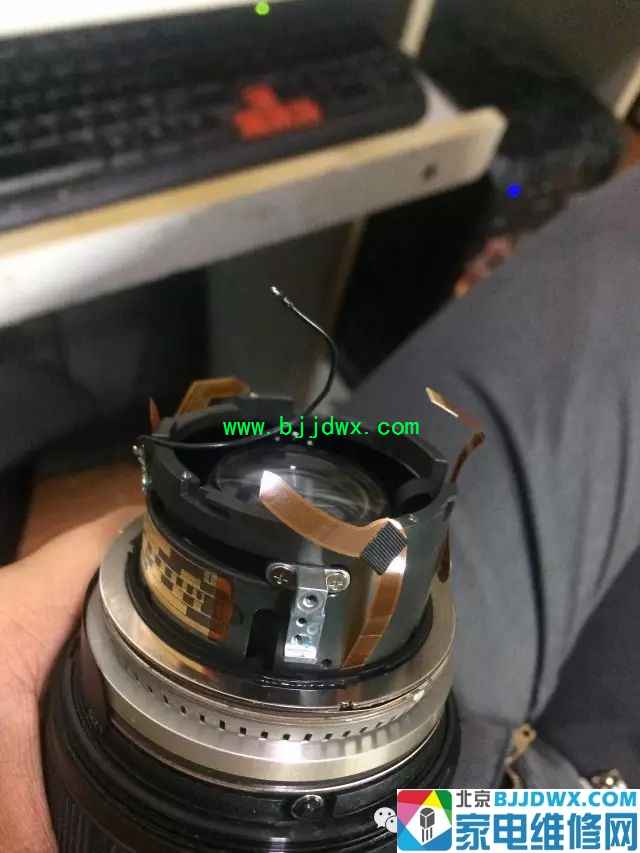

从上图可以看出断了这么的线,马达排线是最好连的。只有四根,用线圈的漆包线,连好就OK了。马达线在设计的时候预留了维修点,上上焊锡,在马达线头上夜上上焊锡,漆包线一连接,结实的很。

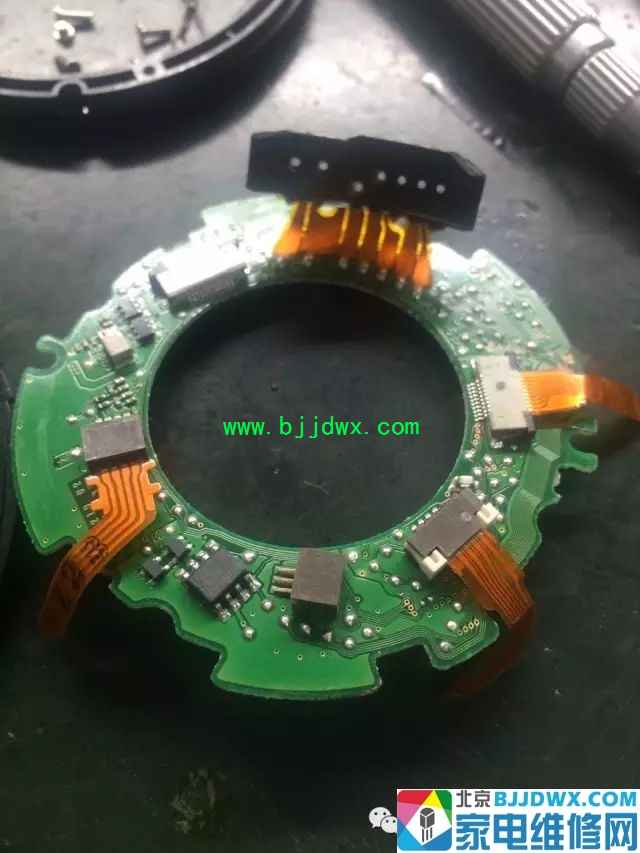

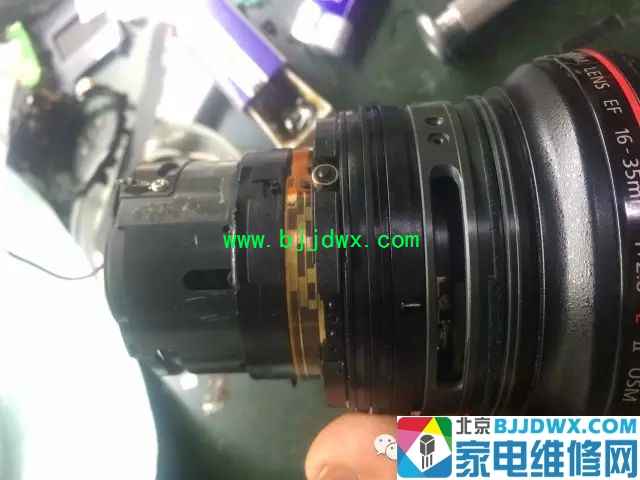

镜头的内部结构,这个更复杂,今天没有用到拆它,

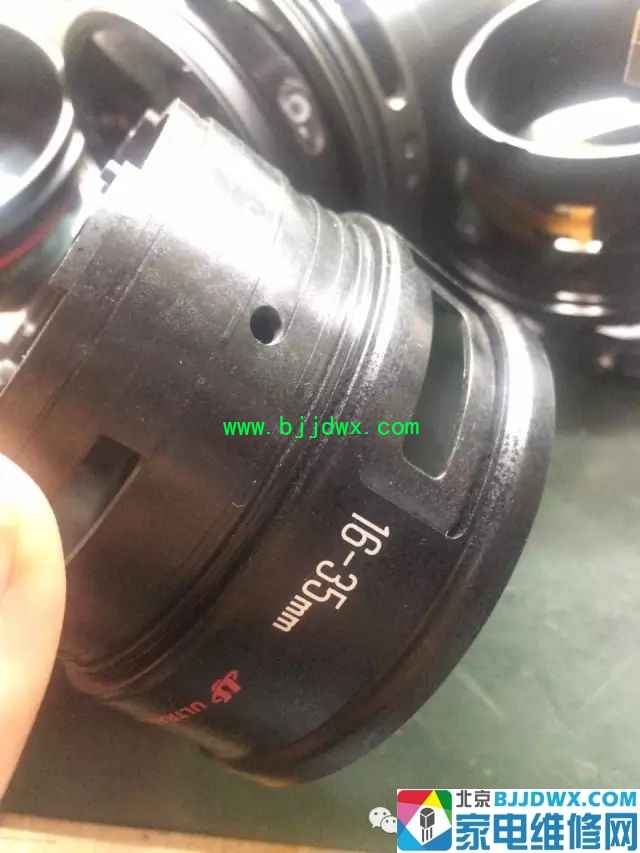

这个变焦筒必须换,承受力的。也有人可以粘好,但是不牢靠。

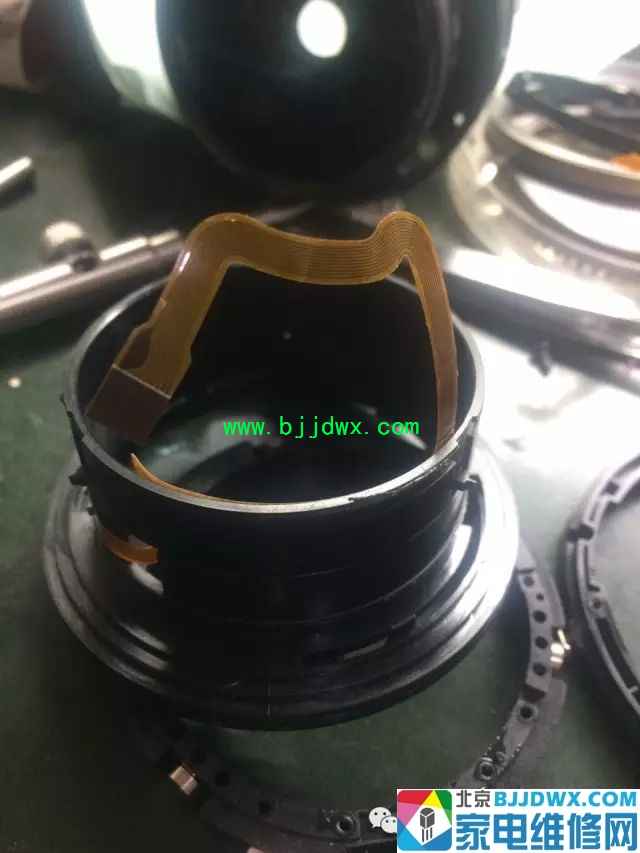

这次增加难度就是这根线,下面有光耦,和内筒变焦排线。此图是我已经换上新的了,上次定配件发货,发错的这个线,阴差阳错的用上了。
要是这根线不断,马达组都不用拆,没有这么复杂。

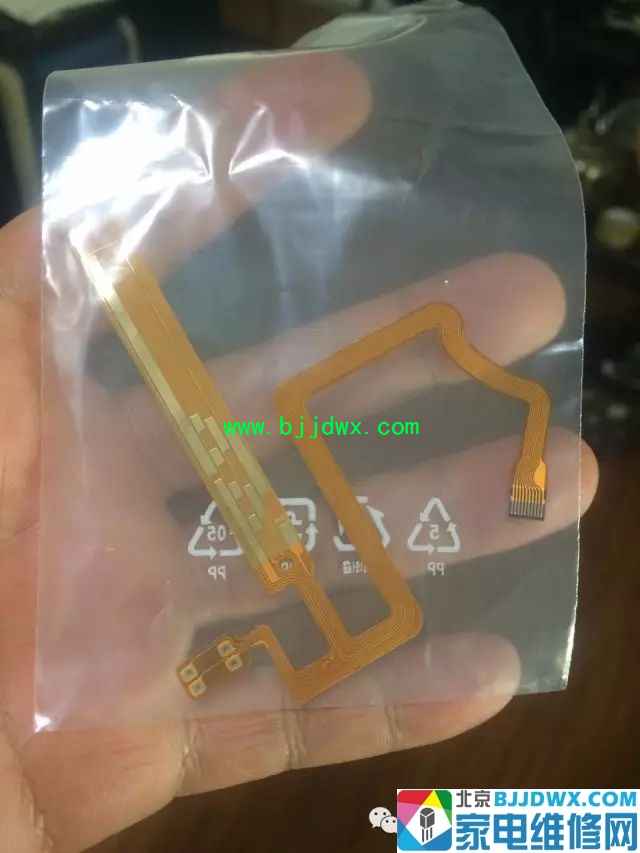

上次订货发错的线,有好多人把它认为是16-35一代的对焦线,不拆不知道,一拆吓一跳啊!

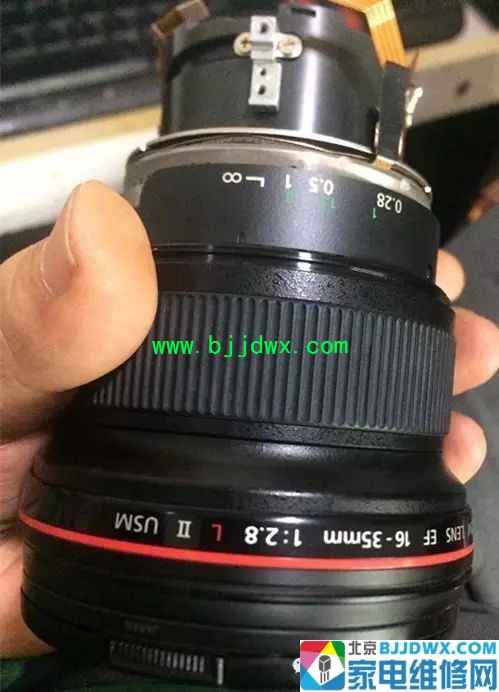

拆马达,需要做好记号,装的时候不要装错位置了,我是在马达线的位置做个记号。压圈按住,逆时针转一点就下来了。

维修的乐趣在于,别人越是不说,自己越要琢磨,多看,多想。相机都是人工装出来的,所以一定拆了能装上,经验慢慢积累。
