[分享] 佳能EF24-70 f2.8 II IS 更换光圈组件(ERR01)

[复制链接]

论坛管理

北网管理员

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

帖子
2676
主题
1196
积分
201856
在线时间
3066 小时
注册时间
2013-6-10
最后登录
2019-3-23

乐于助人勋章资料贡献勋章推广活动勋章

QQ
发表于 2019-3-13 13:30 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

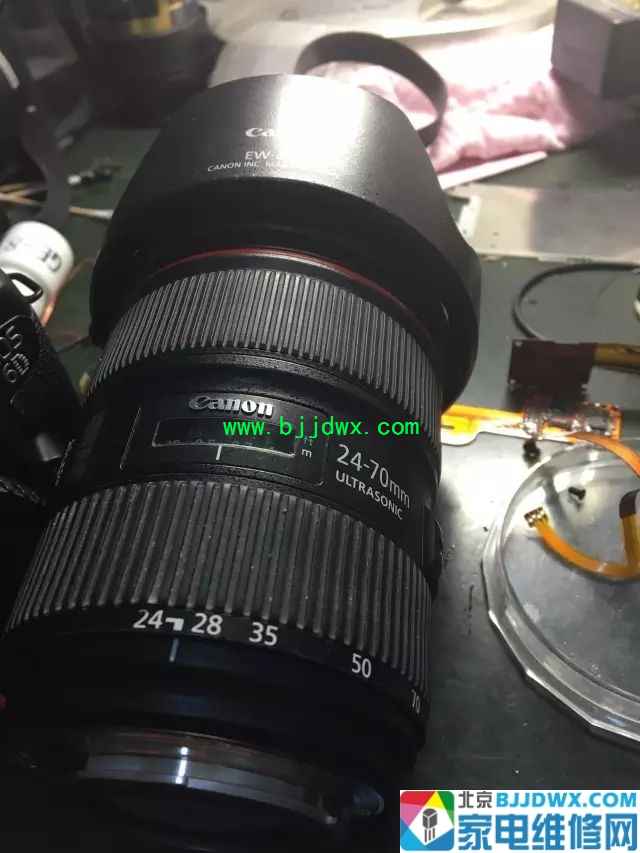

EF24-70 F2.8 II IS 是佳能大三元其中一只主要的镜头,价格不菲,都在万元左右。佳能机身没有光圈控制,光圈调解要靠镜头的光圈组,经过前几次EF15-85镜头的维修经验,今天影楼客户送来一只,EF24-70 F2.8 II代镜头,大光圈下拍摄正常,我把光圈调到F22 ,立刻报错误代码ERR01无法拍摄,

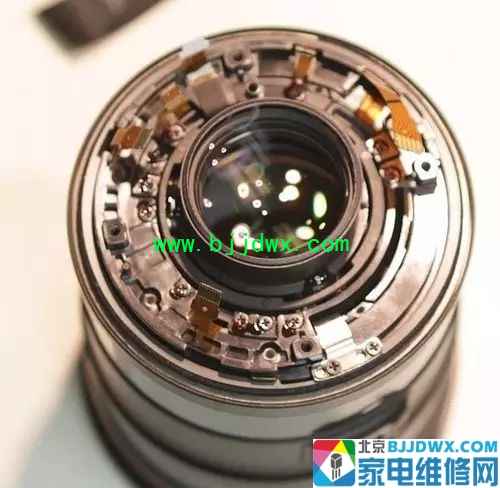

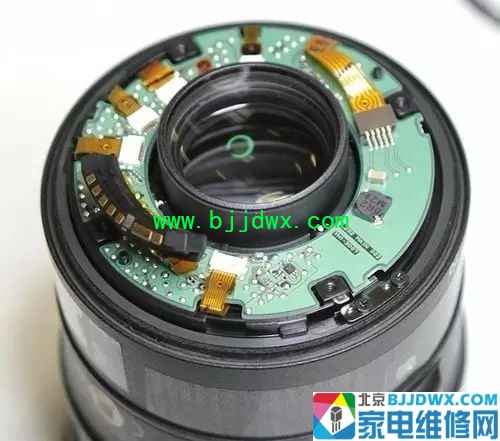

24-70 II代电路板排线位置图,

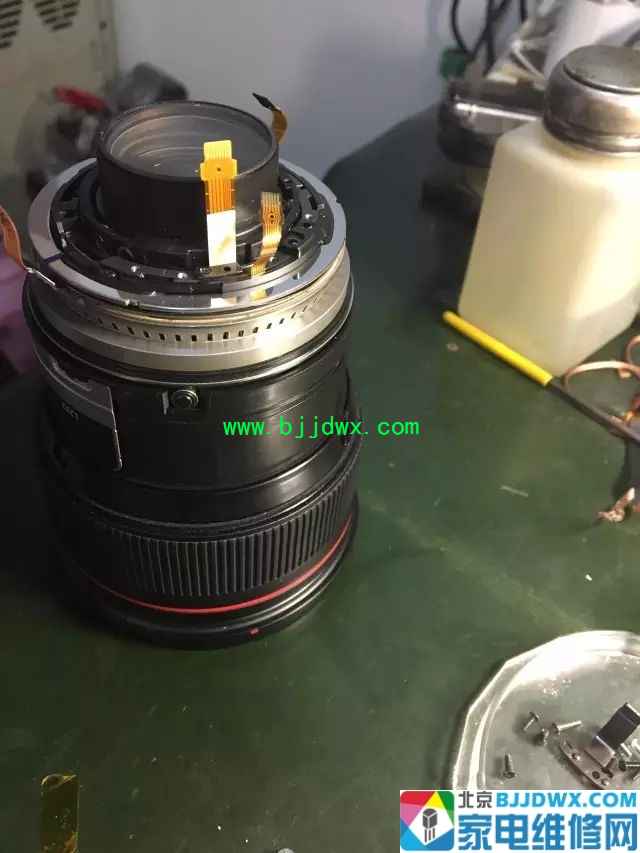

所有螺丝去掉,变焦拨杆两个螺丝去掉,再去之前要把变焦桶外的胶皮去掉,胶带去掉、电刷在上面,要取下来。这是每个镜头都要注意的事项。

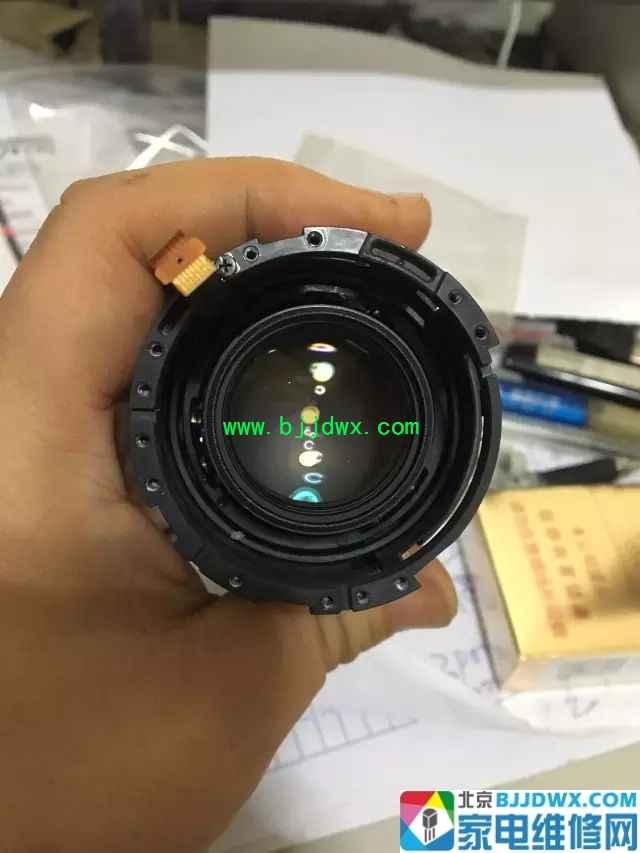

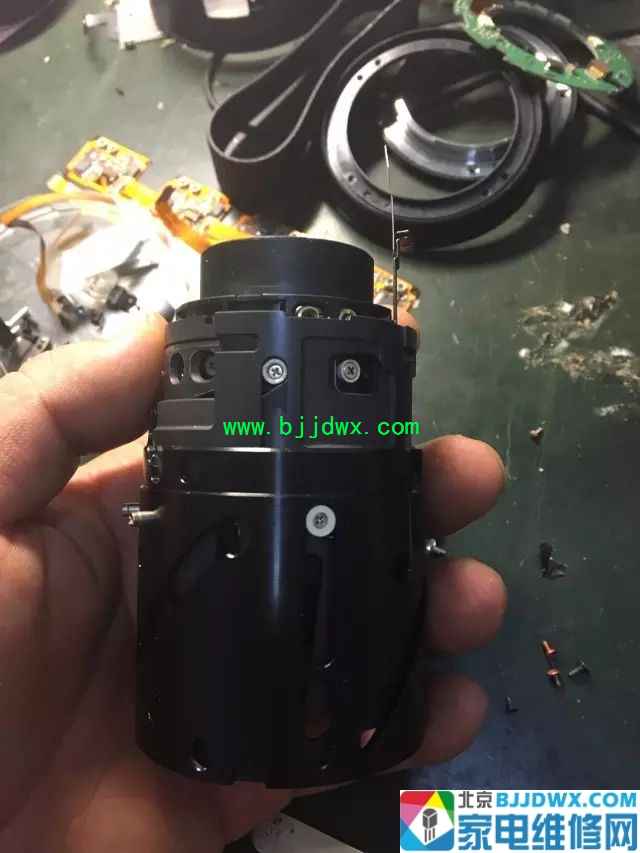

去掉第一层白色导柱,后组镜片就下来了。其他都不能动。否则会虚,只能上专业仪器调焦了。我得做法是在每拆一节桶的时候都做好记号,每个位置都会用I、II、III标识、就连聚焦镜片,他的转动也是有一定区间的,我记住了起始和结束位置,其他基本位置不会搞错的,二代镜头后组螺丝都是双的,这样不会因为拆装后组,而发生光轴移位。所以放心大胆去拆。

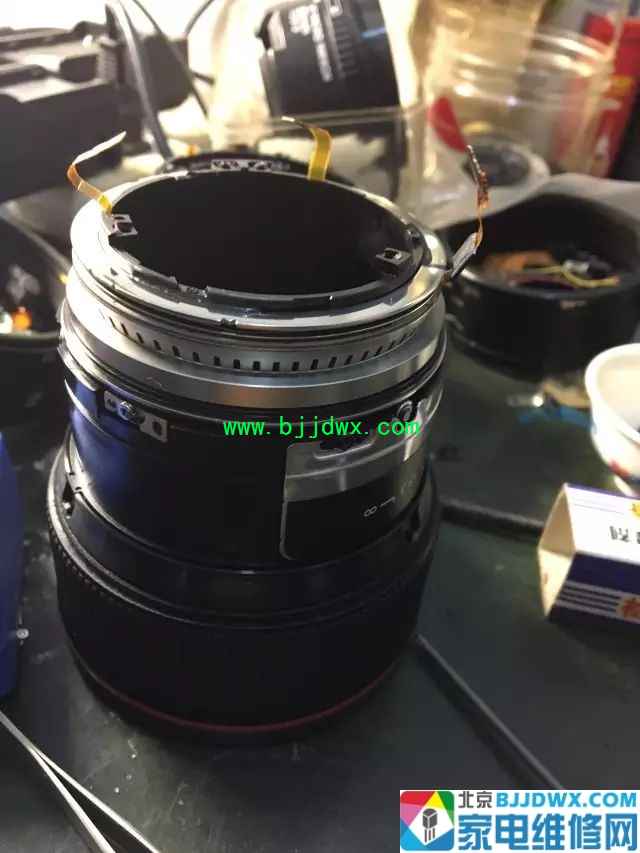

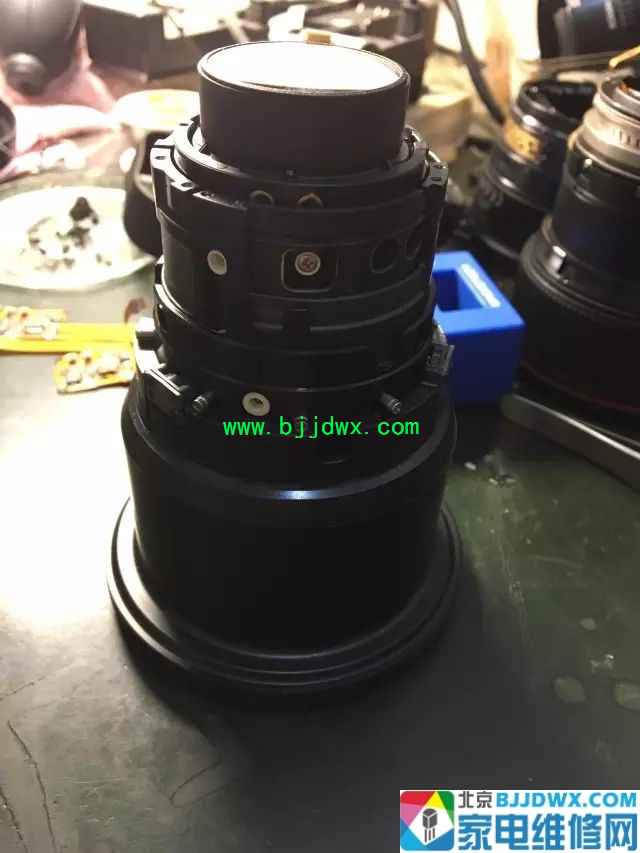

去掉马达镜桶,里面有对角拨叉,装的时候要对准聚焦镜片的拨杆。这是一个整体,不要轻易去拆他,不是这里的故障最好不要多动一个螺丝哦。

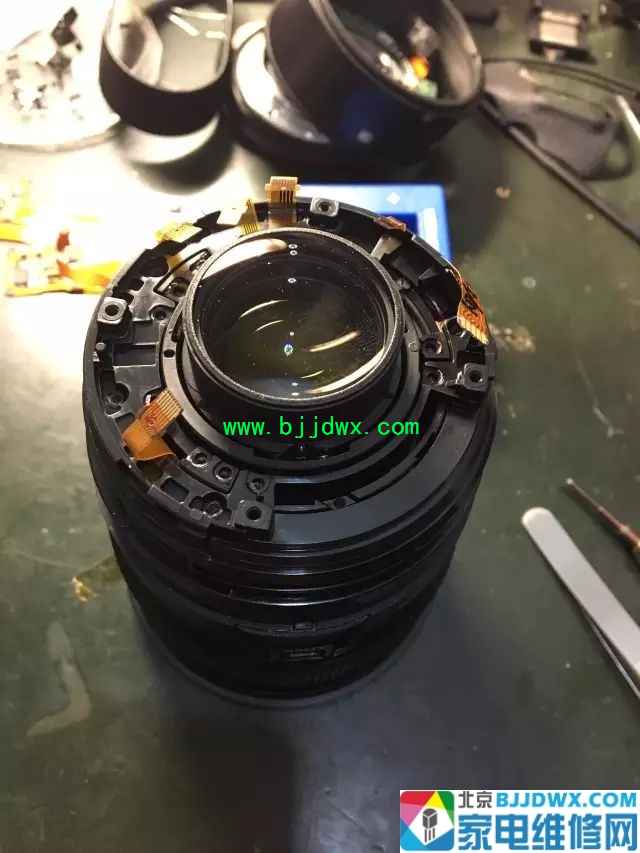

去掉前桶,这个定位导柱形状特殊。长方形的。

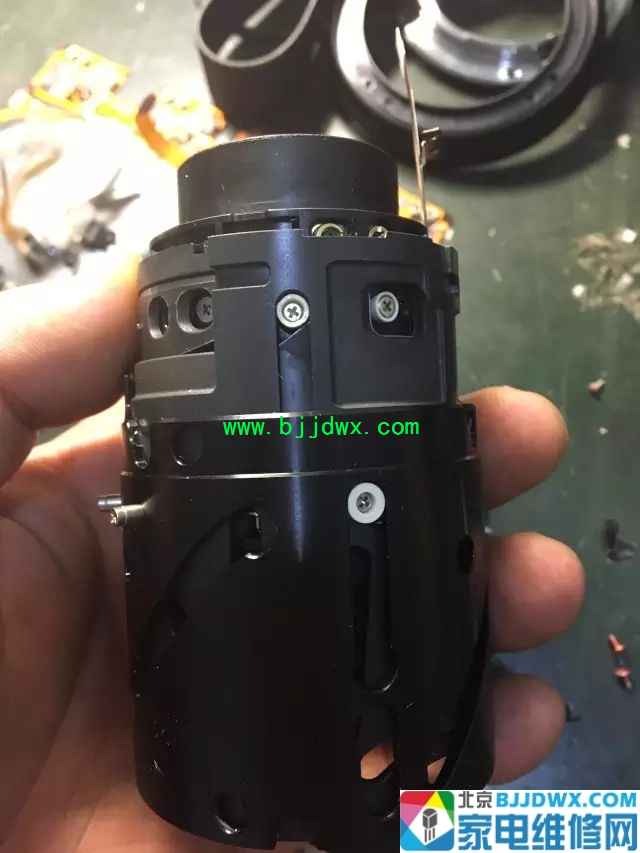

先去掉变焦杆,就可以将变焦桶取下,此处,所有的十来个螺钉去掉,
最好也做个记号,内圈,外圈,划一条线。装的时候很自然。

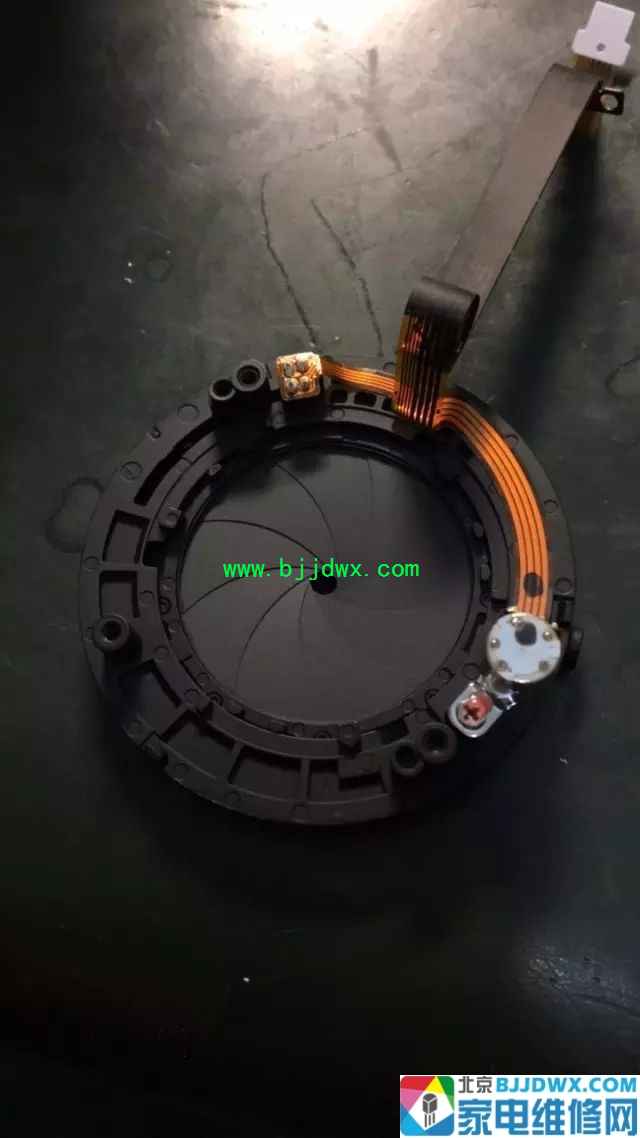

这就是光圈组件,更换即可。
完工后的样子。
