[分享] 苏泊尔C21-SDHC16X型电磁炉加电后按开/关和功能键时,数码管显示故障代码E4并报警....

[复制链接]

论坛管理

北网管理员

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

帖子
2759
主题
1251
积分
207583
在线时间
3207 小时
注册时间
2013-6-10
最后登录
2019-6-17

乐于助人勋章资料贡献勋章推广活动勋章

QQ
发表于 2018-11-1 07:52 | 显示全部楼层 |阅读模式
一台苏泊尔C21-SDHC16X型电磁炉加电后按开/关和功能键时,数码管显示故障代码E4并报警,无法加热
分析与检修:苏泊尔电磁炉显示故障代码E4表示市电电压过低,但实测市电电压为231V略高,怀疑市电检测电路异常。

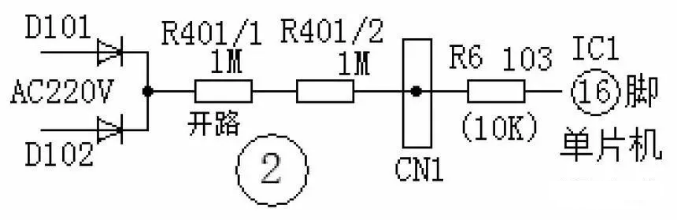

参见图2,AC220V市电电压经D101和D102整流,再经R401/1、R401/2限流,经过接插件CN1连接,再经R103取样后送给单片机IC116脚,IC1内部CPU对此电压进行检测比较。当取样电压值符合正常电压范围内时,IC1发出相应加热指令,使电磁炉正常工作。于是,逐一焊脱R401/1、R401/2和R103的任一个脚后,测量它们的阻值,发现R401/1开路。因R101/1开路导致取样电压为0,IC1误认为市电电压过低而发出代码E4且不加热。用一只同阻值电阻更换,恢复电路后通电试机,不再显示E4,加热正常,故障排除。
