第一部分
美的变频空调故障代码种类汇总

一、室内机显示板可显示故障

(一)柜机故障显示一览表
保护代码
表示内容
故障代码
表示内容
P0
IPM模块故障
E0
EEPROM参数故障
P1
电压保护
E1
T1传感器故障
P2
压缩机顶部温度保护
E2
T2传感器故障
P4
室内蒸发器保护关压缩机(高温或低温)
E3
T3/T4﹑排气传感器故障或室外机E方参数故障
P5
室外冷凝器高温保护关压缩机
E5
主控板与显示按键板通信故障
P6
直流变频压缩机位置保护
E8
室内外通讯故障
P7
室外排气温度过高关压缩机
E9
开关门故障
P8
模式冲突
Eb
室内直流风机失速故障
P9
防冷风关风机
L0
蒸发器高低温限频
PA
格栅保护
L1
冷凝器高温限频
Pd
电流保护
L2
压缩机排气高温限频


L3
电流限频
(二)挂机故障显示一览表
显示内容
故障或保护定义
E0
EEPROM参数故障
  E1
室内外机通信故障
  E2
过零检测故障
  E3
室内风机速度失控故障
  E5
室外温度传感器故障
  E6
室内温度传感器故障
E7
室外直流风机失速故障
  P0
IPM模块故障
  P1
电压过高或过低保护
  P2
压缩机顶部温度保护
P4
直流变频压缩机位置保护
二、变频维修小板可显示故障
(一)变频维修小板可显示故障一览表
保护代码
表示内容
故障代码
表示内容
P0
室外机模块保护
E0
室内机EEPROM参数故障
P1
电压保护
E1
室内外通信故障
P10
电压过低保护
E2
室内机过零检测故障
P11
电压过高保护
E3
室内机风机失速故障
P12
341MCE故障
E5
室外机温度传感器或E方故障
P2
压缩机顶部温度保护
E50
室外机温度传感器
P4
室外机压缩机反馈保护
E51
室外机E方故障
P40
主控芯片与驱动芯片通信故障
E52
室外盘管T3温度传感器故障
P41
压缩机电流采样电路故障
E53
室外环境T4温度传感器故障
P42
压缩机启动故障
E54
室外排气温度传感器故障
P43
压缩机缺相保护
E55
室外回气温度传感器故障
P44
压缩机零速保护
E6
室内机温度传感器故障
保护代码
表示内容
故障代码
表示内容
P45
341PWM同步故障
E60
室内机室温T1传感器故障
P46
压缩机失速保护
E61
室内机管温T2传感器故障
P47
IPDU压缩机锁定
E7
室外机直流风机失速故障
P48
IPDU压缩机脱调
Eb
室内板与显示板通信故障
P49
压缩机过电流故障


P6
压缩机排气高温保护
P9
蒸发器高低温保护
P8
电流保护
P90
蒸发器高温保护
P80
室内机电流保护
P91
蒸发器低温保护
P81
室外机电流保护
PA
冷凝器高温保护
P82
输入交流电流采样电路故障
PF
PFC开关停机
(二)变频维修小板可查询的各类保护一览表
保护代码
表示内容
L0
蒸发器高低温限频
L1
冷凝器高温限频
L2
压缩机排气高温限频
L3
电流限频
L5
电压限频
L6
PFC故障限频
第二部分
变频空调可显示故障检修步骤及解决办法

一、 E0(室内机EEPROM参数故障)

1、故障现象:室内显示板显示E0(室内机EEPROM参数故障)
2、故障范围:室内电控板
3、排查步骤:室内电控板故障,更换室内电控板;
二、 E1(室内温度传感器故障)
1、故障现象:柜机显示E1、挂机显示E6
2、室内电控板、室内温度传感器
3、排查步骤:
第一步:检查室内温度传感器接插是否良好,传感器线组和主板连接中间线组是否有破损及断裂;
第二步:换上一个良好的温度传感器(若无现成的传感器,则跳过此步操作,直接按第三步操作),若故障现象取消,则确定传感器故障,更换传感器;若故障现象不能取消,则确定室内电控故障,更换室内电控;
第三步:确定传感器接插没问题后,把室内环境温度传感器插头拔下,使其温度接近环境温度,用万用表量传感器的电阻值;
第四步:大概估算此时室内温度情况,反查对应的温度表电阻值;(注:当室温为25度时,传感器阻值对应为10K,温度升高,传感器阻值减小,温度降低,阻值增大),若温度对应电阻阻值偏离很大(温度阻值偏差在5度以上),则传感器故障,更换室内温度传感器;若温度对应电阻阻值偏差很小(温度阻值偏差在5度以下),则电控故障,更换室内电控;

三、 E2(室内蒸发器温度传感器故障)

1、故障现象:柜机显示E2

2、故障范围:室内电控、室内蒸发器温度传感器

3、排查步骤:参考E1故障的排查步骤进行排查;
四、E3(室外机温度传感器或EEPROM故障)
1、故障现象:柜机显示E3、挂机显示E5
2、故障范围:室外电控、室外温度传感器
3、排查步骤:
第一步:接上变频维修检测仪,观察小板显示的故障:若显示E51(室外机EEPROM故障):更换室外电控;
第二步:若变频维修检测仪显示传感器故障,则按照以下代码锁定范围:
E52(室外盘管T3温度传感器故障):反查对应的温度表电阻值
E53(室外环境T4温度传感器故障):反查对应的温度表电阻值
E54(室外排气温度传感器故障):反查对应的温度表电阻值)
E55(室外回气温度传感器故障):反查对应的温度表电阻值
第三步:锁定故障范围后,可参考E1故障的排查步骤进行排查;

五、E5(主控板与显示按键板通信故障)

1、故障现象:柜机室内显示板显示E5
2、故障范围:室内电控、显示电控
3、排查步骤:
方法1:带上一个正常工作的变频柜机显示板,不分机型,接上室内电控;若故障消失,则确定原显示电控故障,更换显示电控;若故障不消失,则确定室内电控故障,更换室内电控;
方法2:同理,带上一个正常工作的变频柜机室内电控,不分机型,接上电
源及全部负载以及显示板:若E5故障消失(注:由于室内电控可能存在搭配上的问题,只要不显示E5故障即可判断),则确定原室内电控故障,更换室内电控;若E5故障不消失,则确认显示电控故障,更换显示电控;
方法3:如果没有条件带显示电控或室内电控,则按以下步骤进行检测:
第一步:观察显示连接线组是否有破损,如有破损可以直接更换显示电控或手工连接完好;
第二步:检查室内主控板元件是否有虚焊、短路或元器件损坏、烧毁的情况;
第三步:若条件允许的情况下,将T1(室内温度传感器)放置于冷水下(水温必须低于20℃),然后上电,用万用表测量连接室外机电源的接线端子L出,N出是否有市电输出,若无市电输出,则确定室内电控故障,更换室内电控;若有市电输出,则继续往下;
第四步:检查显示板电路元件是否有虚焊、短路或元器件损坏、烧毁的情况;

六、E9(开关门故障)

1、故障现象:柜机室内显示板显示E9
2、故障范围:室内电控、开关门电机、光电开关、出风框部件
3、排查步骤:
第一步:手动将开关门扳至在半开、半关闭状态,则用万用表交流档测量以下电压:
线序
1脚(黄色)
2脚(黑色)
3脚(红色)
对应功能
N零线
开关门打开
开关门关闭
打开时与N线交流电压
N零线
220V
265V
关闭时与N线交流电压
N零线
265V
220V

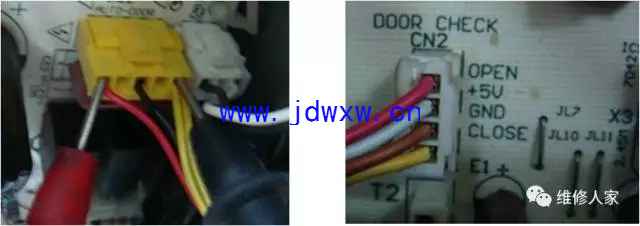

重新上电但别开机,观察此时开关门是否有关闭的动作,如果没有关闭动作,测量1脚(黄色)-3脚(红色)之间的交流电压是否有220V(如下图),若有220V市电输出且无关闭动作,则确定电机故障,更换电机;


第二步:若测量第一步,电控没有220V驱动信号输出,则测量电控主板上光电开

关反馈,测量以下电压:(若有现成的光电开关组件,则跳过此步操作)

线序
1脚
2脚
3脚
4脚

(红色)
(白色)
(棕色)
(黄色)
对应功能
open
+5v
close
打开时电平
+5v
+5v
0v
关闭时电平
0v
+5v
+5v
一半开、一半关
0v
+5v
0v
(1)测量电控板上反馈插座第2脚(白色)-第3脚(棕色)之间电压是否有5V直流
  电压,若无此电压,确定室内电控故障,更换室内电控;
(2)将开关门至于一半开、一半关的状态然后重新上电,看1脚(红色)与地,4脚(黄色)与地之间的电压是否能满足以上规律,若能满足电压,则确定室内电控故
障,更坏室内电控;若不能满足电压,再检查以下:
①检查开关门光电开关是否被异物遮挡,若有异物,则清除后再上电尝试;
②检查开关门挡光板是否断裂,若断裂,则换出风框部件,若确定出风框挡光板无问
题后,则确定光电开关故障,更坏光电开关;
第三步:若有现成良好的光电开关组件,则按照以下步骤排查:
(1)将开关门至于一半开、一半关的状态,接上自带的光电开关组件;
(2)确定光电开关组件上的光电传感器并无任何异物遮挡;
(3)重新上电,别开机,观察此时开关门是否有关闭的动作:若开关门无任何动作,
则确定室内电控故障,更换室内电控;
(4)若开关门有关闭动作,则继续以下2步操作:
①开关门在关闭过程中,用手遮挡光电开关上open的光电传感器,开关门是否停止
关闭动作;
②开关门在打开过程中,用手遮挡光电开关上close的光电传感器,开关门是否停止
打开动作;
若以上操作不成立,则确定室内电控故障,更换室内电控;若以上操作成立,则确定故障范围在原光电开关,出风框挡光板;拆开出风框,检查挡光板是否损坏,若确定挡光板正常,则光电开关故障,更换光电开关;

七、室内外通信保护

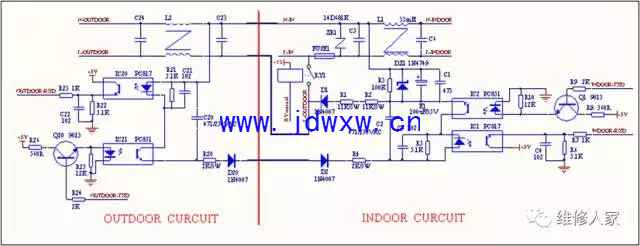

室内外通信电路

1、故障现象:柜机室内显示E8、挂机室内显示E1
2、故障范围:室内电控、室外电控、电抗器、整流桥、室内外连接线组
3、排查步骤:
第一步:检查电控盒到室内电源线接线端之间的连线是否全部正确连接,确定后上电开机制冷/制热,测量接线端子L出与N出之间交流电压,看是否有市电输出,(注:要在上电开机的2分钟内测试,如果在2分钟后测试会因为室内外电源主继电器断开而无电压输出)在继电器闭合时,若无市电输出,则确定室内电控故障,更换室内电控;
第二步:在确定室内机有市电输出,检查室外L,N,S接线是否正确,室内外连接线是否完好,测量室外接线端子L,N线是否有市电输入;
若室内外连接线完好及连接正确,室外机无电压输入,则确定室内外连接线组故障,更换室内外连接线组;
第三步:在确保室外机有市电输入后,观察室外电控电源指示灯是否亮,若无任何指示灯亮,则按照以下步骤排查:
(1)查室外机电控连接线、电抗器、电感是否接插完好,若接插有问题,则接插好后再开机尝试;
(2)若确认所有接线无问题,则确定室外电控故障,更换室外电控;
3、排查步骤:
第四步:若室外机指示灯是亮的,则是通信电路故障,则按照以下步骤测量:
(1)在整机不通电的情况下,使用万用表测量N-S之间电阻(注:测量N-S电阻,必须
  正反表笔交叉测量,否则影响测量结果的判断),正常电阻为无穷大。如果电阻不
  为无穷大,则需断掉室内外连接线继续测量:若室内N-S之间电阻不为无穷大,则判
  断室内电控故障;若室外N-S之间电阻不为无穷大,则判断室外电控故障;
(2)在确定电阻正常后,整机上电,用万用表直流档测量N-S之间的电压,操作必须
  同时满足以下3点:
第1:由于电压无规律的跳变,且瞬间跳变比较快,所以要求测量电压时间必须大于2
  分钟,仔细观察电压跳变范围,再做判断;
第2:内板室外电源主继电器必须闭合,即室外必须上电;电压规律如下:
3、排查步骤:
①正常电压范围是在3-22V之间跳变;
②若测量电压范围在3-5.5V之间跳变,则说明室内发送有问题,确定室内电控故障,需更换室内电控;
③若测量电压最大值大于25V,则说明室内24V稳压管失效,确定室内
电控故障,需更换室内电控;
④若测量电压范围在0-2V,则说明室内电控故障,需更换室内电控;
⑤若测量电压范围在3-11.5V之间跳变,则说明室外接收有问题,确定室外电控故障,需更换室外电控;
若测量电压范围在15-25V之间跳变,则说明室外发送有问题,确定
室外电控故障,需更换室外电控;
第3:在确定N-S之间的电压正常后,则使用变频测试小板,通过查询室内T1、T2传感器温度数值:若T1、T2传感器温度值显示-66度,则室外接收有问题,确定室外电控故障,更换室外电控;若T1、T2传感器温度值显示正常则说明室内接收有问题,确定室内主控故障,更换室内电控;
