集成电路参数
型号: |
LA76832 |
代换: |
LA76828N |
用途: |
三洋大屏幕系列机芯中放解码单片 |
备注: |
- |
LA76832参数
双列54脚封装,它具有视频解码、行、场解调等功能。
LA76832机芯采用日本三洋半导体公司生产的最新集成电路,该集成电路是在LA76810的基础上作了性能上的改进,适合于25”以上的大屏幕彩色电视机。
LA76832特点
LA76832电路和微处理器LC863348系统电路除了有LA76810特点外,还增加适应大屏幕需要的功能:
1、本系统增加本系统具有全自动选台、半自动选台、手动选台、AV输入、AV输出、全功能遥控操作、中/英文屏幕显示、定时开机/关机/转台、无信号黑屏、童锁、万年历和游戏等功能。
2、本系统的各控制量:对比度、亮度、色饱和度、色调、锐度、自动选台、半自动选台、手动微调、跳跃等均采用一个功能键、频道节目增减键及音量增减键完成。具体控制方法请详见说明书。
3、本系统可自动存储最多电台数为218个。还增加适应大屏幕需要的功能。
4、音响效果,具有高低音调节、左右声道平衡调节、级环绕立体声功能,以及重低音功能开关。
5、本系统增加倾斜校正,防近视控制,祯帧幅、控制,图象降躁,交直流关机等功能。
以上功能可根据用户的需要来设定。
LA76832机芯与LA76810的差别
LA76832除了具有包含了LA76810功能外,:还增加了以下功能,并且在性能上也有以下方面改善。
1.采用1个晶振(4.43MHz),取消了3.58MHz晶振;
2.1行延迟线、滤波器与陷波器集成于LA76832芯片内;
3.内置功能包括VIF、SIF、VIDEO、CHROMA、OSD、ABL/ACC、1HDL等;
4.三个简单测试信号;
5.可完成白平衡、暗平衡的调节。
6.CPU LC863348DIP通过总线控制LA76832芯片;
7.采用50/60Hz都适应的场输出集成电路LA7841。
8.采用KS24C08(8Kbit)的E2PROM。
还增加了一些功能,并且在性能上也有以下方面改善。可完成行中心、帧中心调节及50/60Hz帧尺寸、帧线性等校正;
1.提高抗信号过调制能力。
2.增加白平衡转换补偿。
3.改小DOS躁声。
4.色差信号相位角可通过总线调节(使彩色图象更逼真)。
5.黑电平延伸的增益和他的起始点能通过总线调节。
6.可恢复图象信号中的直流成分。
7.对白电平峰值进行限幅。
8.对图象信号有消噪功能。
9.对Y信号的非线性可通过总线调节。
10.具有X射线保护电路。
11.有东西校正电路,通过总线调节行幅,枕形失真,梯形失真,四角失真校正。
12.有半透明屏幕菜单显示功能。
13.用总线调节Y信号脉冲上下沿对称性。
14.增加环绕立体声、超重低音功能。
LA76832引脚功能及引脚电压
引脚号 | 符号 | 管脚功能 | 直流电压(V) | 序号 | 引脚号 | 脚位功能 | 直流电压(V) | 1 | | 音频输出 | | 28 | | 回扫脉冲输入 | | 2 | | 调频(FM)输出 | | 29 | | 压控振荡器(VCO)电流参考(IREF) | | 3 | | 图像中频(PIF)自动增益(AGC) | | 30 | | 时钟(4MHz)输出 | | 4 | | 射频(RF)自动增益输出 | | 31 | | 电荷耦合器件(CCD) Vcc | | 5 | | 图像中频输入1 | | 32 | | CCD滤波器 | | 6 | | 图像中频输入2 | | 33 | | CCD/水平 地 | | 7 | | 中频 地 | | 34 | | X射线 | | 8 | | 中频 Vcc | | 35 | | Fsc输出/C同步输出 | | 9 | | 调频滤波器 | | 36 | | 色度自动功率控制APC2滤波器 | | 10 | | 音频变压器输出 | | 37 | | 箝位滤波器 | | 11 | | 总线数据 | | 38 | | 4.43MHz晶振 | | 12 | | 总线时钟 | | 39 | | 色度自动功率控制APC1滤波器 | | 13 | | ABL | | 40 | | 选择性视频输出 | | 14 | | 红输入 | | 41 | | 视频/垂直/总线 地 | | 15 | | 绿输入 | | 42 | | 外部视频输入(Y IN) | | 16 | | 蓝输入 | | 43 | | 视频/垂直 Vcc | | 17 | | 快速消隐输入 | | 44 | | 内部视频输入(S-C IN) | | 18 | | 红绿蓝(RGB)Vcc | | 45 | | 黑电平检测器 | | 19 | | 红输出 | | 46 | | 视频输出 | | 20 | | 绿输出 | | 47 | | 压控振荡器(VCO)滤波器 | | 21 | | 蓝输出 | | 48 | | 压控振荡器线圈2 | | 22 | | E/W输出 | | 49 | | 压控振荡器线圈1 | | 23 | | 垂直输出 | | 50 | | 自动功率控制(APC)滤波器 | | 24 | | 斜坡自适应逻辑电路(ALC)滤波器 | | 51 | | 外部音频输入 | | 25 | | 水平/总线 Vcc | | 52 | | 音中频输出 | | 26 | | 水平自动频率控制滤波器 | | 53 | | 音中频自动功率控制滤波器 | | 27 | | 水平输出 | | 54 | | 音中频输入 |

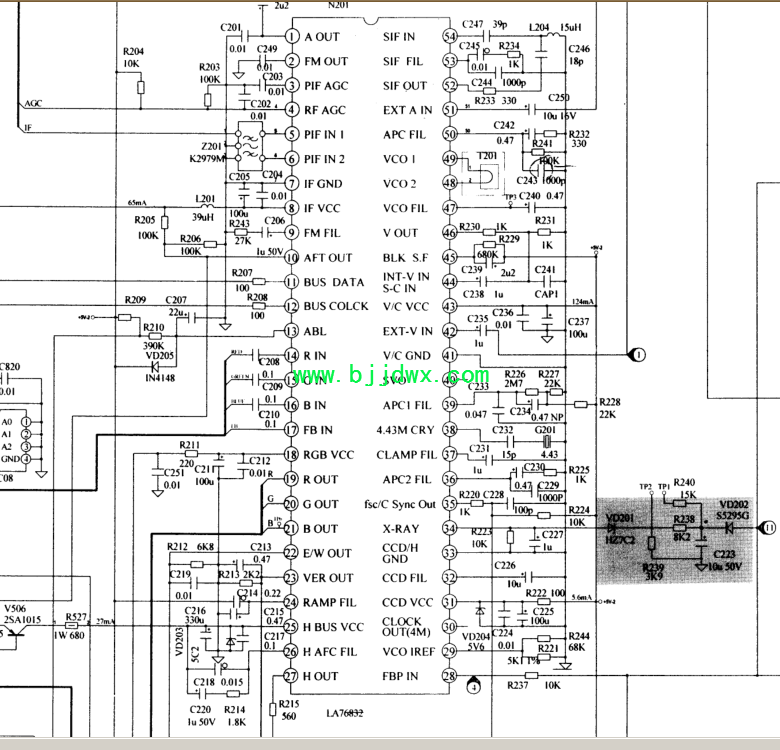

LA76832应用电路图
|
|
