集成电路参数
| 型号: |
TDA8350Q |
| 代换: |
- |
| 用途: |
- |
| 备注: |
直流耦合场偏转/枕校输出电路 |
用途
直流耦合场偏转/枕校输出电路
性能参数
单列13脚封装,工作电源=25V,不工作电压=40V,回扫电源电压=50V,双峰值输出电流=3Ap-p,峰值输出电流=±1.5Ap-p,东/西枕校放大器输出电压=40V,东/西枕校放大器输出电流=500mA,工作环境温度=-25～75℃,存储温度=-65～150℃。具有如下特点：所需外围元件少；具有高效、全直流耦合场扫描输出桥式电路；内有场扫描逆程开关电路，具有输出脚短路保护、电源短路保护、过热保护等功能，采用共模输入，具有很好的电磁兼容抗扰性，单电源电压供电。
是用于90o和110o彩色偏转系统的功率电路，场频为50～120Hz。电路提供一个DC驱动垂直偏转输出电路(工作于高效率G级系统)，一个吸入二极管调节器电流的东-西驱动器。TDA8350Q具有一个信号变换电阻的东-西输出级、高EMC抑制(输入共模信号)和垂直回扫开关。

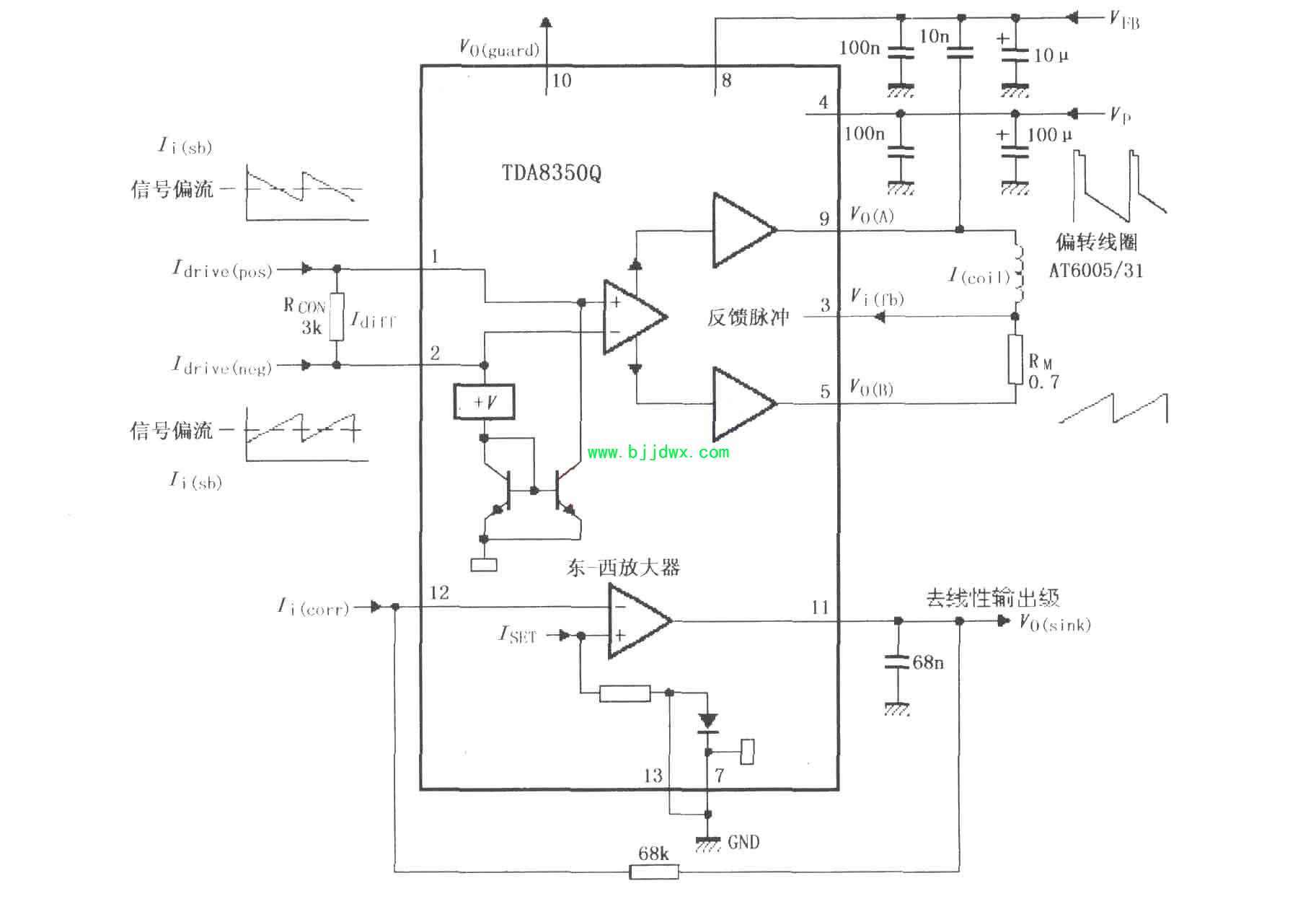

TDA8350Q的内部功能电路与输入输出波形

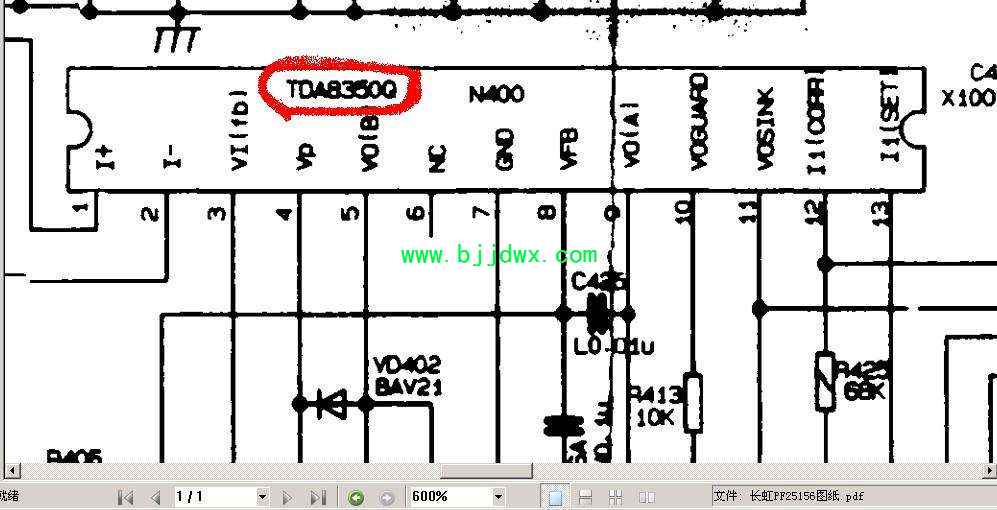

在长虹29SD83彩电上的测试数据
脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) | 1 | 正极性驱动输入 | 2.3 | 8 | 场逆程泵电源供电 | 45.5 | 2 | 负极性驱动输入 | 2.3 | 9 | 场输出A | 7.9 | 3 | 反馈信号输入 | 7.9 | 10 | 保护信号输出 | 0.5 | 4 | +16V电源 | 15.9 | 11 | 水平枕校输出 | 12.4 | 5 | 场输出B | 7.8 | 12 | 水平枕校输入 | 0.6 | 6 | 空脚 | O | 13、 | 接地 | 0 | 7 | 地 | 0 |
|
|
|

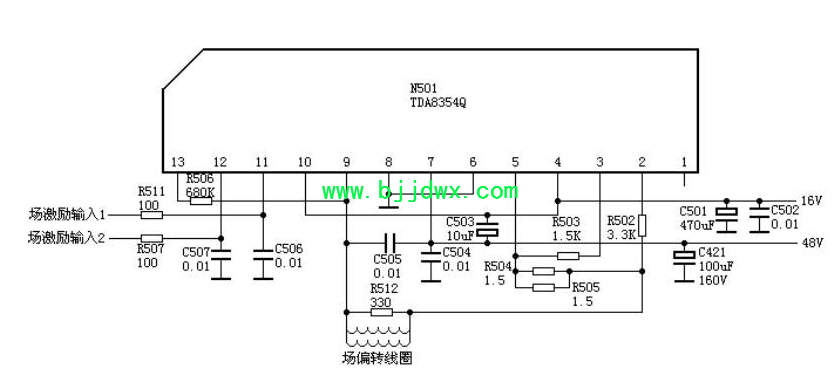

海尔UOC机芯彩电引脚功能及维修数据
引脚
| 功能
| 工作电压（V）
| 对地电阻
| 正测（欧姆）
| 反测（欧姆）
| 1
| 场激励信号正相输入
| 2.4
| 67.0K
| 67.3K
| 2
| 场激励信号反相输入VDN
| 2.4
| 69.9K
| 70.3K
| 3
| FEEDBACK
| 8.3
| 5.9K
| 5.9K
| 4
| SUPPLY VOLTAGE
| 16.9
| 6.4M
| 2.4M
| 5
| OUTPUT VOLTAGE B
| 8.2
| 6.4K
| 6.1K
| 6
| 空脚
| 0
| ~
| ~
| 7
| 地
| 0
| 0
| 0
| 8
| FLYBACK SUPPLY VOLTAGE
| 48.8
| 32.5K
| 25.5K
| 9
| OUTPUT VOLTAGE A
| 8.6
| 5.9K
| 6.1K
| 10
| 空脚
| 0.9
| ~
| 4.1M
| 11
| 东西校正信号输出
| 11.1
| 10.4K
| 10.1K
| 12
| 东西校正信号输入
| 0.73
| 62.5K
| 62.9K
| 13
| 地
| 0
| 0
| 0
|
|
|
