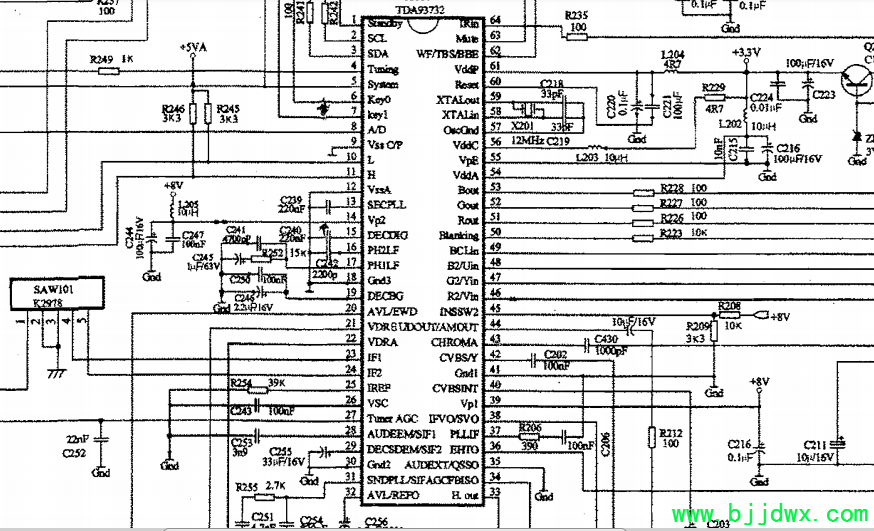

tda9373各引脚功能图及引脚电压
1：TDA9373是超大规模解码、微处理集成电路，其内部包含微处理器、图象中放、伴音中放、行场扫描、小信号处理、彩色解码、伴音滤波、 伴音自动识别、亮色分析、高压跟踪和过压保护等，具有I2C总线控制等功能，同时还具有东西校正和暗平衡自动调整功能。
2.公共通道电路分析
高频电视信号经天线接收（或有线电视馈入）至高频调谐器TU101（TECC7949）的天线输入端子，信号在高频调谐器内部进行调谐选台、高频放大、混频处理后，从TU101的IF端子输出38MHZ的图象中频和31.5MHZ的伴音中频信号，直接输入到预中放厚膜电路N101（M9911A）的（1），在其中进行放大以补偿声表面滤波器的插入损耗。本机的声表面滤波器SF101（K6264K）可根据不同的制式选择采用单断输入还是双端输入，单端或双端输入是由N201（6）通过V101（BC548C）来控制：D/K、B/G、I信号为单路输入；M制式信号为双路输入。声表面滤波器K6264K单路输入时为宽带滤波，适合D/K、B/G、I制伴音信号；双路输入时为窄带滤波，适合M制式伴音信号。经声表面滤波器对伴音载频深幅陷波后的中频信号送往N201（TDA9373）的（23）、（24）。高放AGC由I2C总线控制从N201（TDA9373）的（27）输出，控制高频调谐器的增益。
三、信号陷波选择开关电路分析
视频彩色信号从N201（TDA9373）的（38）输出，经三极管V208和V209射随后，分为两路分别送入陷波器Z201~Z204
全电视信号由V210和V211进行选通。V201和V211为带阻三极管，在此起开关作用，当N2019TDA937）的6脚输出高电平（伴音非4.5M）时，V211导通,信号走陷波器Z201~Z202通道；当6脚输出低电平（伴音4.5M）时，V211截止，V210导通，信号走陷波器Z203~Z204通道。全电视信号经陷波器陷波后得到视频信号，然后一路通过R255（430欧姆）、R256（470欧姆）调整信号幅度后经C253（474）送入N201（TDA9373）的（40），一路经三极管V212射随后，用作AV输出。
AV信号的视频信号和S端子信号中的Y信号经N702（HEF4053BP）选通后送入N201（TDA9373）的（42）；S端子的C信号送入N201（TDA9373）的（43）。AV1、AV2视频信号和S端子Y信号的选通是N201（TDA9373）的（62）、（63）控制N702（HEF4053BP）来实现的。
DVD分量端子Y、U、V信号分别经电容C001（10u）、C006（10 u）耦合，再经三极管V002（KSC815）、V004（KSC815）、V003（KSC815）放大后，再分别经电容C003（0.1 u）、C007（0.1 u）、C004（0.1 u）输入到N201（TDA9373）的（47）、（48）、（49）。
下表列出 TDA9373的引脚功能及测试数据.供维修时参考 芯片管脚及参考电位 引脚 | 功能
| 工作电压(V)
| 正测
| 反测
| 1 | STANDBY遥控开关控制
| 0
| 36K
| 29K
| 2 | SCL I2C总线时钟线
| 3.5
| 15K
| 15K
| 3 | SDA I2C总线数据线
| 3.2
| 15K
|
| | 4 | VT 调谐电压输出 | 3.0 | 20K | 20K | 5 | KEY 键盘电平输入
| 3.4
| 36K
| 30K
| 6 | SYSTEM 制式切换控制
| 4.4
| 15K
| 15K
| 7 | MUTE 静音输出
| 5.1
| 15K
| 15K
| 8 | GND.MAG 地
| 0
| | 2.9M
| 9 | VSS C/P 数字电路地
| 0
| 0
| 0
| 10 | BAND 调谐频段控制
| 3.3
| 14.5K
| 14K
| 11 | BAND 调谐频段控制
| 0
| 14.5K
| 14K
| 12 | VSSA 模拟电路地
| 0
| 0
| 0
| 13 | SEC.PLL 锁相环去藕
| 2.3
| 6.4M
| 4.3M
| 14 | VP2 TV处理正电源
| 7.8
| 18K
| 18K
| 15 | DECO/G TV处理TV处理
| 5.0
| 31.9K
| 32K
| 16 | PH2.LF 鉴相器滤波2
| 2.9
| 6.4M
| 4.2M
| 17 | PH1.LF 鉴相器滤波1
| 3.9
| 6.4M
| 4.2M
| 18 | GND3 TV处理接地3
| 0
| 0
| 0
| 19 | DEC.BG 带隙TV去藕
| 4.0
| 39.8K
| 40K
| 20 | EWD 水平枕校驱动输出
| 0.7
| 63K
| 63K
| 21 | V.DRB 场扫描驱动B
| 2.4
| 6.0M
| 4.0M
| 22 | V.BRA 场扫描驱动A
| 2.4
| 6.0M
| 4.0M
| 23 | IF.IN1 中频输入1
| 1.9
| 37.5K
| 38K
| 24 | IF.IN2 中频输入2
| 1.9
| 37.5K
| 38K
| 25 | I.REF 基准电流输入
| 3.85
| 38.8K
| 38.8K
| 26 | V.S.C 场锯齿波形成
| 3.8
| 6.3M
| 4.6M
| 27 | TUNER.AGC调谐AGC输出
| 1.7
| 4.9K
| 4.9K
| 28 | AU.DEEM 音频去加重
| 3.2
| 6.1M
| 3.6M
| 29 | DECS.DEM音频解调器去藕
| 2.4
| 5.9M
| 3.6M
| 30 | GND2 TV处理器接地
| 0
| 0
| 0
| 31 | SND.PLL 窄带PLL滤波
| 2.4
| 6.3M
| 4.7M
| | 32 | AVL 自动音量电平控制 | 0
| 6.2M | 3.8M | 33 | H.OUT 行激励输出
| 0.6
| 21K
| 21K
| 34 | F.B.L.SO 沙堡脉冲输出
| 0.3
| 6.4M
| 4.4M
| 35 | AUO.EXT 外部音频输入
| 0
| 0
| 0
| 36 | EHTO 过压保护输入
| 1.7
| 21.8K
| 22K
| 37 | PLL.IF 中频PLL滤波
| 2.4
| 6.4M
| 4.6M
| 38 | IF.VO.SVO 图像中频CVBS输出
| 3.3
| 4.3M
| 4.6M
| 39 | VPI TV处理器主电源
| 7.8
| 18K
| 18K
| 40 | CVPS.INT 内部CVBS信号输入
| 3.9
| 5.4M
| 4.1M
| 41 | GND1 TV处理器接地1
| 0
| 0
| 0
| 42 | CVBS/Y 外部CVBS/亮度信号输入
| 3.3
| 6.2M
| 4.0M
| 43 | CHROMA 色度信号输入
| 1.5
| 83K
| 83K
| 44 | AUD.OUT 音频信号输出
| 3.4
| 6.4M
| 4.8M
| 45 | INSS.W2(BL) RGB/TUV切换2
| 2.1
| 0.86K
| 0.86K
| 46 | R2/V.IN 第2路RV/输入 R-Y
| 2.5
| 6.3M
| 4.5M
| 47 | G2/Y.IN 第2路G/Y输入
| 2.5
| 6.3M
| 4.5M
| 48 | B2/U.IN 第2路B/U输入 B-Y
| 2.5
| 6.3M
| 4.5M
| 49 | BCL.IN 束电流限制输入
| 1.5
| 216K
| 239K
| 50 | BLK.IN 暗平衡输入
| 4.9
| 28K
| 28K
| 51 | R.OUT 红基色信号输出
| 2.8
| 7.46K
| 7.5K
| 52 | G.OUT 绿基色信号输出
| 2.8
| 7.48K
| 7.5K
| 53 | B.OUT 蓝基色信号输出
| 2.9
| 7.5K
| 7.5K
| 54 | VDD.A TV处理器数字电路供电
| 3.3
| 32K
| 26K
| 55 | VPE OTP编程
| 0
| 0
| 0
| 56 | VDD.C 数字电路正电源
| 3.3
| 32K
| 26.5K
| 57 | OSC.GND 振荡器接地
| 0
| 14
| 13
| 58 | XTAL.IN 晶振输入
| 1.8
| 3.0M
| 2.7M
| 59 | XTAL.OUT 晶振输出
| 1.7
| 0.5M
| 0.54M
| | 60 | RESET 复位
| 0
| 0
| 0
| 61 | VDDP 数字电路正电源
| 3.4
| 32K
| 26.6K
| 62 | AV1/AV2 AV1/AV2切换控制
| 5.1
| 15K
| 15K
| 63 | AV/SVHS AV/S切换控制
| 5.1
| 15K
| 15K
| 64 | INT.REM 遥控信号输入
| 5.0
| 41K
| 40.6K
|
|
