早期AV功放加装5.1接口二例

文章整理:   来源:  作者:   点击:

随着DVD的面市,AC-3及DTS家庭影院的5.1环绕系统,已被大家认可和接受,但有很多家庭早期已配备了具有杜比解码环绕系统的功放,性能也很好,但无5.1声道的接口。
    早期AV功放,虽然有很多种品牌,但实际电路原理大同小异,多数都是以LA2770、M69032P等单片式杜比解码集成电路为核心构成。下面介绍两种典型机型的加装,使大家可以触类旁通,对其他各种机器进行改制。
    首先,介绍天龙1530 AV功放的改制。天龙功放不愧是Hi-Fi功放的优秀品牌之一,此机虽是早期的AV功放,但设计、制作一点也不含糊。前方R、L、C声道用分立元件电路,而环绕声虽是单声道信号,也还是制作成了两路单独的左右环绕声功放,这样就使改制相对简单。从杜比解码集成块出来的信号经主音量同轴五联电位器控制后,送入功放,改制时只要如图1,断开进入主音量同轴电位器的信号输入端。为了避免引线过长,引起干扰,使用一个六联继电器,用泡膜双面胶或热熔胶,就近固定(也可用几个双联继电器并联使用),串入信号通路,控制原杜比解码信号及新装5.1接口信号的切换。进口AV功放的印制板上各主要信号接口处都标有R、L、C及SR、SL输入或输出的英文标识,只要按需接入即可。5.1声道接口的输入座可选用AV功放的未用接口,如录音输出,视频输入,输出等,可自己根据情况选用。新增信号切换继电器用一个两位自锁开关控制,控制电源可在原功放电源取用。早期AV功放的前面板都有一个耳机插座,使用率极低。可将耳机插座拆掉,将自锁控制开关安装在此位置,以免破坏原功放面板。这样,这台AV功放的改制就完成。

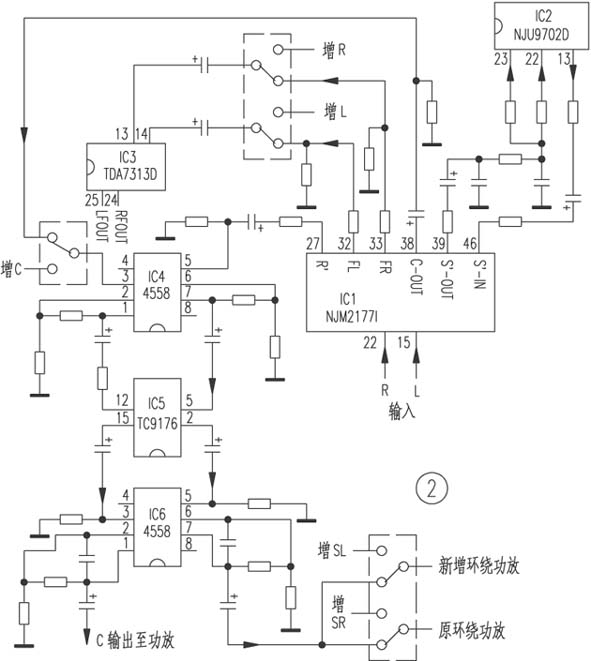

    另一台是狮龙AV-4700R,此机的音量电路采用无级电调控制,因此加装要难一些。原机的信号控制电路及改制如图2所示。此类机型的改制,要求改制者细心地去找信号流程,好在印制板上有如图2所示的英文标识。改制的过程同上例一样,在信号通路中串入继电器,进行信号切换即可。只是此类机型的环绕声道是单声道音量控制,切换点的选取有一点不同。应是在音量控制之后进行切换,这样,就无法利用原机音量控制,可外接音量控制或利用有些DVD机已有的单独各声道音量调节功能。由于原环绕功放是单声道功放,在输出端将环绕声音箱串接使用,故还需增加一路功放。因为在家庭使用时,环绕声的功率所需不大,可取用原AV功放的电源,改制时本人采用电压范围宽,外围元件少的LM1875,不用电路板,采用搭焊,将LM1875固定在散热器上即可,其它一些改制操作与上例相同。
  最后,请大家注意,在使用5.1接口时,要将原机的功能开关选在杜比解码功能状态,主机要对中置和环绕声道自动进行静噪。
