图解海尔液晶彩电FP-HZPN-3495电源板维修

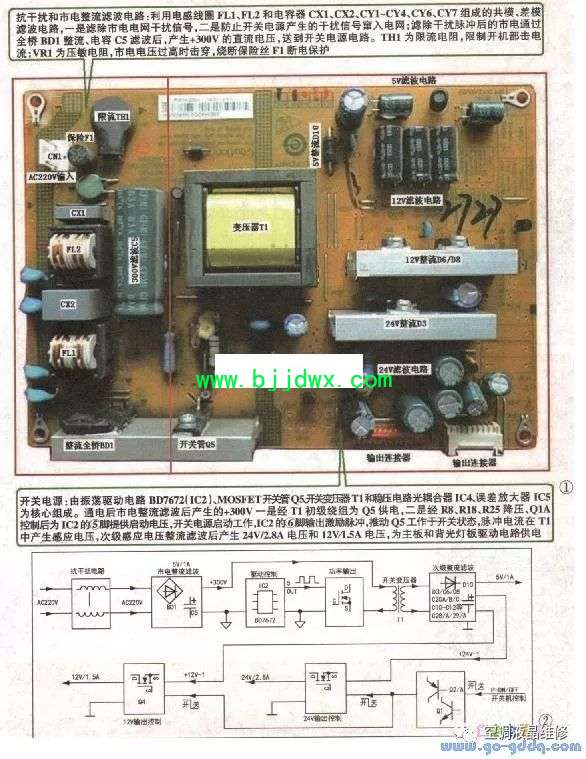

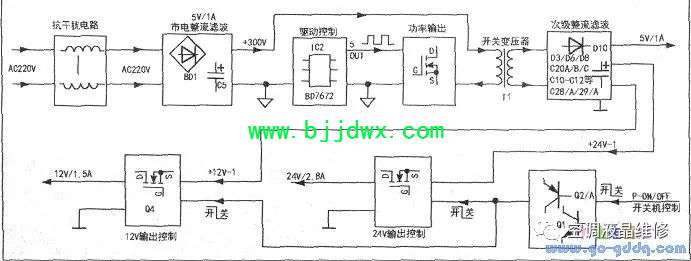

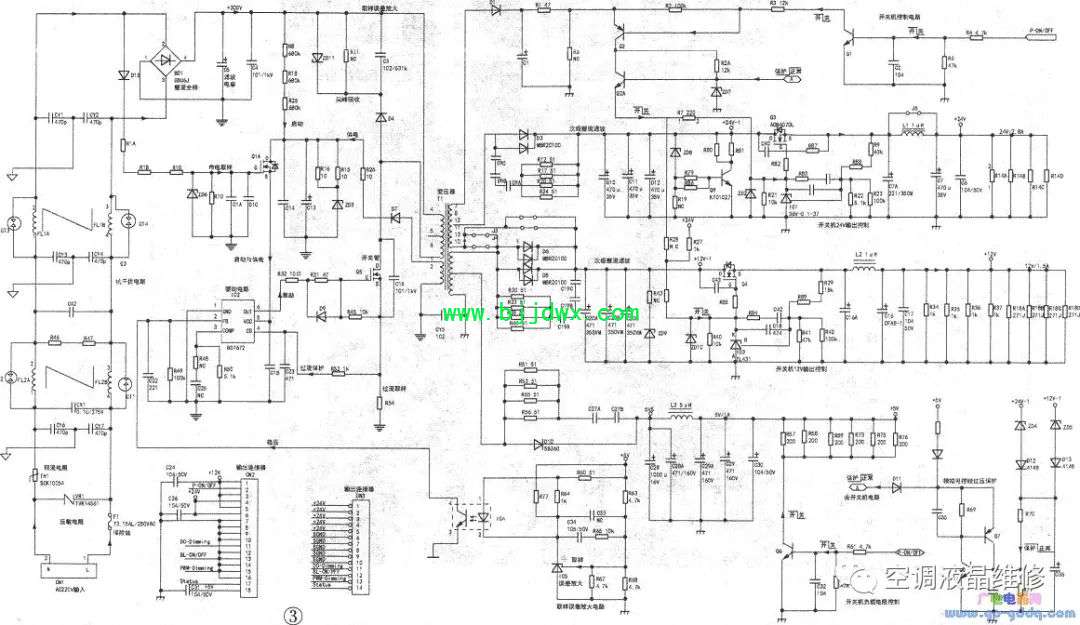

　海尔LE32M320型液晶彩电采用的电源板型号为FP-HzPN-3495，物料编号为0094003495。采用新型开关电源专用集成电路BD7672，输出24V/2.8A和12V/1.5A、5V/lA电压，为主板和背光灯板供电。海尔FP-HZPN-3495电源板上面元件布置实物图解如图1所示，电路组成框图如图2所示，开关电源电路图如图3所示。

海尔液晶彩电FP-HZPN-3495电源板电路结构

海尔液晶彩电FP-HZPN-3495电源板开关电源电路

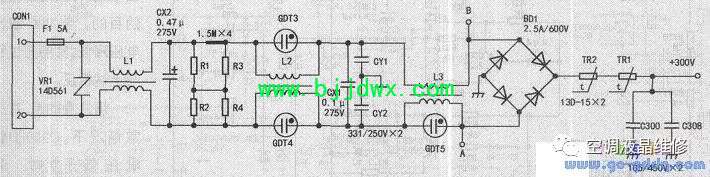

海尔液晶彩电AY205D-4SF01电源板交流输入及EMI滤波电路原理分析

海尔液晶彩电AY205D-4SF01电源板PFC电路原理分析

　　在平板电视中，PFC电路的作用主要有以下两个：一是控制PFC开关管的导通时间，让输入电流的变化与输入电压的变化同步，从而提高市电利用率（即提高功率因数）；二是对整流后的300V电压进行升压，以降低功率元件的温升，在提高输出功率的同时，大幅提高开关电源的变换效率。
　　

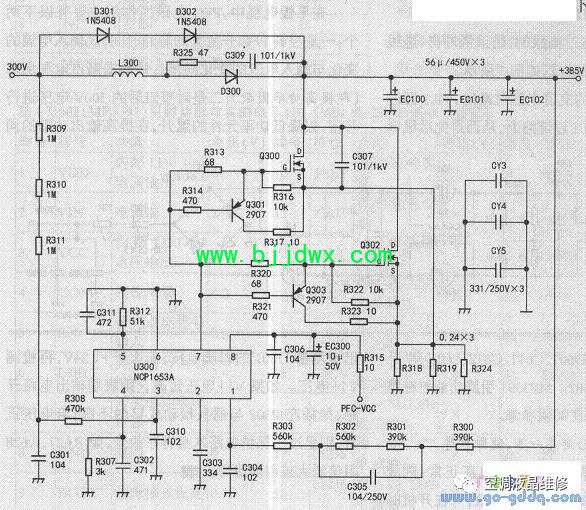

　　该电源的PFC电路采用宽电压PWM控制器NCP1653A(U300)，如下图所示。
　　
　　AC220V市电经整流滤波后输出300V脉动电压，经L300送给开关管Q300、Q302的漏极。二次开机后，开／待机控制电路送出PFC-VCC电压(约15V)，经R315加到U300⑧脚，U300得电启动工作。
　　
　　同时，在U300内部恒流源给②脚外接的C303充电，紧接着②脚电压的上升，U300⑦脚输出激励脉冲的占空比慢慢变大（直至正常），以达到软启动的效果。
　　
　　在激励脉冲的作用下，Q300、Q302工作于开关状态。Q301、Q303为放电三极管，在Q300、Q302截止时导通，迅速泄放Q300、Q302的G-S结电容中的残存电荷，确保开关管下次正常导通。当Q300、Q302饱和导通时，300V脉动电压→L300→Q300、Q302的D、S极→R318、R319、R324→U300④脚，经IC内部电路到地，形成电流回路；当Q300、Q302截止时，流过L300的电流大幅减小，L300中的感应电动势极性反转，产生左一右+的感应电压，与输入的+300V电压叠加，经D300给EC100～EC102充电，最终在EC100～EC102两端形成约+385V的电压。
　　
　　PFC输出电压经R300-R303反馈到U300①脚。若输出电压下降，则U300①脚电压下降，在IC内部电路的控制下，⑦脚输出的脉冲占空比增加，即Q300、Q302在一个周期内的导通时间增长．L300中的储能增加，PFC输出电压升高，达到稳压的目的。若PFC输出电压降低，其稳压过程与上述相反。
　　
　　须注意的是，在正常情况下，U300①脚电压低于2.5V。若R300～R303中某只电阻的阻值减小（多为焊盘或印制板漏电），将导致PFC输出电压升高，当升至约420V时，U300①脚电压超过2.5V，U300进入过压保护状态，⑦脚无驱动信号输出，升压电路不工作。若R300-R303中某只开路，PFC处于间歇工作状态；若C304漏电，将导致PFC输出电压升高或进入过压保护状态；若C305击穿或漏电，将导致PFC输出电压降低。

　　
　　R308～R311为输入电压检测电阻，对输入的300V电压进行检测。当输入电压过低，U300③脚电压低于2.4V时，PFC电路进入欠压保护状态，升压电路不工作，以避免功率元件过流损坏。若R308—R311中某只电阻阻值变大或开路，则PFC电路无法启动；若C301、C310击穿或漏电，则PFC进入欠压保护状态；若C301、C310开路，电路仍可工作，但易出现不定时关机现象。
　　
　　U300⑤脚为内部乘法器的外接控制端，若外接电容(C311)，则PFC电路的工作模式为平均电流模式；若不接电容，则PFC工作于峰值电流模式。若电容C311开路，基本不影响PFC电压输出；若C311漏电或击穿，则PFC输出电压升高；若外接电阻R312损坏，PFC电路带负载能力变差。

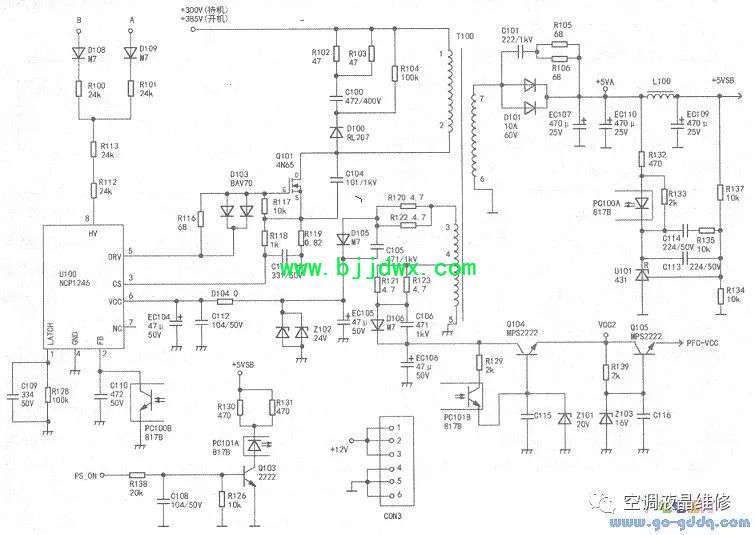

海尔液晶彩电AY205D-4SF01电源板副电源电路原理分析

　　
　　AC220V交流电经D108、D109整流后，得到约300V的直流电压，通过R113、R112加到U100⑧脚，通过IC内部的高压源给⑥脚外接电容EC104充电。
　　
　　当EC104两端电压达到12V时，U100内部振荡电路启动工作，产生的振荡脉冲经IC内部驱动电路放大后从⑤脚输出，经R116送给Q101的G极，开关电源启动工作。T100的③一⑤绕组产生的感应电压经R120//R122限流、D105整流、EC105滤波后，输出约+22V的直流电压加到U100的⑥脚，取代原启动电压，保证芯片的正常工作；T100的⑦一⑥绕组产生的感应电压经D101整流及EC107、EC110、L100滤波后，输出+5VSB电压。
　　
　　U100②脚与PClOO、U101( 431)等元件组成稳压电路，其稳压过程如下：当输出的+5VSB电压升高时，经R137、R134分压后加到U101 R极的电压升高，K极电压下降，即PClOO②脚电压下降，流过PC100中发光二极管的电流增大，其③、④脚间的光敏三极管导通程度加深，则U100②脚电压下降，在IC内部PWM控制器的作用下，U100⑤脚输出脉冲的占空比减小，则Q101在一个周期内的导通时间缩短，输出电压下降，从而达到稳压的目的。当+5VSB电压降低时，其稳压过程与上述相反。
　　
　　T100的④一⑤绕组产生的感应电压经R121//R123限流、D106整流、EC106滤波后，输出约+21V的直流电压加到Q104的c极。二次开机后，Q104、Q105导通，由Q104、2101、R129等元件组成的串联稳压电路输出约19V电压(VCC2)，供给主电源控制芯片；Q105的e极输出约15.5V电压，供给PFC控制芯片U300。

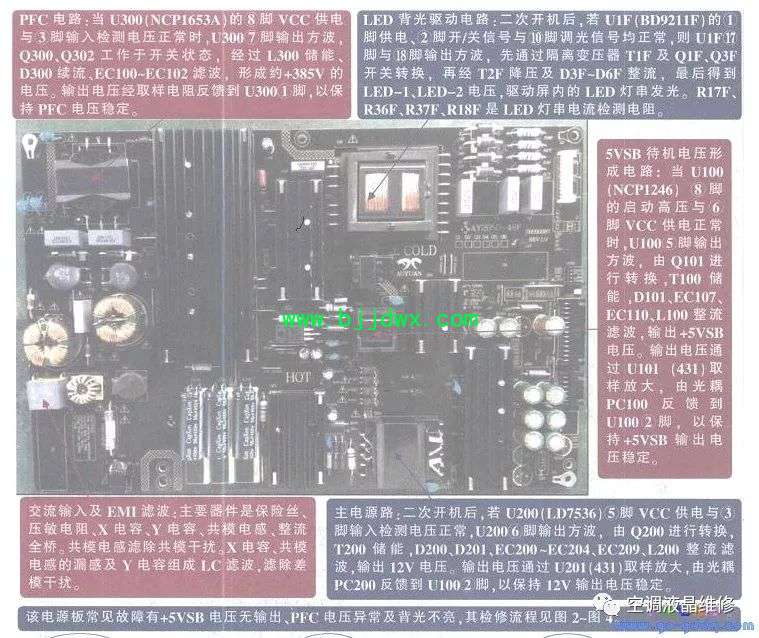

图解海尔液晶彩电AY205D-4SF01电源板维修

海尔液晶彩电AY205D-4SF01电源板+5VSB电压无输出检修流程
