长虹ZLM60H-iS机芯智能液晶彩电升级及检修

2018-12-3 15:49| 发布者: 南召修电视| 查看: 978| 评论: 0

摘要: 长虹ZLM60H-iS机芯液晶彩电电路结构 长虹ZLM60H-iS系列机芯液晶电视主要由电源电路、射频电路、音视频处理电路、模拟和数字音视频输入输出接口电路、图像变换处理电路、多媒体处理电路、伴音功放电路、系统控制电路 ...

长虹ZLM60H-iS机芯液晶彩电电路结构

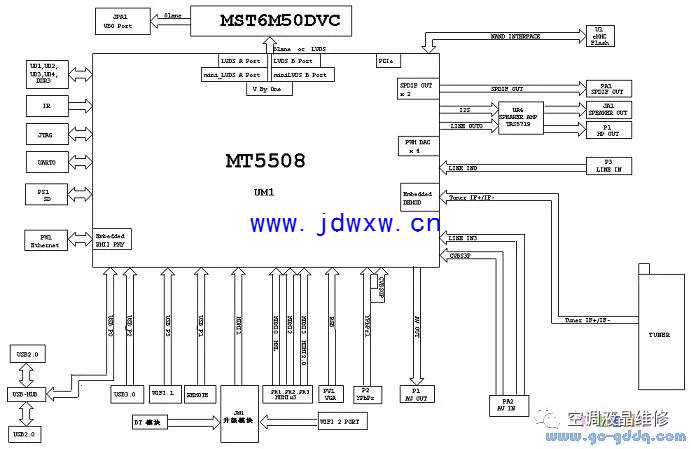

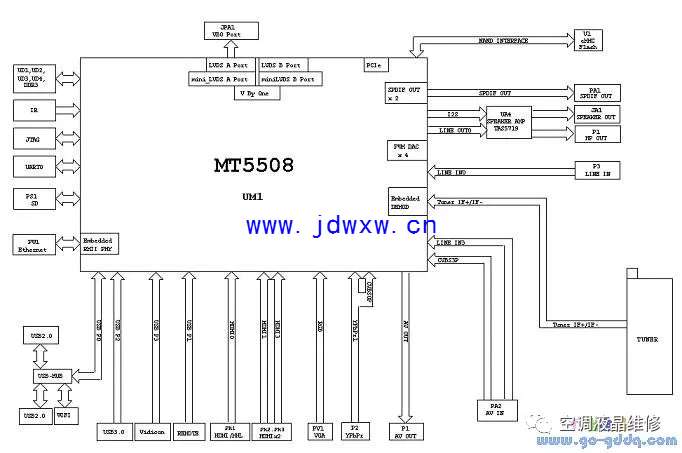

 长虹ZLM60H-iS系列机芯液晶电视主要由电源电路、射频电路、音视频处理电路、模拟和数字音视频输入输出接口电路、图像变换处理电路、多媒体处理电路、伴音功放电路、系统控制电路组成,整机电路组成框图如下图所示(Q1FU、Q2FU、Q2N、D6000、U3):另CHIQ2系列部分机芯增加MEMC转接板,如Q2C系列,其机芯框图如下

 Q2R则是用NT72333替代MST6M50DVC。

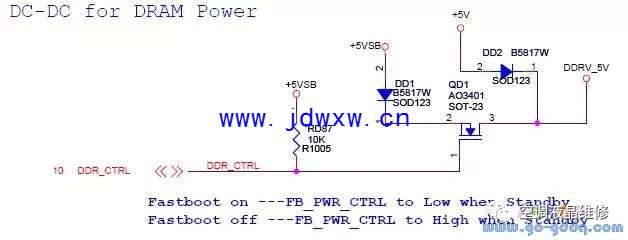

长虹ZLM60H-iS机芯液晶彩电之Fastboot控制电路

 DDR_CTRL用于开关快速开关机功能。

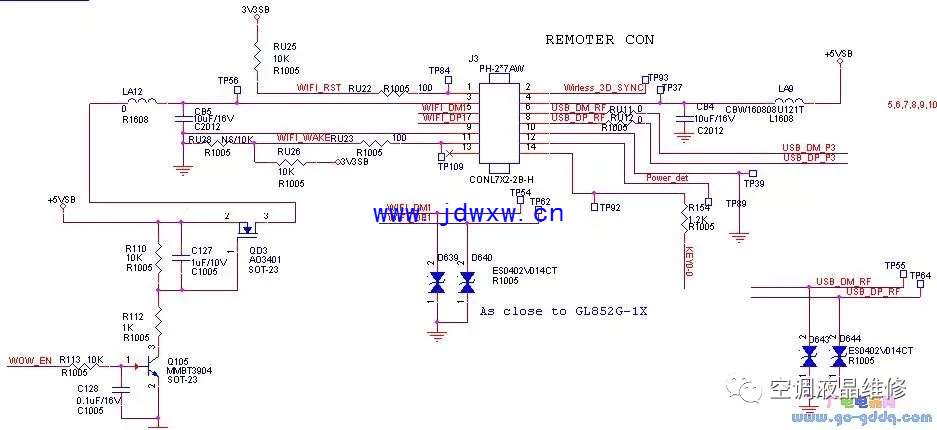

长虹ZLM60H-iS机芯液晶彩电之wifi-WakeUp控制电路

 WOW_EN用于开关WiFi-Wake功能。

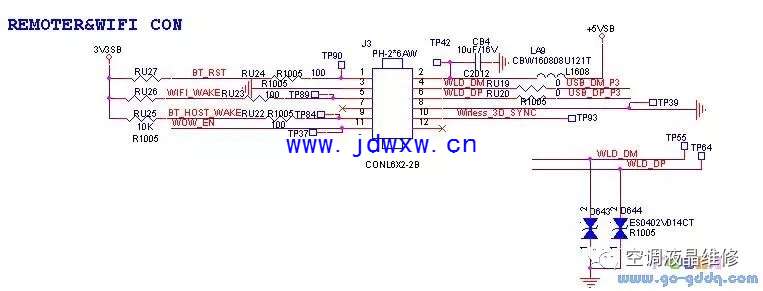

  Q2N因使用蓝牙、WiFi一体模块,所以WiFi-WakeUp功能有模块自己控制,其该部分电路如下:

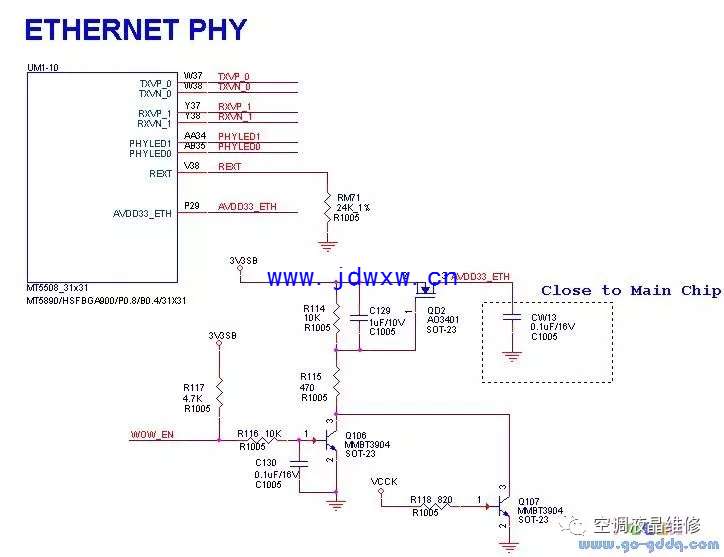

长虹ZLM60H-iS机芯液晶彩电之以太网唤醒控制电路

 WOW_EN同时可用于开关以太网唤醒功能。

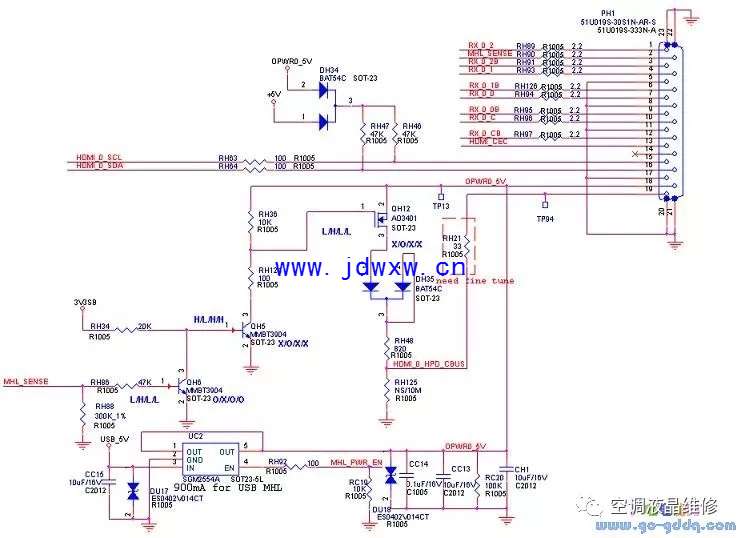

长虹ZLM60H-iS机芯液晶彩电之HDMI1、MHL兼容电路

HL复用了HDMI的第2、7、9、18、19PIN

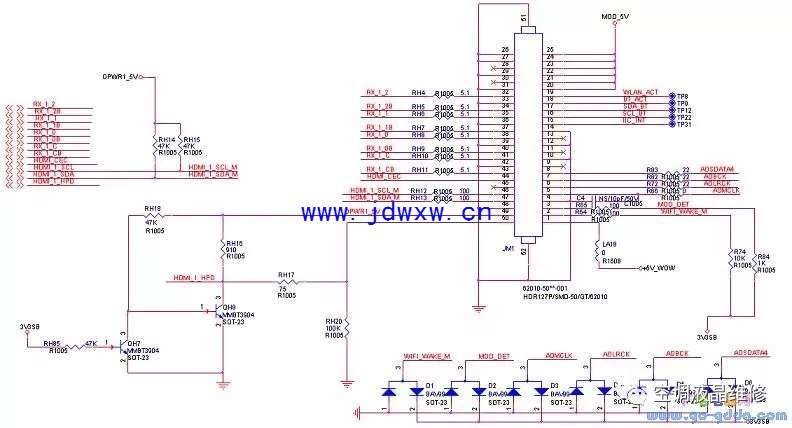

长虹ZLM60H-iS机芯液晶彩电之Q2C、Q2R、Q2N升级模块电路

长虹智能魔方采用HDMI协议与主机进行通信。

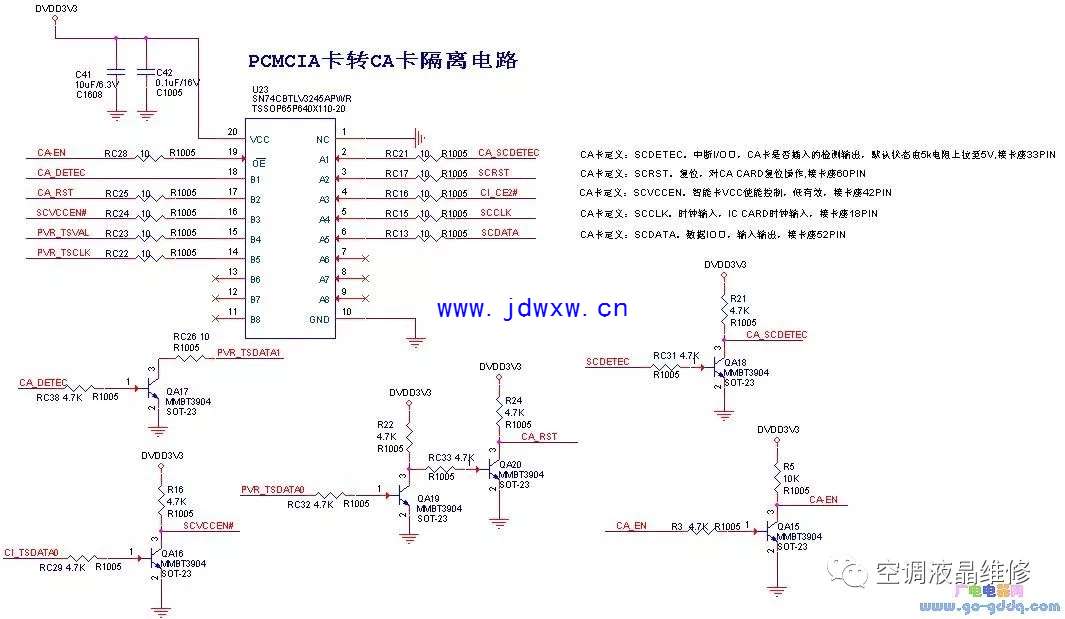

长虹ZLM60H-iS机芯液晶彩电之CI、CA兼容电路

 CA复用了CI卡的第18、33、42、52、60PIN

长虹ZLM60H-iS机芯液晶彩电之POWER_ON控制电路

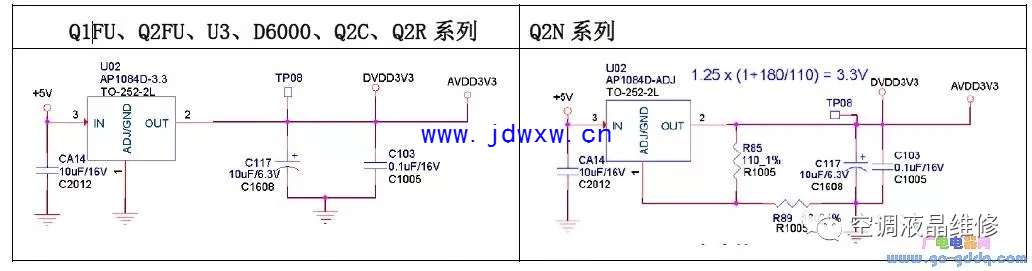

长虹ZLM60H-iS机芯液晶彩电之AVDD3V3电路

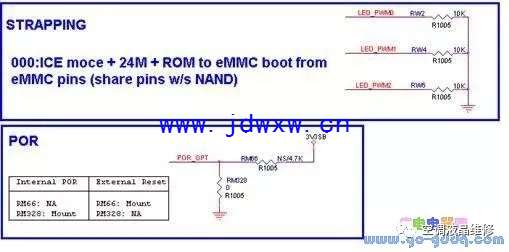

长虹ZLM60H-iS机芯液晶彩电之配置电路

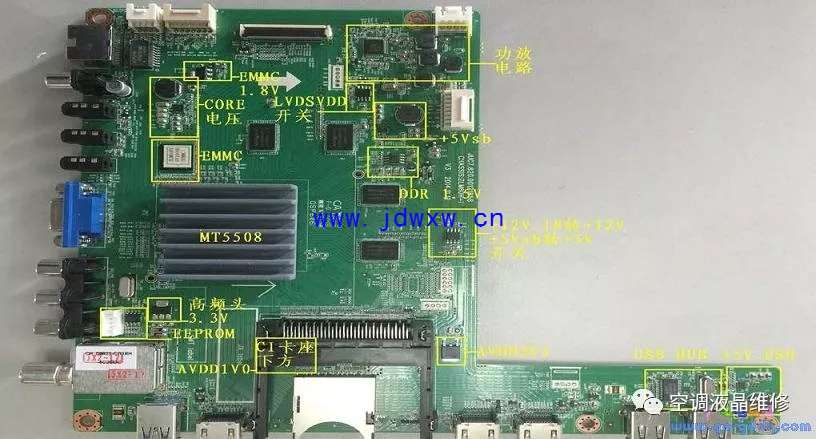

长虹ZLM60H-iS机芯液晶彩电主板印制板布局及主要元器件位置示意图

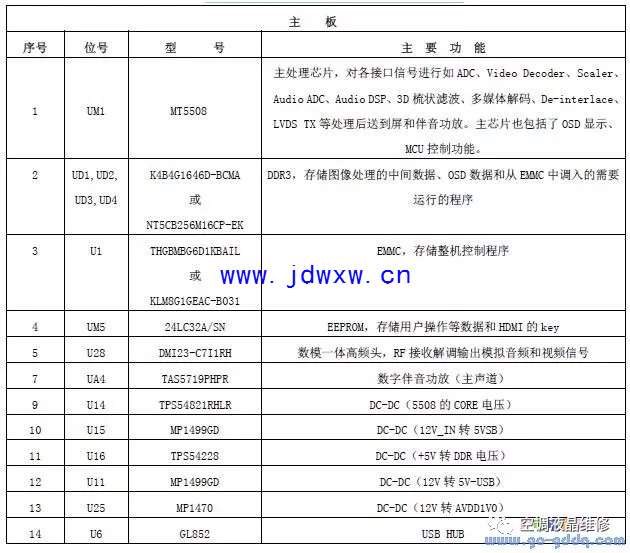

长虹ZLM60H-iS机芯液晶彩电主要集成电路及功能

ZLM60H-iS系列机芯主要IC型号及功能简介:


123下一页
