高清大图介绍长虹LM37iSDU机芯液晶电视升级及检修

2018-12-2 09:37| 发布者: 南召修电视| 查看: 1131| 评论: 0

摘要: 长虹LM37iSDU机芯液晶彩电组件介绍 长虹LM37ISDU机芯液晶电视主要由主板、遥控接收板、按键板、电源板,指示灯板,3D发射板,摄像头 转接板等组成:长虹LM37iSDU机芯液晶彩电主板印制板布局及主要元器件位置示意图 ...

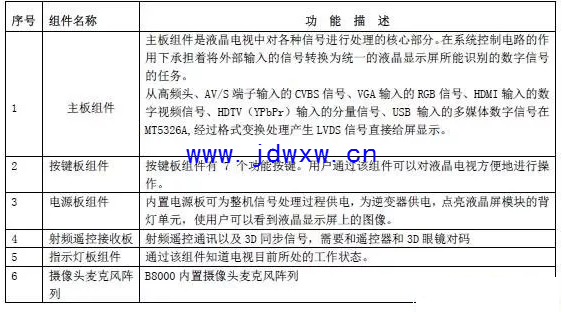

长虹LM37iSDU机芯液晶彩电组件介绍

 长虹LM37ISDU机芯液晶电视主要由主板、遥控接收板、按键板、电源板,指示灯板,3D发射板,摄像头 转接板等组成:

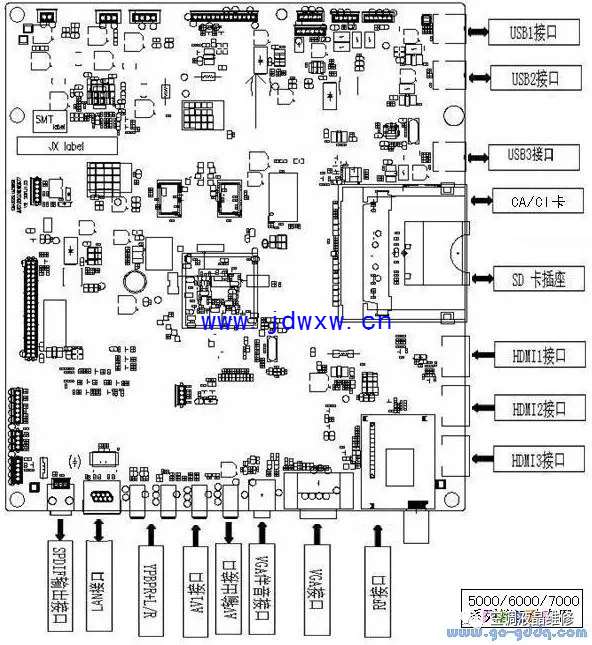

长虹LM37iSDU机芯液晶彩电主板印制板布局及主要元器件位置示意图

长虹LM37iSDU机芯液晶彩电图像伴音流程

一、图像信号流程

  高频头输出TV信号、AV信号、YPbPr信号以及VGA输入的RGB信号,直接送入主芯片MT5502进行视频解码A/D变换、格式变换等,最后将不同格式的输入信号变成统一的LVDS信号输出。 HDMI和USB输入的数字信号,网络信号进入MT5301CBMU,经过视频解码等处理后形成统一的LVDS上屏信号。

  二、 伴音信号流程

  AV1、AV2、YPbPr和VGA输入的音频信号,高频头输出的TV IF信号、HDMI和USB输出的数字音频信号直接进入主芯片进行DSP处理,MT5502进行ADC、DSP等处理后输出I2S信号送伴音功放(TAS5711PHPR)经功率放大后输出到扬声器


长虹LM37iSDU机芯液晶彩电供电系统

从电源板共有4路电压输出,+5VSB、+5V_3A、+24V_AUDIO、+24V。其中+24V供LCD屏的逆变器使用,+24V_AUDIO供伴音功放使用,+5VSB和+5V_3A通过DC-DC转换器、LDO转换器变成1.1V、1.2V、1.5V、3.3V等供相关功能电路和IC使用,同时+5V_3A还给相关电路直接供电。

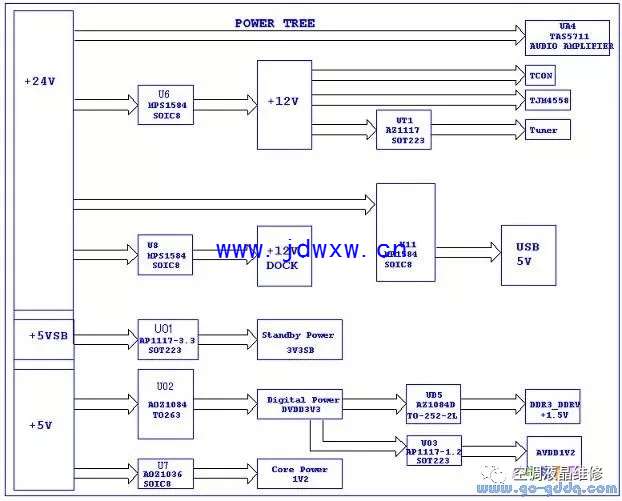

    整机电源组成与分布图

长虹LM37iSDU机芯液晶彩电主板插座定义

长虹LM37iSDU机芯液晶彩电关键点波形图

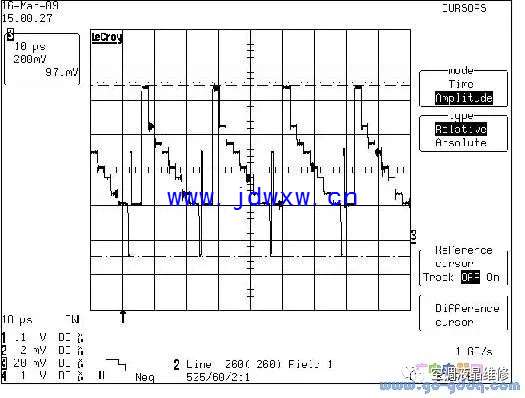

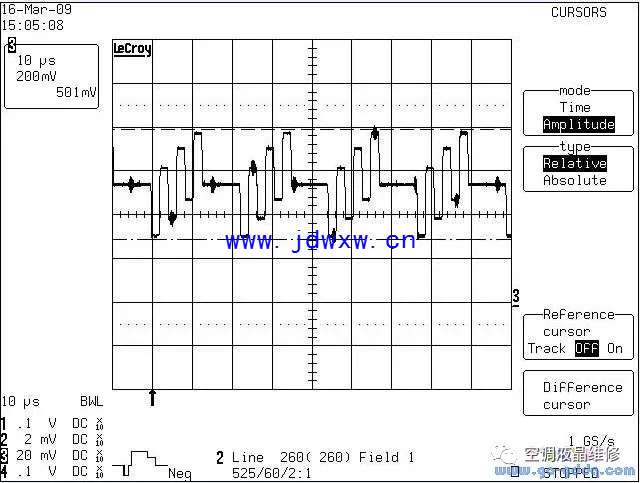

 1、YPbPr输入全彩条信号,在进入主芯片的耦合电容CV10之后(YPbPr--Y部分)的波形如下图所示:

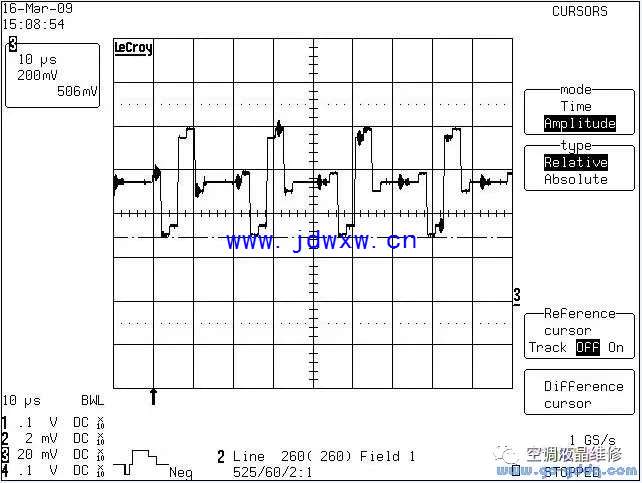

  2:全彩条信号,在进入主芯片的耦合电容CV12之后(YPbPr--Pb部分)的波形如下图所示:


  3、YPbPr端子输入全彩条信号,在进入主芯片的耦合电容CV31之后(YPbPr--Pr部分)的波形如下图所示:

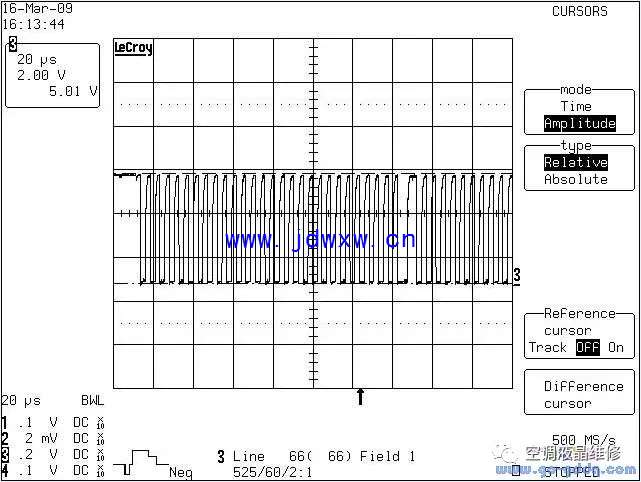

  4、射频输入全彩条信号,I?C总线时钟信号SCL,UM5的第6脚处波形如下图所示:

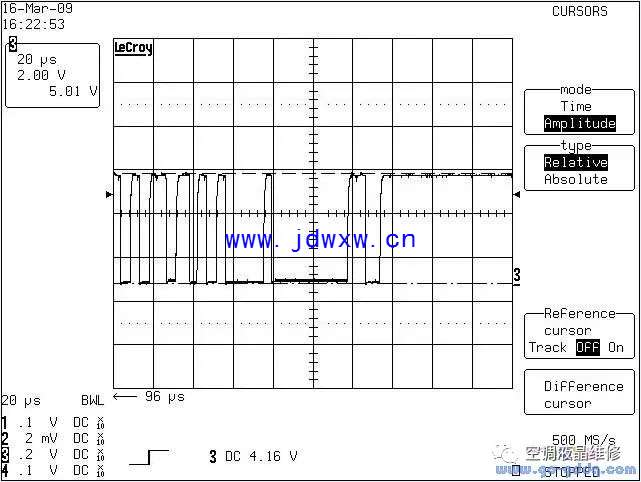

  5、射频输入全彩条信号,I?C总线时钟信号SDA,UM5的第5脚处波形如下图所示:

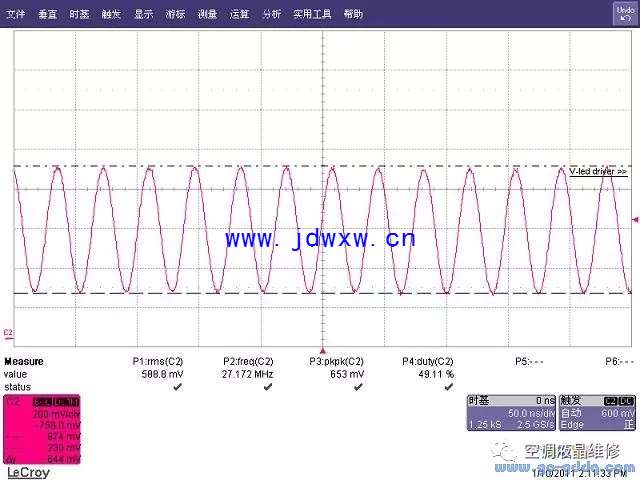

  6、晶体震荡器Y1产生27MHz正弦波。不准确的震荡频率会导致不能正常进行信号解调,产生图象失色等现象,波形如下图所示:

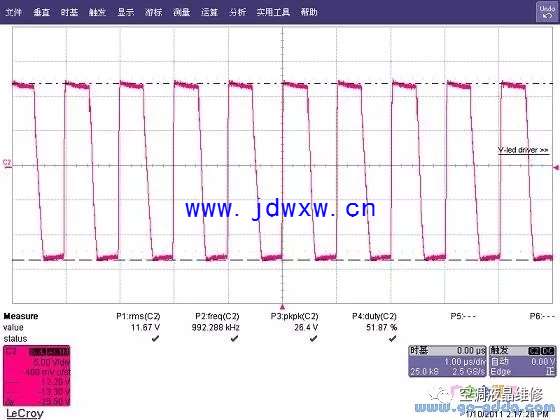

  7、24V-12V的DC/DC电路U6的1脚输出,波形如下图所示:


长虹LM37iSDU机芯液晶彩电关键点测试电压

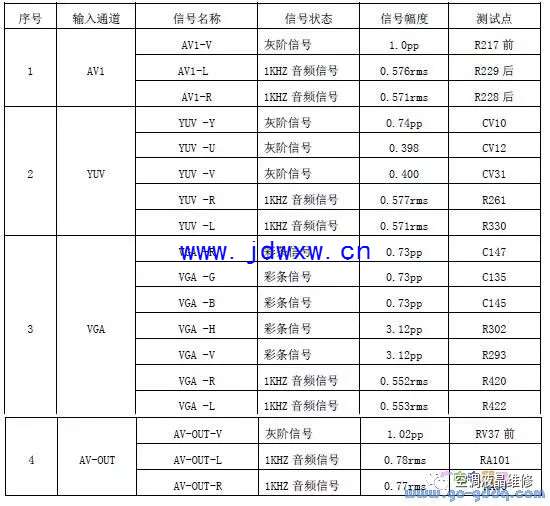

长虹LM37iSDU机芯液晶彩电关键信号输入输出状态测试

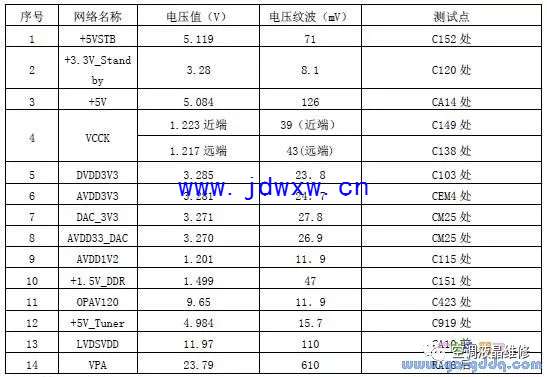

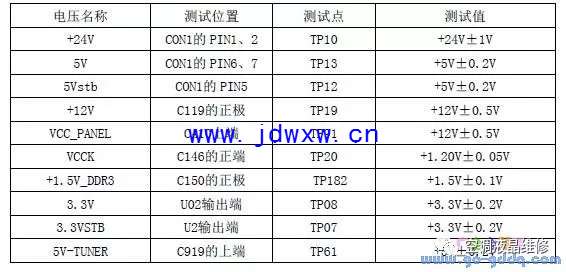

长虹LM37iSDU机芯液晶彩电主板主要测试点电压
