长虹UD65D200OI型液晶彩电,二次开机后,背尤一闪即灭,伴音一直正常

2018-10-20 09:49| 发布者: 南召修电视| 查看: 651| 评论: 0

摘要: 一台长虹UD65D200OI型液晶彩电,二次开机后,背尤一闪即灭,伴音一直正常。仔细看屏幕,能看见较暗的图像。有时工作一段时间后黑屏。分析检修:首先测量12.3V电压和PFC电压,均正常。用瞬间测试方法,测得VLED+电压升 ...
一台长虹UD65D200OI型液晶彩电,二次开机后,背尤一闪即灭,伴音一直正常。
仔细看屏幕,能看见较暗的图像。有时工作一段时间后黑屏。

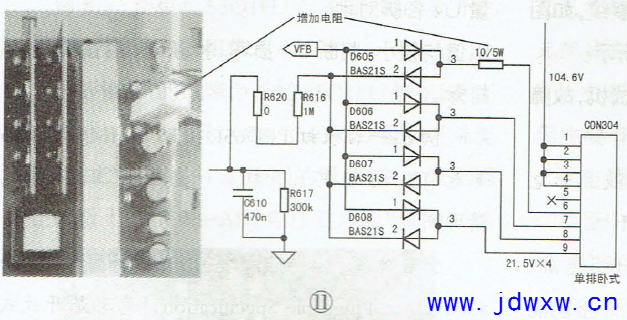

分析检修:首先测量12.3V电压和PFC电压,均正常。用瞬间测试方法,测得VLED+电压升到约110V时马上保护。在电视能正常工作时,测量CON304的⑥~9脚电压,发现⑦~9脚电压为1.8V,⑥脚电压为5.6V。当图像亮度较亮时,⑥脚电压上升,并随即黑屏。上述检测说明LED灯珠短路引起压差保护电路动作。因手上无该机灯条,遂决定更改电路,使电视正常工作。因该电源的LED驱动电流为400mA,结合上面测得CON304的⑥脚与其他脚的压差近4V,故用一只10n月W电阻串入此电路中,如图11所示。
串好电阻后试机,故障排除。为降低LED灯串电流,找到Q60S-Q613发射极对地电阻,每组拆下一只。
