二、电源电路的工作原理

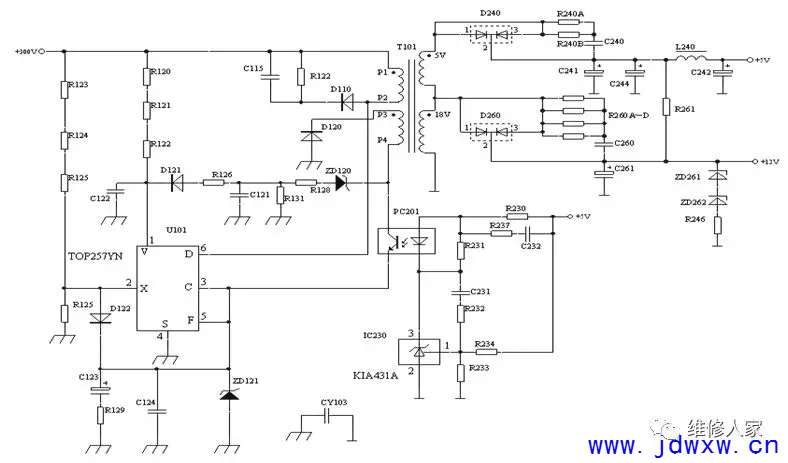

1、电源电路工作原理图

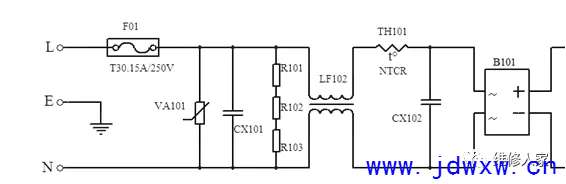

2、交流输入电路解析

保险管F01和压敏电阻VA101组成过流、过压保护电路，其中，保险管FO1用于过流保护，压敏VA101用于过压保护。电容CX101、CX102和互感线圈LF102组成滤波器，其中，互感线圈LF102用于滤除低频共态噪声干扰信号；电容CX101、CX102用于滤除正态噪声干扰信号。限流电阻R101、R102、R103用于在拔掉电源时对电容起放电作用。TH101是一个负温度系数的热敏电阻（NTCR），它串联在交流输入回路中，主要起抑制开机冲击电流的作用，保护了电路元件。

交流输入电路的工作原理是当液晶显示器通入交流220V电源后，经保险管F901、压敏电阻VA101送到由电容CX101、CX102、互感线圈LF102组成滤波电路滤除高频杂波干扰信号和噪声干扰信号，得到纯净的交流220V电源给桥式整流滤波电路。

3、桥式整流滤波电路解析

桥式整流滤波电路主要由桥式整流模块B101和滤波电容C114组成。图中，桥式整流模块内部集成了由4个二极管组成的桥式电路，主要对交流220V电压进行桥式整流，整流以后的脉动直流电压是交流输入电压的1.414倍，约310V。电容C114是一个450V/120uF滤波电容，其作用是将脉动的直流电变换成平滑的直流电。

桥式整流过滤波电路的工作原理是当纯净的交流220V电压进入桥式整流模块B101进行桥式整流后得到约310V脉动直流电压，最后，该脉动的直流电压经电容C114进行过滤波后输出+300V左右的平滑直流电，为开关电源电路提供工作电压。

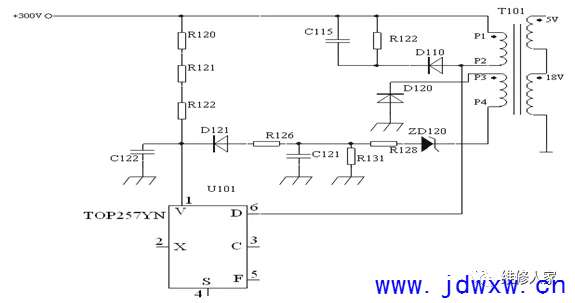

4、软启动电路解析

软启动电路的工作原理是+300V左右的直流电压经启动电阻R120、R121、R122分压后加到开关电源控制模块TOP257YN的第1脚（V）， 由于这些电阻的阻值很大，所以其工作电流很小。刚启动开关电源时，开关电源控制模块TOP257YN所需要的启动电压由R120、R121、R122对+300V左右分压后获得，也就实现了软启动。一旦开关控制模块内部功率管转入正常的工作状态，开关变压器T101次级线圈P3、P4上所建立的高频电压经ZD120、R126、R128加到整流二极管D121进行半波整流，再通过电容C122滤波后，为开关控制模块TOP257YN提供工作电压。此时由于启动电阻R120、R121、R122、中的电流很小不能为开关控制模块提供工作电压。至此启动过程结束。

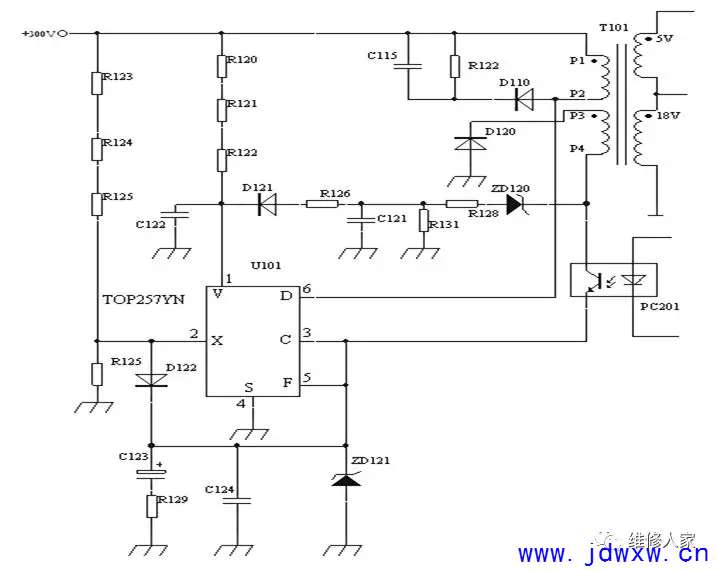

5、开关电路解析

开关电路的工作原理是当开关控制模块TOP257YN启动工作后，开关电源控制模块TOP257YN内部PWM控制器输出矩形脉冲信号，该脉冲信号控制内部开关功率管的导通与截止，内部开关功率管不断地导通与截止形成自激振荡，开关变压器T101就开始工作，输出低压交流电。

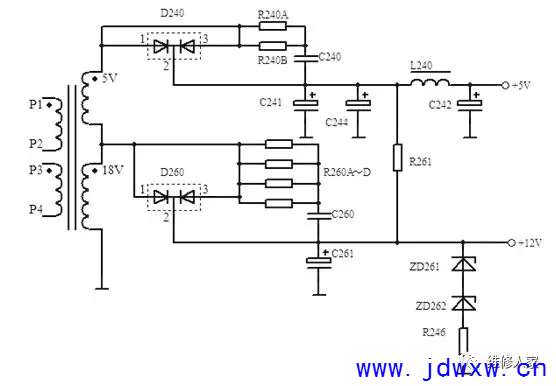

6、低压整流滤波电路解析

低压整流过滤波电路的工作原理是开关变压器T101的两个次级输出的高频低压交流电，两个低压交流电分别经整流二极管D240、D260半波整流后输出脉动的直流电，这两个脉动的直流电经电容C241、C242、C244、C261和电感L240滤波后输出稳定的+5V、+12V直流电。另外，由电阻R240A～B、R260A～D及电容C240、C260组成RC高频滤波器可以将整流二极管D240、D260上产生的浪涌电压进行吸收，保证了低压直流电的纯净。

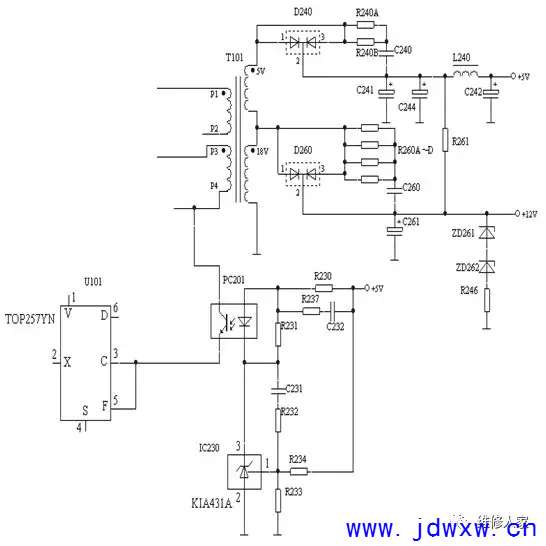

7、稳压控制电路解析

稳压控制电路的工作原理是当交流输入220V电压升高后会导致输出电压升高时，通过取样电阻R234、R233对取样分压后送到三端可调分流基准源KIA431A（精密稳压器）与其内部的基准电压进行比较，比较后的误差电压是内部三极管导通后光电耦合器PC201导通发光增强，光电耦合器PC201内部的光敏三极管的内阻减小，流过光敏三极管的电流会增大，增大的电流从开关控制模块的第3脚流入，开关控制模块内部的PWM控制模块输出PWM控制脉冲的占空比会减小，开关控制模块内部的开关功率管截止时间增加，这样使开关变压器T101输出的电压降低；反之，当输出电压降低时，取样电压降低，三端可调分流基准源KIA431A输出的误差电压使光电耦合器PC201发光变暗，光敏三极管内部电流减小，开关控制模块内部PWM控制器输出的脉冲占空比减小，开关功率管导通时间增加，开关变压器T101输出的电压就会升高，，达到了稳压的目的，保证了输出电压稳定在+12V。

三、电源电路的检修思路及关键点测试

……再看下篇。
