故障现象:一台长虹50Q1N液晶电视，二次开机，白色电源指示灯闪烁，几秒后指示灯熄灭开机音乐响起，黑屏。用户反映:刚开始出现故障时，偶尔能开机且能正常收看，现在开机后就黑屏，伴音正常。

分析检修:根据经验，此类故障多系电源和背光源异常所致。新型液晶彩电的背光源采用LED(发光二极管)，在贴装、组装过程中没有按规范操作，尤其是静电防护，都会损伤LED内芯，会造成LED稳定性变差、闪烁等现象。

该机电源板型号为HSL60D-16S6，板上标注输出12.3V/6A、24V/1A和58.5V/120mAX16三组电压。开机测量，12V、24V电压正常，但排插CON301中的LED驱动电压为-3.9V，显然不对，正常值应为58V左右。测量背光开启控

制电压为高电平，插座CON401中的8组PWM信号均为高电平，这说明主板送来的控制信号均正常。为准确判断是驱动还是光源故障，在开机时监测CON301中的驱动电压，输出电压仍很低，由此断定驱动电路有问题。

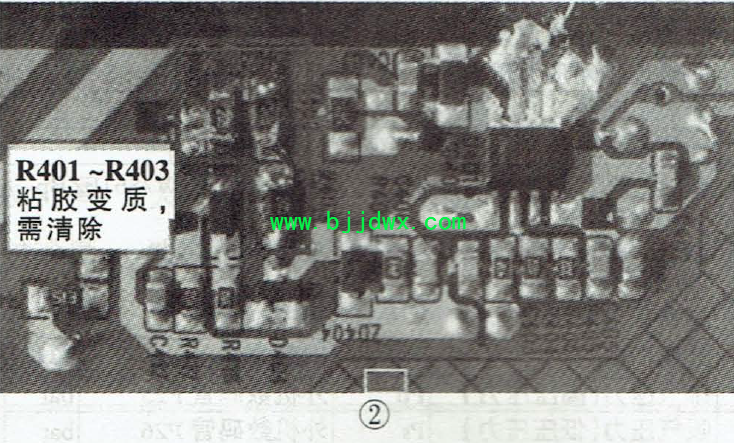

该机的LED驱动输出由D409整流提供，背光驱动芯片型号为NCP1393B(U401),其引脚功能如图1所示。上电测得U401的①脚供电电压为14.7V(正常)，③脚(输入电压检测端)电压为2.7V(偏高)。③脚通过三只阻值为2MΩ的贴片电阻R401-R403接到高压端，如图2所示，取下这三只电阻测量阻值基本正常。考虑到贴片元件下的粘胶容易变质漏电，于是先清理干净这三只电阻及电路板的粘胶，再重新装团，通电开机，背光亮，故障排除。再次测量，驱动输出电压为稳定的58.5V，U401的③脚电压为1.7V。
